19.11.2001 - 12:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Widerlager 10 und Brückenüberbau Ellenberg Blick auf die Rückwand vom Widerlager 10. Diese wurde in der vergangenen Woche betoniert und wird gerade ausgeschalt. Rechts im Bild der Brückenüberbau Ellenberg. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2001

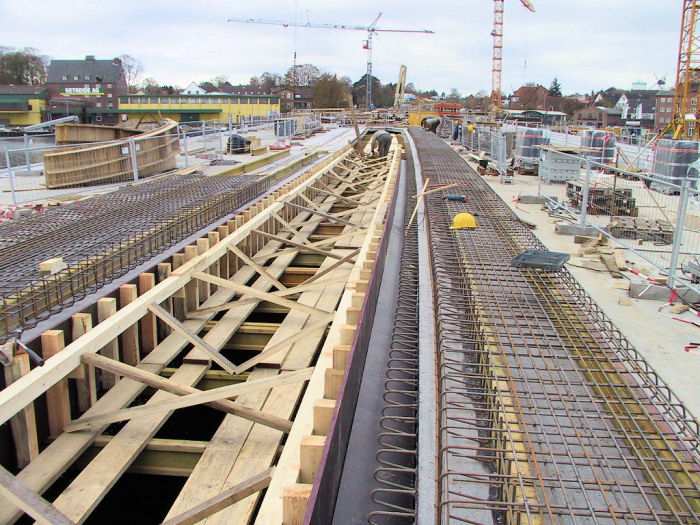

19.11.2001 - 12:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Ellenberg Blick vom Widerlager 10 in Richtung Pfeiler 40. Die Mittelöffnungs-Kappe wird gerade eingeschalt und die Eisenflechter bringen bereits die Bewehrung ein. Siehe auch Kappen für den Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2001

19.11.2001 - 12:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Ellenberg Blick vom Pfeiler 40 in Richtung Widerlager 10. Die Mittelöffnungs-Kappe wird gerade eingeschalt und die Eisenflechter bringen bereits die Bewehrung ein. Foto: Eckhard Schmidt - Kappeln - (C) 2001

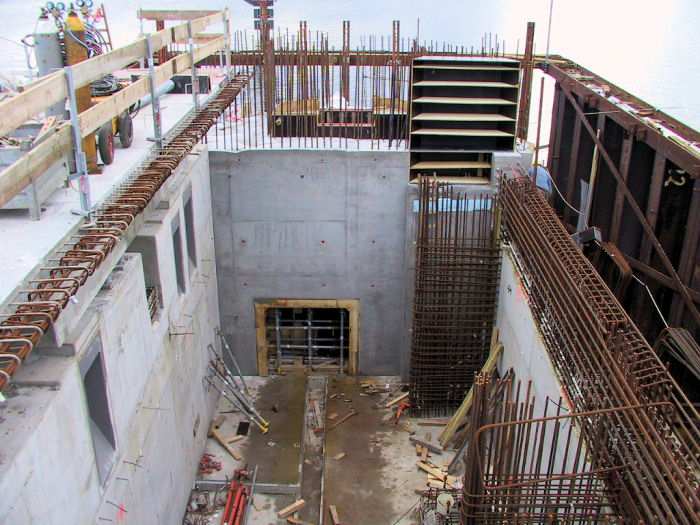

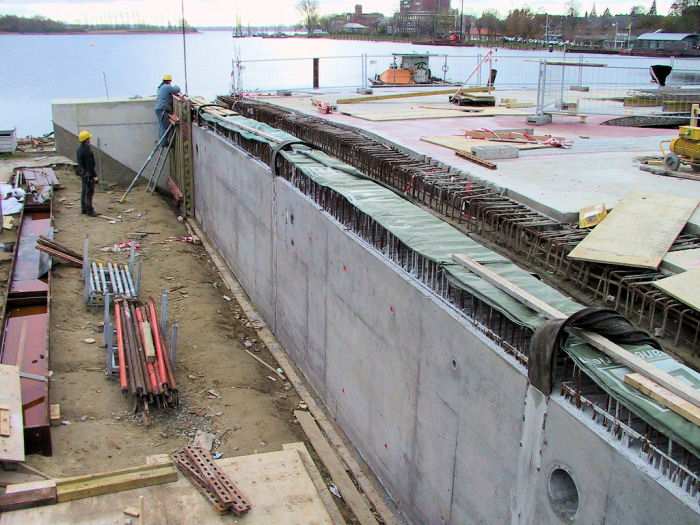

19.11.2001 - 12:51 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Südende vom Pfeiler 40 mit dem zukünftigen Treppenhaus. Die Wand zum Klappenkeller wurde bereits ausgeschalt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

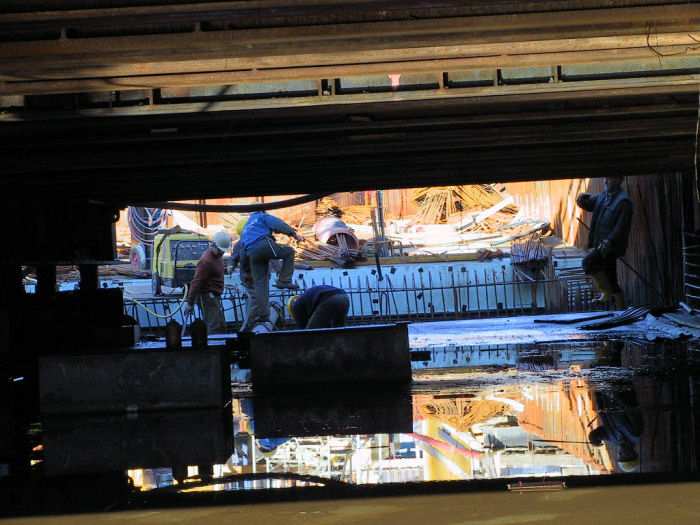

19.11.2001 - 13:12 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Ich befinde mich in der Baugrube der zukünftigen südlichen Eingangsrampe zur Unterführung. Ich werfe einen ersten Blick in die Unterführung. Der Boden ist noch mit Wasser von der letzten Überschwemmung bedeckt. Man kann die Unterführung wegen dem Traggerüst für die Schalung des Brückenüberbaus Kappeln momentan nur stark gebückt durchqueren. Auf der anderen Seite der Unterführung sind die Eisenflechter gerade dabei die Bewehrung für das untere Drittel der nördlichen Eingangsrampe einzubringen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

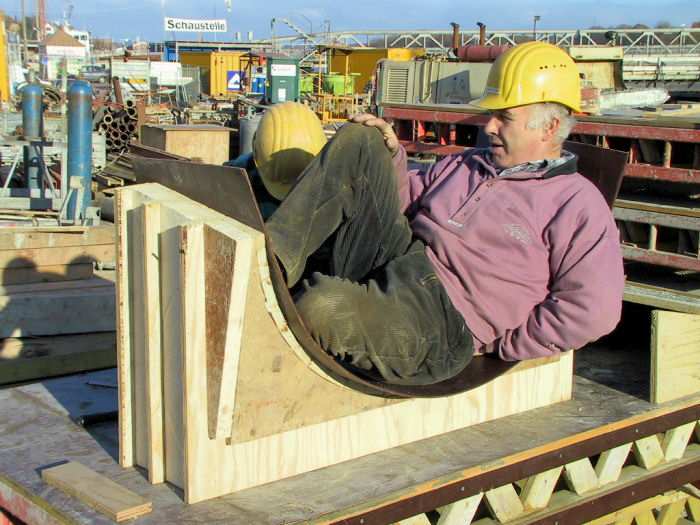

19.11.2001 - 13:17 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Manchmal ist der ganze körperliche Einsatz beim Bau der Brücke erforderlich. Siegfried Galla dient hier gerade als Beschwerung für eine dünne Schalplatte, damit Andreas Andresen sie plan auf die halbrunde Schalung nageln kann. In den Bereichen der Aufstellungsorte der Straßenlampen auf den Seitenkappen werden diese Schalungsmodule dann später benötigt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

19.11.2001 - 15:47 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick auf die Schalung für die Fahrbahnen D und C. Die Monteure der Firma DSI sind dabei die Hüllrohre für die Spannlitzen in den Brückenträgern der beiden Fahrbahnen zu verlegen. Fahrbahnen = Achsen Norden <-- - D - C --- B - A - --> Süden Siehe auch folgende Fotobeiträge zum Thema Spannbeton: Ausführung des Brückenüberbaus in Spannbetonbauweise 1.: Verlegung der Hüllrohre, Injektions- und Entlüftungsschläuche 2.: Einschieben der Spannlitzen in die Hüllrohre 3.: Spannen der Spannlitzen 4.: Einpressen von Zementmörtel in die Hüllrohre Foto: Eckhard Schmidt - Kappeln - (C) 2001

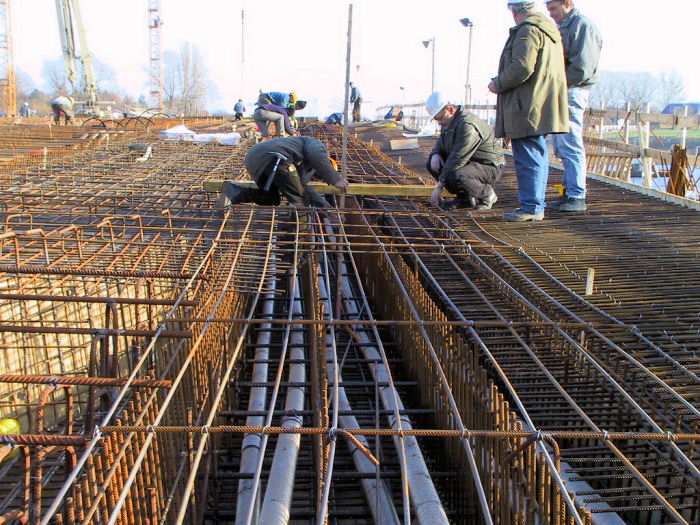

20.11.2001 - 12:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 auf die Hüllrohre des Brückenträgers der Fahrbahn A. Es wird gerade die Einbauposition der Hüllrohre innerhalb der Schalung kontrolliert. Die Rohre müssen genau in einer vorher berechneten Höhe verlaufen. Fahrbahnen = Achsen Norden <-- - D - C --- B - A - --> Süden Foto: Eckhard Schmidt - Kappeln - (C) 2001

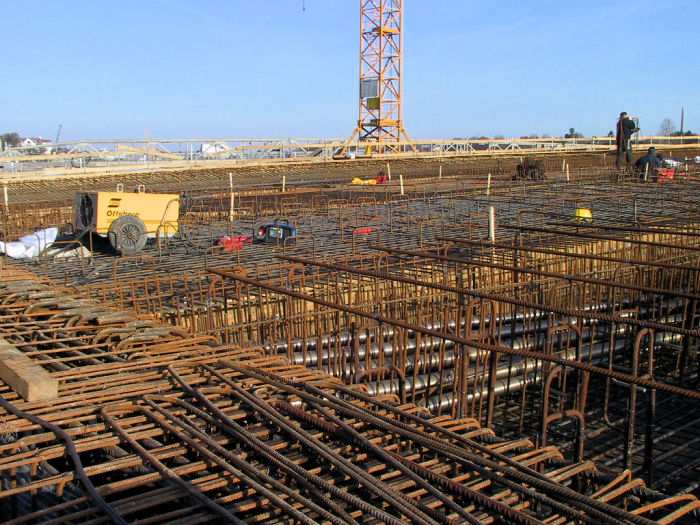

20.11.2001 - 12:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 in Richtung Turmdrehkran Nr. 3. Direkt vor mir erkennt man die Hüllrohre des Brückenträgers der Fahrbahn B. Fahrbahnen = Achsen Norden <-- - D - C --- B - A - --> Süden Foto: Eckhard Schmidt - Kappeln - (C) 2001

20.11.2001 - 13:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von von Westen in die Baugrube der zukünftigen nördlichen Eingangsrampe der Unterführung. Die Eisenflechter sind dabei die Bewehrung für das untere Drittel der Rampe einzubringen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

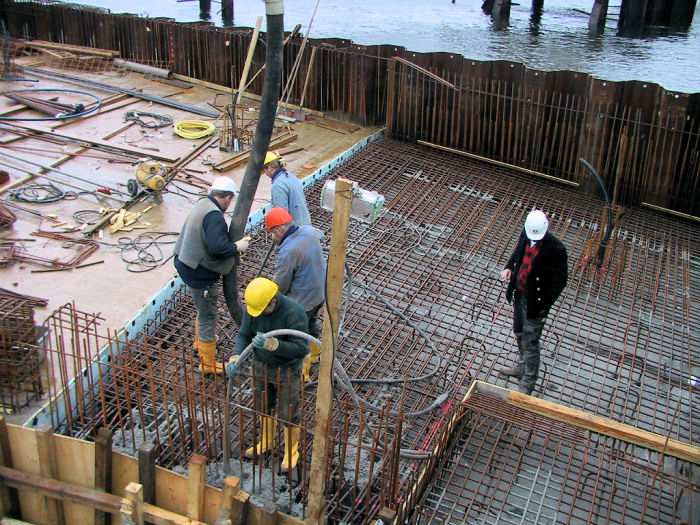

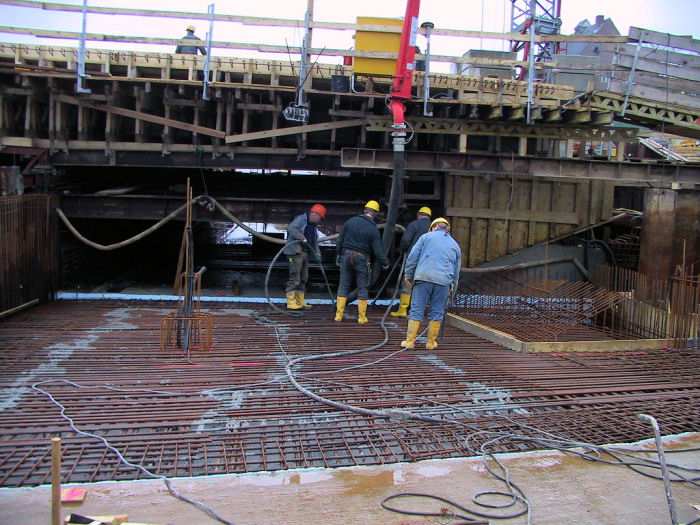

21.11.2001 - 11:31 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von von Norden in die Baugrube der zukünftigen nördlichen Eingangsrampe der Unterführung. Es wird gerade mit Hilfe einer LKW-Betonpumpe das untere Drittel der Rampe betoniert. Foto: Eckhard Schmidt - Kappeln - (C) 2001

21.11.2001 - 11:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von von Norden in die Baugrube der zukünftigen nördlichen Eingangsrampe der Unterführung. Es wird gerade mit Hilfe einer LKW-Betonpumpe das untere Drittel der Rampe betoniert. Foto: Eckhard Schmidt - Kappeln - (C) 2001

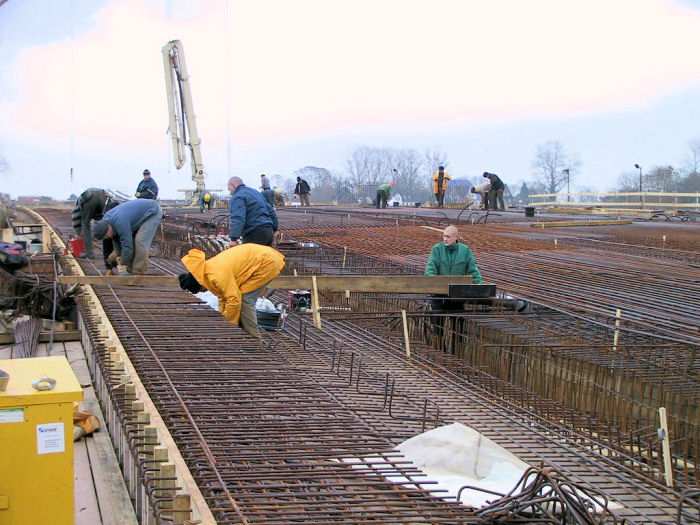

21.11.2001 - 11:46 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 auf die Fahrbahn D mit dem seitlichen Geh- und Radweg. Die Eisenflechter sind dabei die Bewehrung in die Schalung einzubringen und es werden gerade die Einläufe für die Brückenentwässerung (Regenwasser) in die Bewehrung eingebaut. Fahrbahnen = Achsen Norden <-- - D - C --- B - A - --> Süden Foto: Eckhard Schmidt - Kappeln - (C) 2001

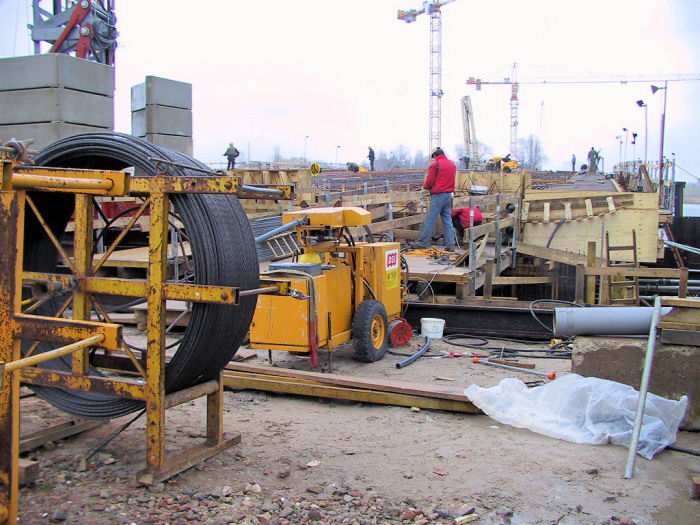

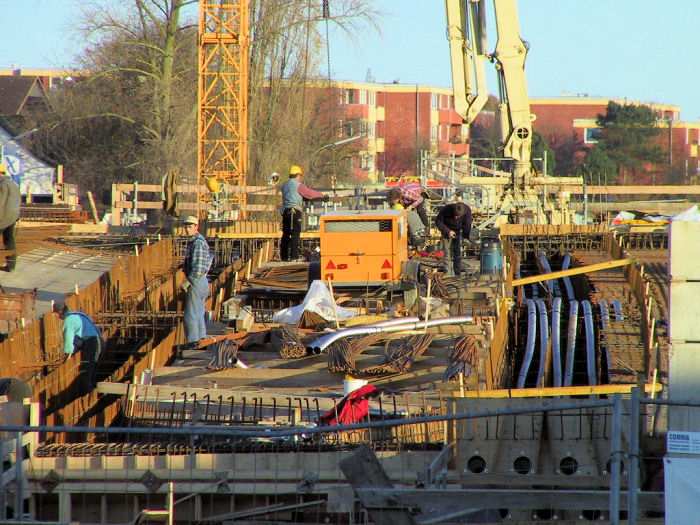

21.11.2001 - 11:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Alle Hüllrohre für die Spannlitzen sind verlegt. Monteure der Firma DSI sind gerade dabei die Spannlitzen in die Rohre des Brückenträgers der Fahrbahn A einzuschieben. Im Vordergrund ist das Coil mit der Spannlitze und das Einschiebegerät zu erkennen. Siehe auch Fotobeiträge zum Thema Spannbeton. (Link weiter oben) Fahrbahnen = Achsen Norden <-- - D - C --- B - A - --> Süden Foto: Eckhard Schmidt - Kappeln - (C) 2001

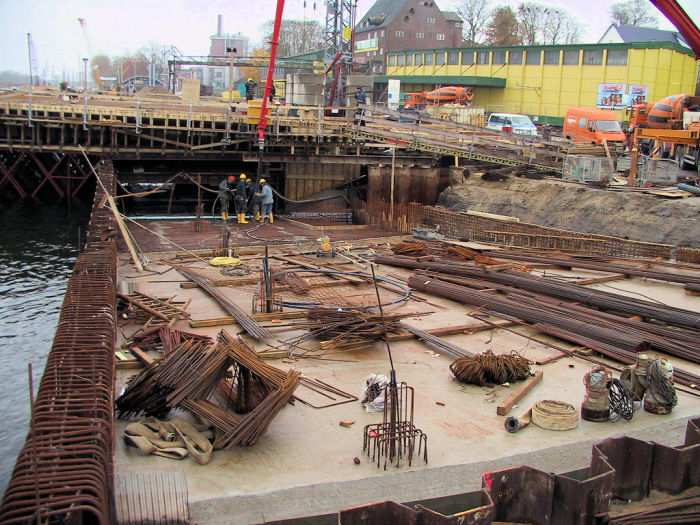

21.11.2001 - 12:05 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von von Westen in die Baugrube der zukünftigen nördlichen Eingangsrampe der Unterführung. Es wird gerade mit Hilfe einer LKW-Betonpumpe das untere Drittel der Rampe betoniert. Rechts im Bild der Polier Michael Sterll. Foto: Eckhard Schmidt - Kappeln - (C) 2001

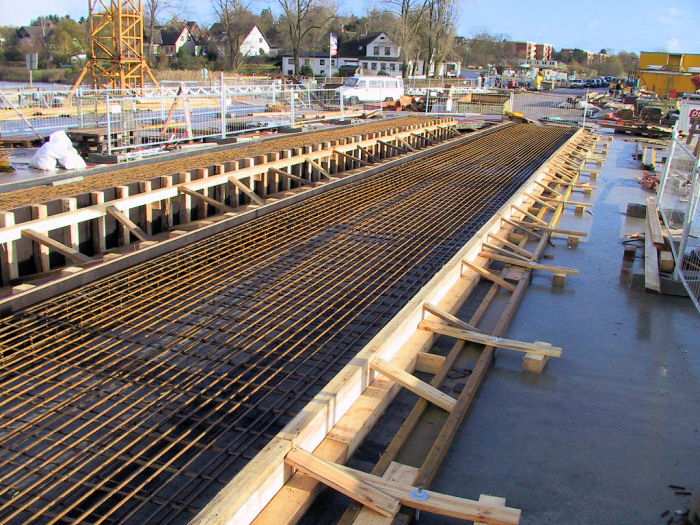

22.11.2001 - 11:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Ellenberg Der 1. Abschnitt für die Mittelöffnungs-Kappe direkt vor dem Widerlager 10 ist bereits fertig eingeschalt und die Bewehrung komplett eingebracht. Nächste Woche soll dieser Abschnitt betoniert werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

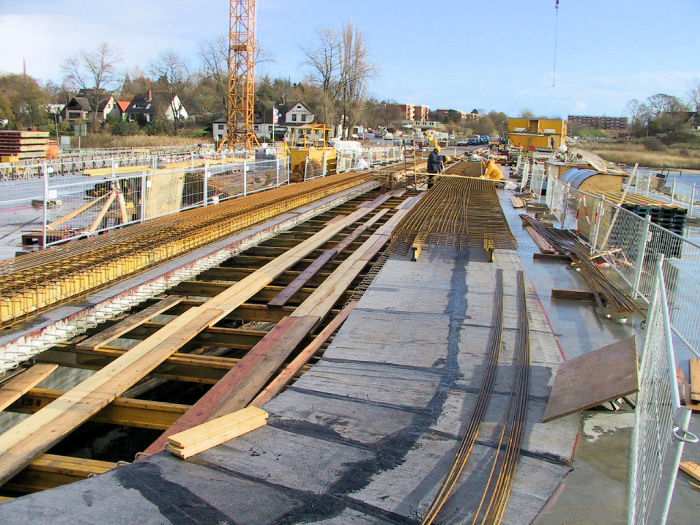

22.11.2001 - 11:35 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Ellenberg Blick vom Pfeiler 40 in Richtung Widerlager 10. Die Mittelöffnungs-Kappe wird gerade eingeschalt und die Eisenflechter bringen die Bewehrung ein. Foto: Eckhard Schmidt - Kappeln - (C) 2001

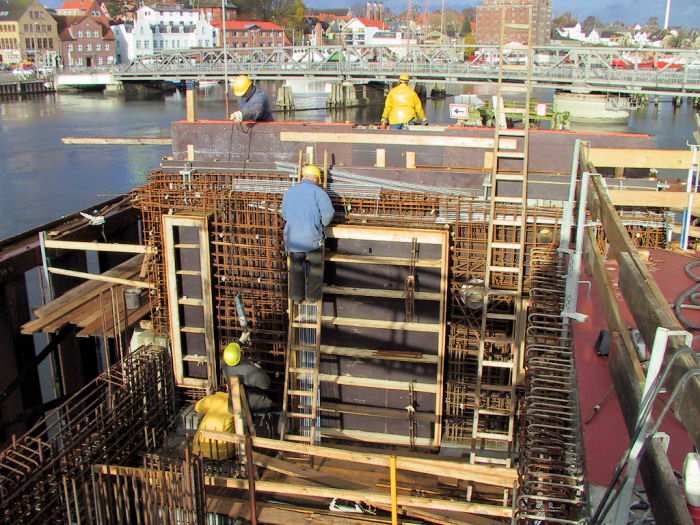

22.11.2001 - 11:36 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Nordende vom Pfeiler 40. Die Betonbauer sind dabei die Schalung für das Maschinenhaus fertig zu stellen und Einbauteile in die Bewehrung einzubauen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

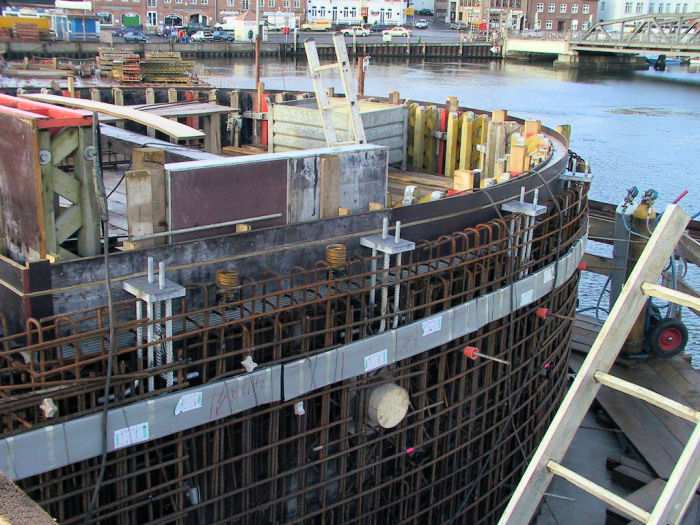

22.11.2001 - 11:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Nordende vom Pfeiler 40. Die Betonbauer sind dabei die Schalung für das Maschinenhaus fertig zu stellen und Einbauteile in die Bewehrung einzubauen. Gut zu erkennen sind die Befestigungsbolzen für das Stahlgerüst des Brückenwärterhauses. Unter dem hellen Blechkanal verbergen sich die Anschlusseisen für den seitlichen Rundgang des Brückenwärterhauses. Foto: Eckhard Schmidt - Kappeln - (C) 2001

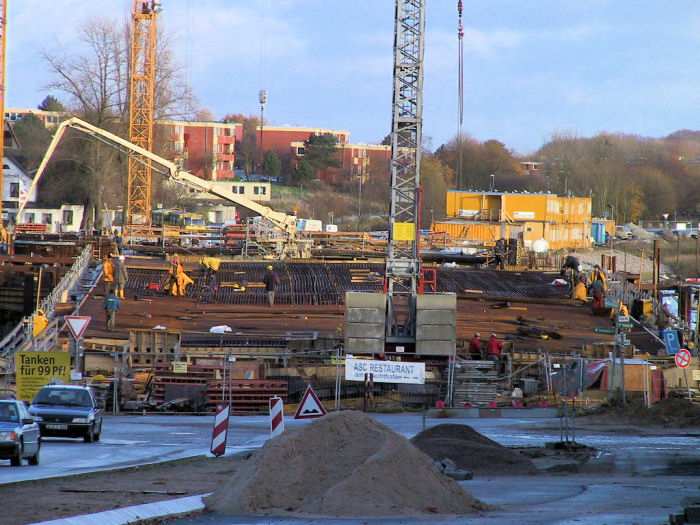

22.11.2001 - 14:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick von der Arnisser Straße in Richtung Brückenbaustelle. Im Vordergrund ist der Brückenüberbau Kappeln zu erkennen. Die Eisenflechter sind gerade dabei die Bewehrung einzubringen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

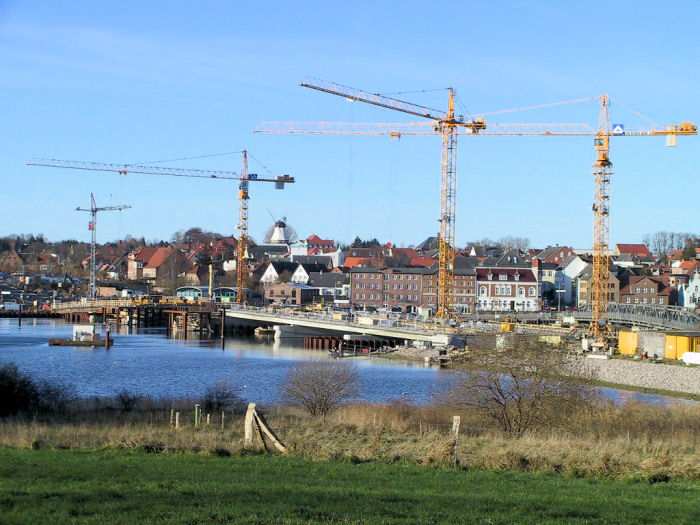

23.11.2001 - 11:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Blick von Loitmark in Richtung Brückenbaustelle. Die neue Schleibrücke in Kappeln nimmt langsam Gestalt an. Foto: Eckhard Schmidt - Kappeln - (C) 2001

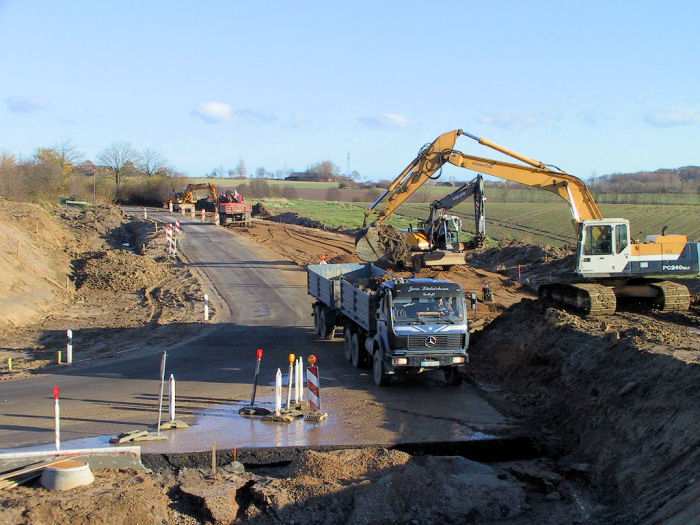

23.11.2001 - 11:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Straßenbau Ellenberg Blick von der Aral-Tankstelle in Richtung Olpenitz. Es wird gerade der Straßenabzweig in Richtung Olpenitz verbreitert. Nächste Woche soll, wenn das Wetter mitspielt, dieser Bereich schon asphaltiert werden, damit der Verkehr dann von und nach Olpenitz ohne Ampel fließen kann. Foto: Eckhard Schmidt - Kappeln - (C) 2001

23.11.2001 - 11:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 in Richtung Pfeiler 50. Die Bewehrungsarbeiten für den Brückenüberbau nähern sich langsam dem Ende. Die Eisenflechter sollen diese Woche noch fertig werden. Montag und Dienstag beginnt dann das große Reinemachen d.h. aller Dreck (Drahtreste usw.) muss aus der Schalung entfernt werden. Dies geschieht mit Hilfe von Staubsaugern und an Stöcken befestigten Magneten. Am Mittwoch (gegen Abend) soll dann die letzte große „ Betonparty " beginnen. (Betonparty = Betonierung des Brückenüberbaus in der Nacht) Fahrbahnen = Achsen Norden <-- - D - C --- B - A - --> Süden Foto: Eckhard Schmidt - Kappeln - (C) 2001

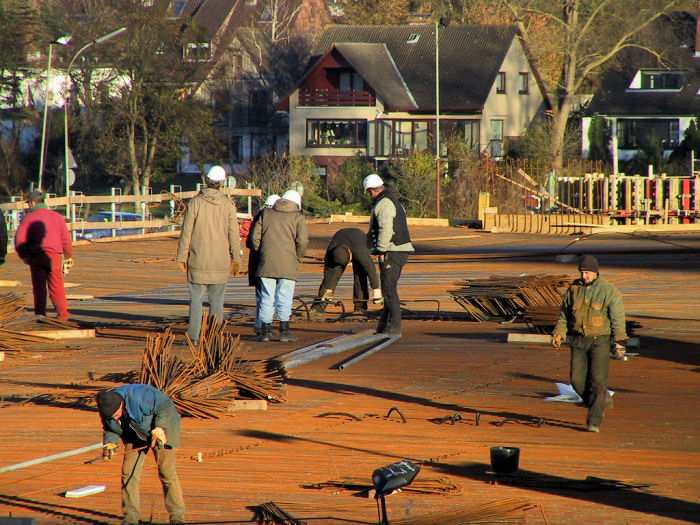

23.11.2001 - 14:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Bahnhofsweg auf die Bewehrung des Brückenüberbaus Kappeln. Die Bewehrungsarbeiten für den Brückenüberbau nähern sich langsam dem Ende. Die Eisenflechter sollen diese Woche noch fertig werden. Montag und Dienstag beginnt dann das große Reinemachen d.h. aller Dreck (Drahtreste usw.) muss aus der Schalung entfernt werden. Fahrbahnen = Achsen Norden <-- - D - C --- B - A - --> Süden Foto: Eckhard Schmidt - Kappeln - (C) 2001
