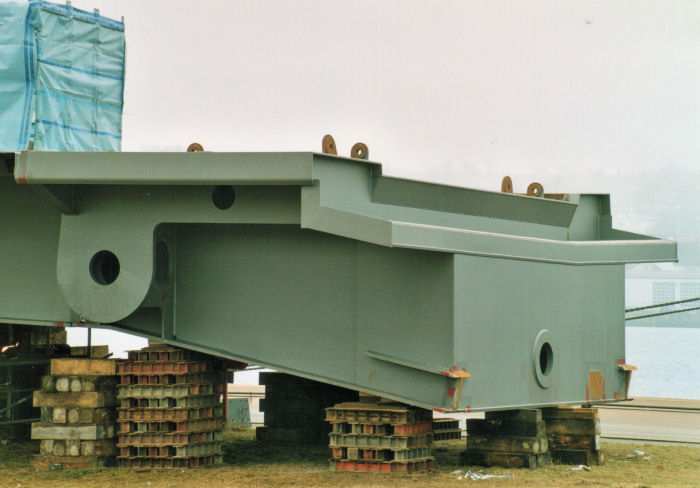

14.01.2002 - Kappeln/Schlei: Neubau einer Klappbrücke Flensburg - Harniskai: Zusammenbau der Brückenklappen Blick auf den Rückarm der Westklappe A/B. Dieser taucht beim Öffnen der Klappe in den Klappenkeller vom Pfeiler 50 ein. Gut zu erkennen ist links im Bild der Drehpunkt der Klappe. In die Öffnung rechts im Bild wird der Rückarmriegel eingebaut. Siehe Anordnung der vier Klappen und Segmente einer Klappe Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Einar Maschmann - Kappeln - (C) 2002

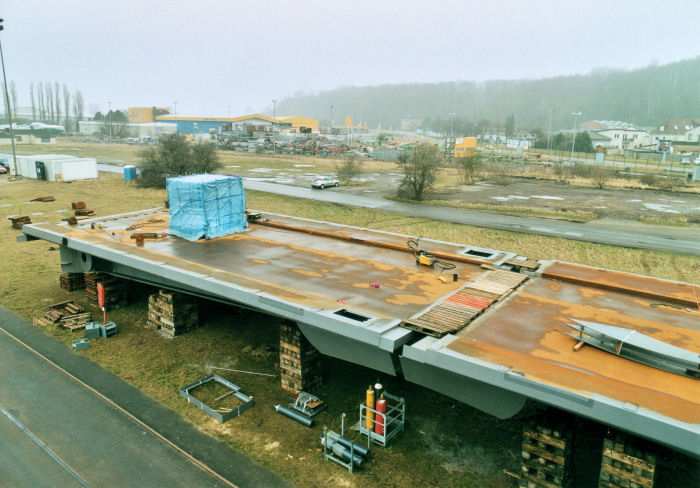

14.01.2002 - Kappeln/Schlei: Neubau einer Klappbrücke Flensburg - Harniskai: Zusammenbau der Brückenklappen Blick von einem Hafenkran auf das südliche Brückenklappenpaar A/B. Links im Bild: Westklappe A/B (Kappelner Seite). Rechts im Bild: Ostklappe A/B (Ellenberger Seite). Die Trennstelle zwischen beiden Klappen ist mit Paletten abgedeckt. Jede Klappe besteht aus drei Einzelsegmenten. Diese werden hier in Flensburg (Harniskai) zu je einer Klappe zusammengeschweißt. Nach dem Zusammenbau der Klappen werden in Flensburg noch folgende Arbeiten ausgeführt: # Dünnbeschichtung der Oberseiten (Fahrbahnen). # Anstrich der Klappen (seitlich und unten) mit weißer Farbe. # Einbau aller Drehlager # Einbau der Spitzen- und Rückarmriegel Die Seitengeländer werden erst in Kappeln angebaut. Das zweite Brückenklappenpaar C/D mit Geh- und Randweg befindet sich noch in der Fertigung in Niesky/Sachsen und wird von dort, wie obige Klappen, zur Endfertigung nach Flensburg gebracht. Dieses Klappenpaar ist um den Geh- und Radweg breiter als obige Klappen. Foto: Einar Maschmann - Kappeln - (C) 2002

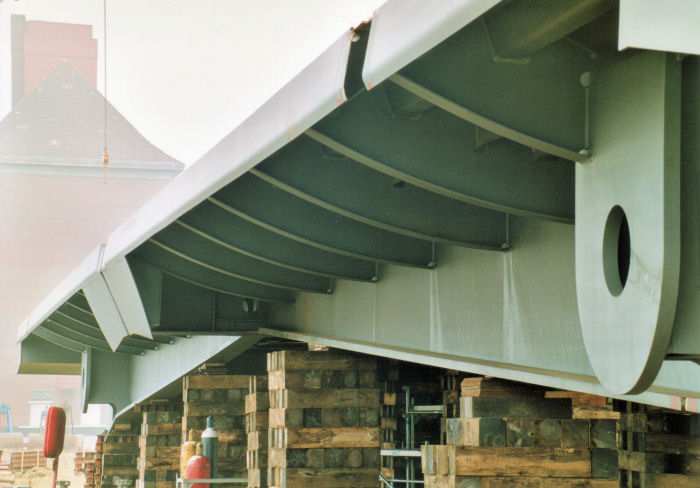

14.01.2002 - Kappeln/Schlei: Neubau einer Klappbrücke Flensburg - Harniskai: Zusammenbau der Brückenklappen Blick auf die Südseite des südlichen Klappenpaares A/B. Links im Bild: Westklappe A/B Rechts im Bild: Ostklappe A/B Foto: Einar Maschmann - Kappeln - (C) 2002

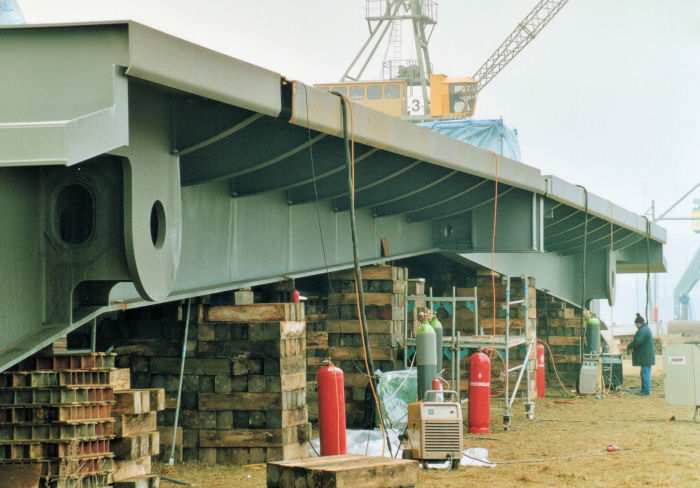

14.01.2002 - Kappeln/Schlei: Neubau einer Klappbrücke Flensburg - Harniskai: Zusammenbau der Brückenklappen Blick auf die Nordseite des südlichen Klappenpaares A/B. Diese Seite verläuft später parallel zur Südseite des nördlichen Klappenpaares C/D. Links im Bild die Ostklappe A/B und rechts im Bild die Westklappe A/B. Es sind gut die Drehpunkte der beiden Klappen zu erkennen. Foto: Einar Maschmann - Kappeln - (C) 2002

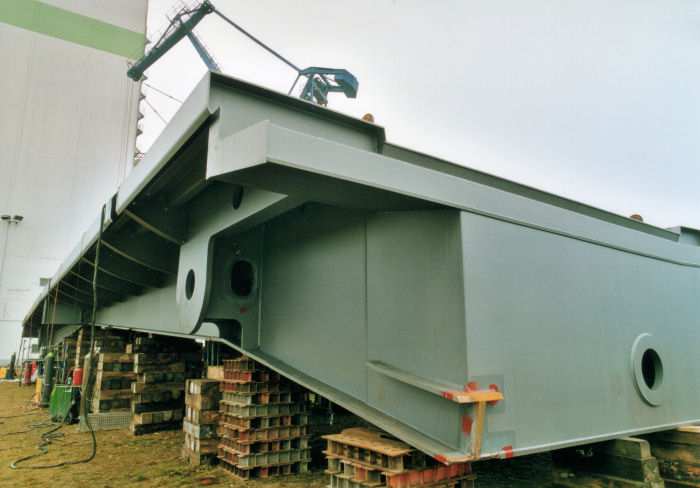

14.01.2002 - Kappeln/Schlei: Neubau einer Klappbrücke Flensburg - Harniskai: Zusammenbau der Brückenklappen Blick auf die Nordseite des südlichen Klappenpaares A/B. Im Vordergrund die Westklappe A/B mit ihrem Rückarm. In die Öffnung rechts im Bild wird der Rückarmriegel der Klappe eingebaut. Mit diesem Riegel wird die Klappe später in den beiden Stellungen Verkehrs- und Hochlage mechanisch verriegelt. Foto: Einar Maschmann - Kappeln - (C) 2002

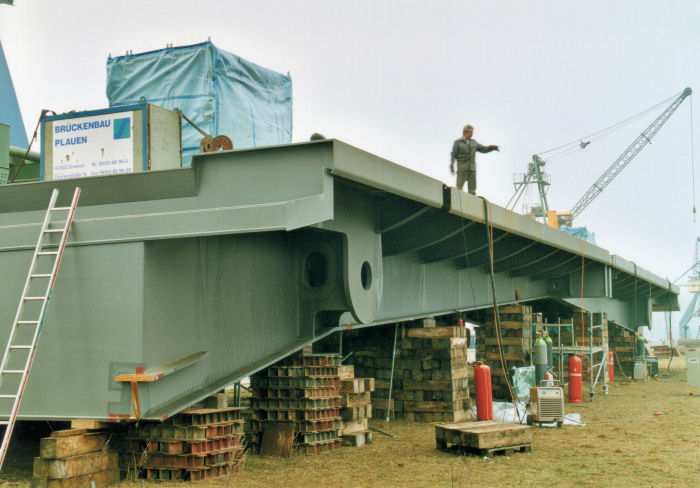

14.01.2002 - Kappeln/Schlei: Neubau einer Klappbrücke Flensburg - Harniskai: Zusammenbau der Brückenklappen Blick auf die Nordseite des südlichen Klappenpaares A/B. Diese Seite verläuft später parallel zur Südseite des nördlichen Klappenpaares C/D. Links im Bild die Ostklappe A/B und rechts im Bild die Westklappe A/B. Foto: Einar Maschmann - Kappeln - (C) 2002
