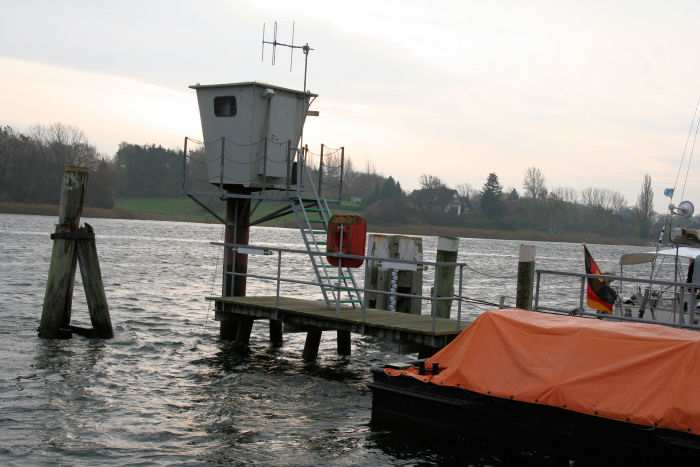

20.11.2006 - 9:20 Uhr - Kappeln/Schlei: Pegel Kappeln Die Messstation (Pegelhaus mit Messrohr) für den Wasserstand in Kappeln befindet sich beim Tonnenhof im Nordhafen. Die Daten werden an eine Datenzentrale des WSV (Wasser- und Schifffahrtsverwaltung des Bundes) übertragen und können über das Internet abgefragt werden. Siehe weiter unten. Bemerkung: Die aktuellen Wasserstand-Rohdaten für Kappeln und Schleimünde werden im Internet mit einigen Stunden Verspätung dargestellt. Foto: Eckhard Schmidt - Kappeln - (C) 2006

20.11.2006 - 9:30 Uhr - Kappeln/Schlei: Pegel Kappeln Blick vom Gelände der Firma Ostseedienst in Richtung Messstation. Innerhalb des großen Stahlrohres befindet sich die Wasserstandsmessung. Oben im Pegelhaus befindet sich der Messumformer und die Elektronik zur Übertragung der Daten an die Zentrale. Rechts ist ein Lattenpegel zu erkennen. Hier erfolgt die Ablesung per Auge. Foto: Eckhard Schmidt - Kappeln - (C) 2006

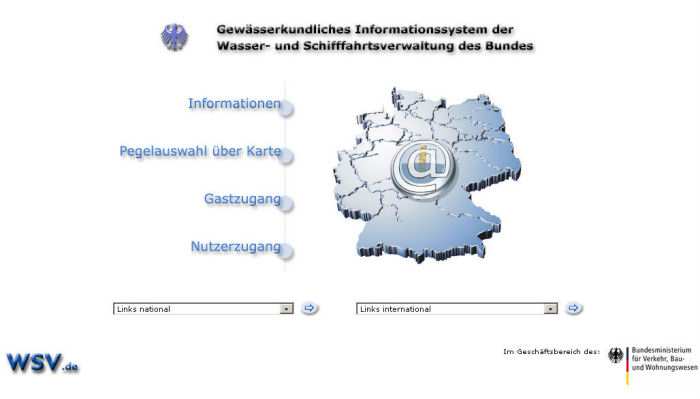

Pegelonline des WSV -> Gastzugang Zugang zum Gewässerkundliches Informationssystem der Wasser- und Schifffahrtsverwaltung des Bundes http://www.pegelonline.wsv.de über den Gastzugang. Quelle: WSV.de

Pegelonline des WSV -> Gastzugang Wasserstand für Kappeln, LT Kiel und Schleimünde SP ansehen. 1. Parameterauswahl: Wasserstand Rohdaten 3. Gebiet: Küstengebiet Ostsee 3. Name des Gewässers: Ostsee 4. Name der Messstelle: Kappeln, LT Kiel und Schleimünde SP 5. Zeitbereich: nach Wunsch Fertig -> „Grafik" anklicken Quelle: WSV.de

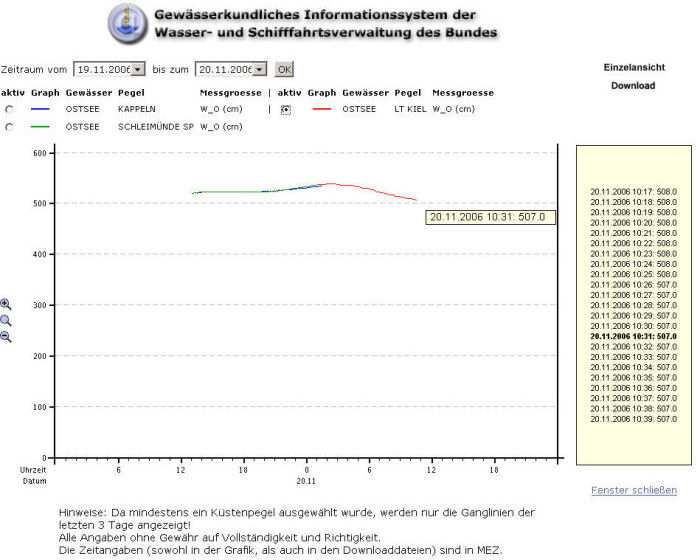

Pegelonline des WSV -> Gastzugang Zeitraum vom 19.11.2006 bis zum 20.11.2006 Abfragezeitpunkt: 20.11.2006 - 11:00 Uhr Das Messsystem war am Wochenende ausgefallen, daher fehlen einige Daten. Die Werte für Kappeln (blau) und Schleimünde (grün) werden mit einigen Stunden Verspätung angezeigt. Kiel wird mit ca. 20 min Verspätung angezeigt. Der Pegelnullpunkt (PNP) beträgt für alle drei Messstellen 5 m unter Normalnull (NN). Man muss daher von den Messwerten 500 cm abziehen, um den Messwert bezogen auf Normalnull (NN) zu erhalten. Man hat den Pegelnullpunkt (PNP) von 5 m unterhalb Normalnull (NN) gewählt, um keine negativen Messergebnisse zu erhalten. Es gibt auch Pegel mit einem anderen PNP als 5 m unterhalb NN, so z.B. Timmendorf und Wismar Baumhaus mit 5,14 unterhalb NN. Quelle: WSV.de

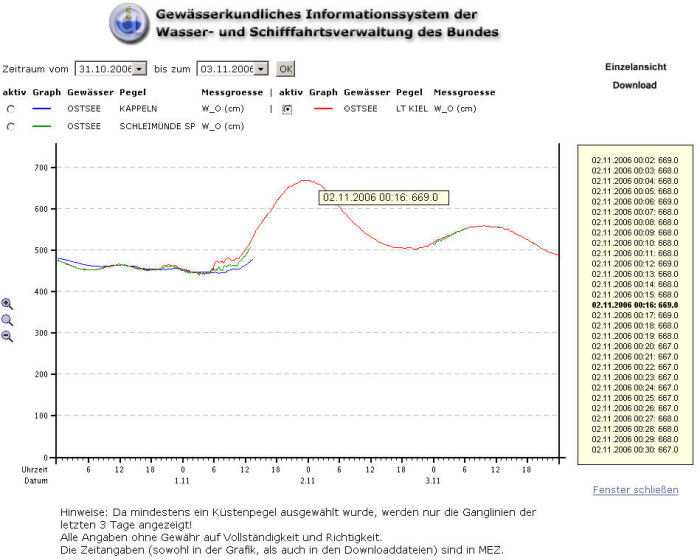

Pegelonline des WSV -> Gastzugang Zeitraum vom 31.10.2006 bis zum 03.11.2006 Vom 01.11. auf den 02.11. hatten wir Hochwasser in der Schlei. Die Messstellen Kappeln und Schleimünde waren zu diesem Zeitpunkt leider ausgefallen. Der maximale Messwert beim Leuchtturm Kiel betrug am 02.11.2006 - 00:16 Uhr - 669 cm. 669 cm - 500 cm = 169 cm = 1,69 m über Normalnull (NN). Eine Tabelle mit den Hoch- Niedrigwasserständen für die Ostsee gibt es auf der Webseite des Wasser- und Schifffahrtsamtes Lübeck. Wasserstände: Hoch- und Niedrigwasserstände Schleimünde am 13.11.1872 = 821 cm = 3,21 m über NN Schleimünde am 04.11.1995 = 682 cm = 1,82 m über NN Kappeln am 04.11.1995 = 656 cm = 1,56 m über NN - - - Schleimünde am 04.12.1999 = 311 cm = -1,89 m unter NN Kappeln am 04.12.1999 = 318 cm = -1,82 m unter NN Tägliche Prognose des BSH für den Wasserstand in der Schlei (Maasholm) Quelle: WSV.de und WSA-Lübeck

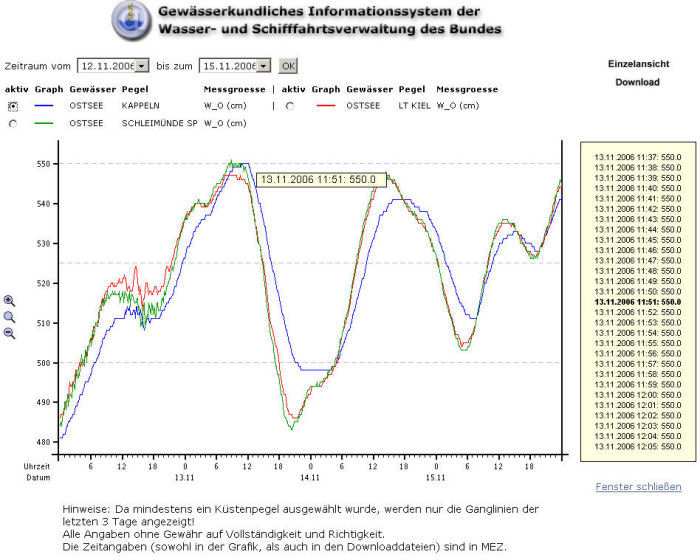

Pegelonline des WSV -> Gastzugang Zeitraum vom 12.11.2006 bis zum 15.11.2006 Der maximale Messwert für Kappeln betrug am 13.11.2006 - 11:51 Uhr - 550 cm. 550 cm - 500 cm = 50 cm = 0,50 m über Normalnull (NN). Hier einige Bezugswerte aus dem Gastliegerhafen: Brückensteg - Oberseite = + 0,81 m über NN Spundwandkopf - Schleiseite - Oberkante = + 1,36 m über NN Siehe auch Zeichnung: Detail Spundwandkopf mit Holzstegkonstruktion Quelle: WSV.de

Pegelonline des WSV -> Gastzugang Zeitraum vom 12.11.2006 bis zum 15.11.2006 Der maximale Messwert für Kappeln betrug am 13.11.2006 - 11:51 Uhr - 550 cm. 550 cm - 500 cm = 50 cm = 0,50 m über Normalnull (NN). Quelle: WSV.de

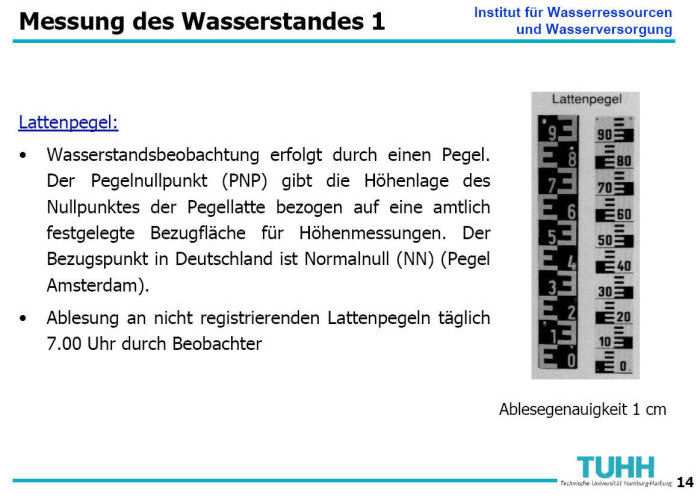

Messung des Wasserstandes Mit Hilfe eines Lattenpegels. Quelle: Technische Universität Hamburg-Harburg

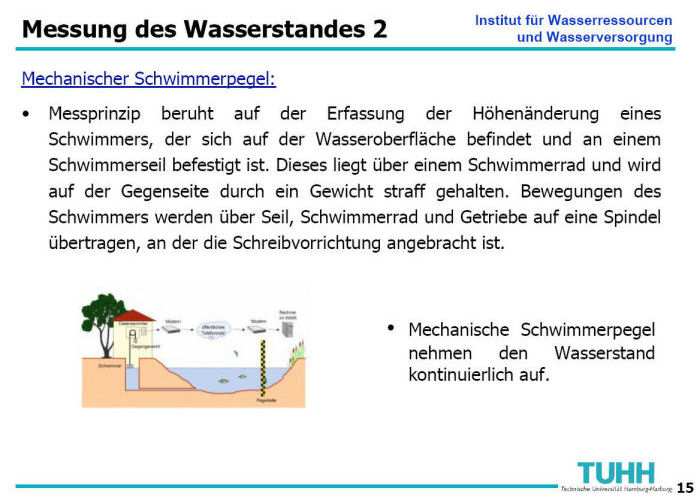

Messung des Wasserstandes Mit Hilfe eines Schwimmers. Quelle: Technische Universität Hamburg-Harburg

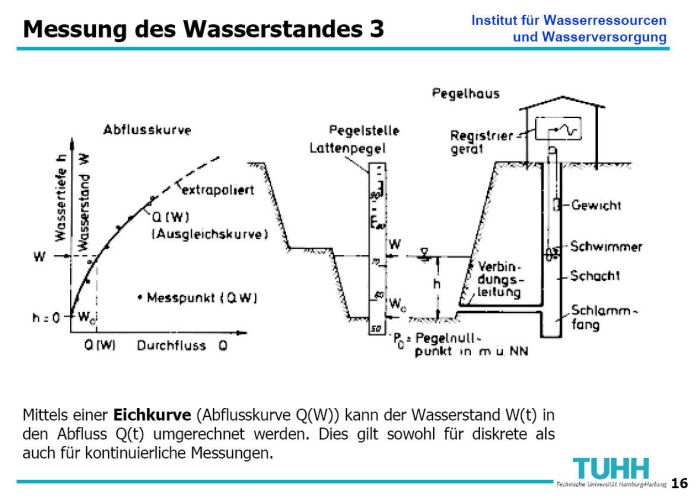

Messung des Wasserstandes Lattenpegel und Pegelhaus Quelle: Technische Universität Hamburg-Harburg

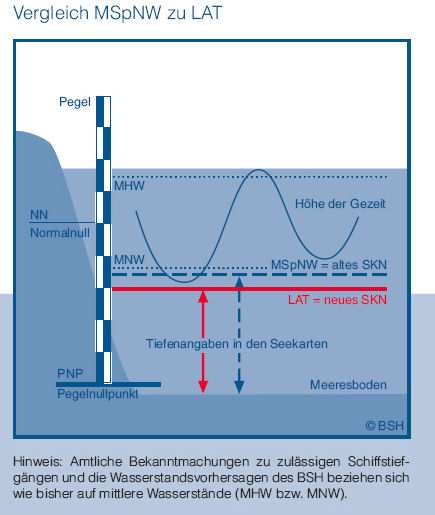

Pegelnullpunkt (PNP) - Normalnull (NN) Siehe auch: Begriffe aus der Gezeitenkunde Quelle: BSH
