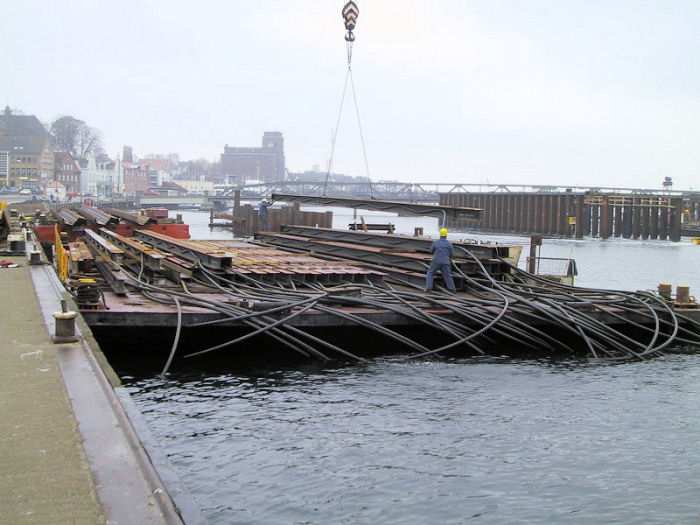

27.11.2000 - 11:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Es sind weitere VM-Pfähle im Südhafen eingetroffen. Hier werden sie gerade mit Hilfe eines Autokranes auf den Ponton verladen auf dem bereits die Pfähle einer früheren Lieferung lagern. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2000

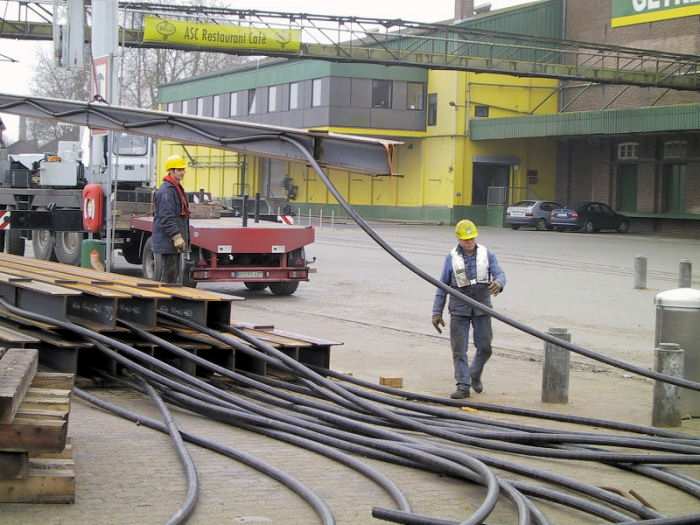

27.11.2000 - 12:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Die VM-Pfähle lagern auf der Pier in Höhe des Silos der Getreide AG. Foto: Eckhard Schmidt - Kappeln - (C) 2000

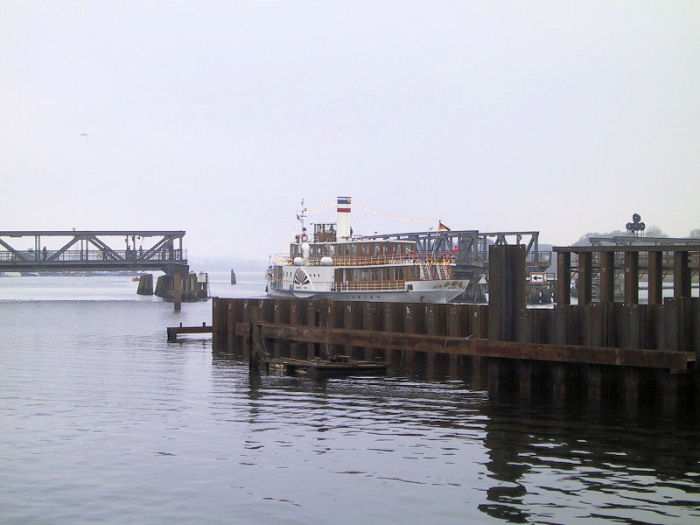

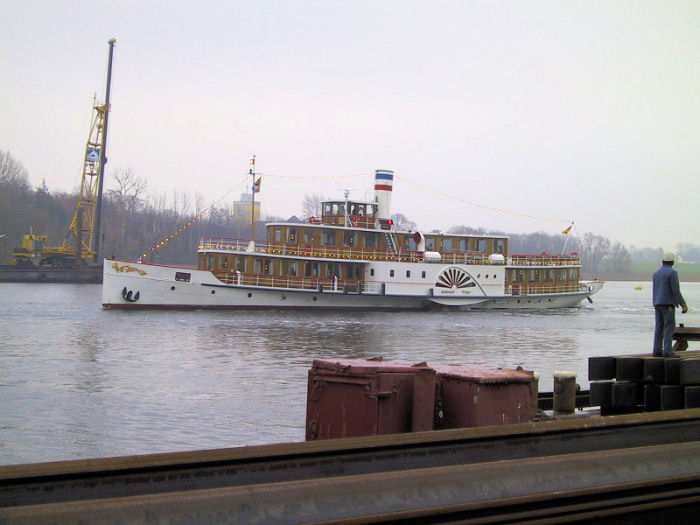

27.11.2000 - 12:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Der Raddampfer FREYA aus Kiel passiert die Baustelle in Richtung Ostsee. Foto: Eckhard Schmidt - Kappeln - (C) 2000

27.11.2000 - 12:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Jetzt passiert die FREYA die Drehbrücke. Im Vordergrund die noch unfertige Baugrube vom Pfeiler 60. Foto: Eckhard Schmidt - Kappeln - (C) 2000

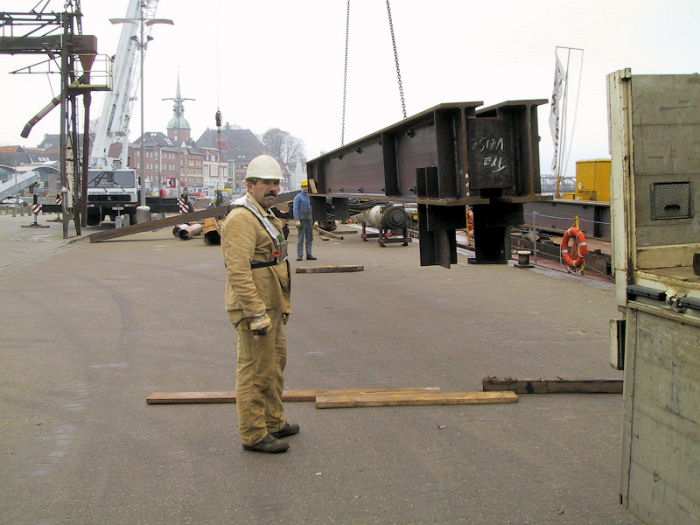

27.11.2000 - 12:20 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Pfeiler 40 Am Südhafen sind weitere Traversen per LKW (rechts) für das Baugerüst vom Pfeiler 40 angekommen. Die Ramm-Mannschaft (Pfeiler 60) ist gerade dabei die Traversen mit Hilfe ihres Kranes auf ihren Ponton zu verladen und zum Baugerüst vom Pfeiler 40 zu transportieren. Foto: Eckhard Schmidt - Kappeln - (C) 2000

27.11.2000 - 12:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Pfeiler 40 Am Südhafen sind weitere Traversen per LKW (rechts) für das Baugerüst vom Pfeiler 40 angekommen. Die Ramm-Mannschaft (Pfeiler 60) ist gerade dabei die Traversen mit Hilfe ihres Kranes auf ihren Ponton zu verladen und zum Baugerüst vom Pfeiler 40 zu transportieren. Foto: Eckhard Schmidt - Kappeln - (C) 2000

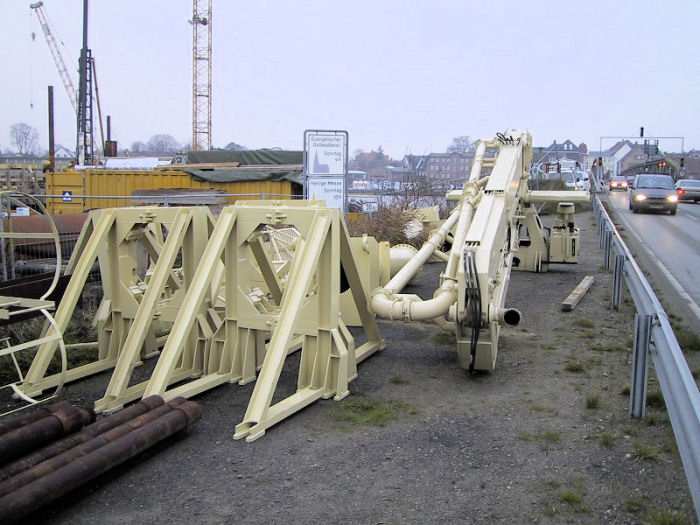

27.11.2000 - 15:13 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle / Betonverteilermast An der Brückenauffahrt zur Drehbrücke liegt neben der Straße ein Betonverteilermast, der mehrere Monate mit das Bild der Brückenbaustelle prägen wird. Er soll demnächst seitlich an das Baugerüst vom Pfeiler 40 angebaut werden. Er soll aber auch zum Einsatz kommen für das Betonieren der Pfeiler 30, 50 und 60. Der Beton wird dann von einer stationären Betonpumpe per Rohrleitung zum Betonverteilermast gepumpt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2000

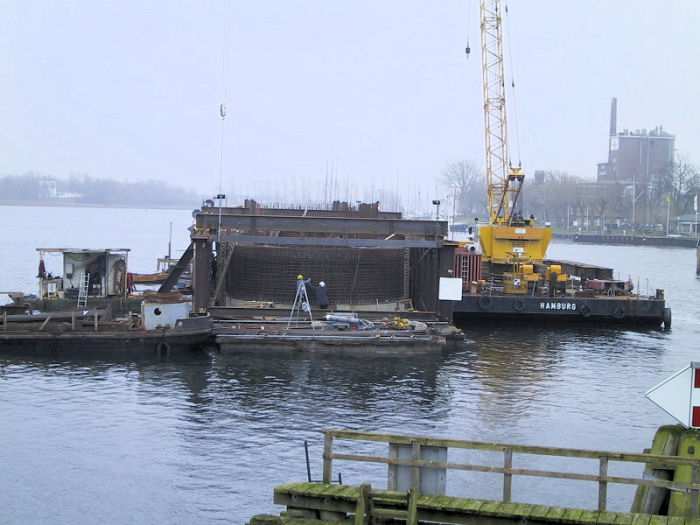

27.11.2000 - 15:18 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Stahlbauer sind dabei die Traversen oben quer auf das Baugerüst zu montieren. Rechts neben dem Baugerüst hat der Ponton aus dem Südhafen festgemacht. Mit dem eigenen Kran wird die Ramm-Mannschaft die Traversen nach Anweisung der Stahlbauer oben auf dem Baugerüst ablegen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

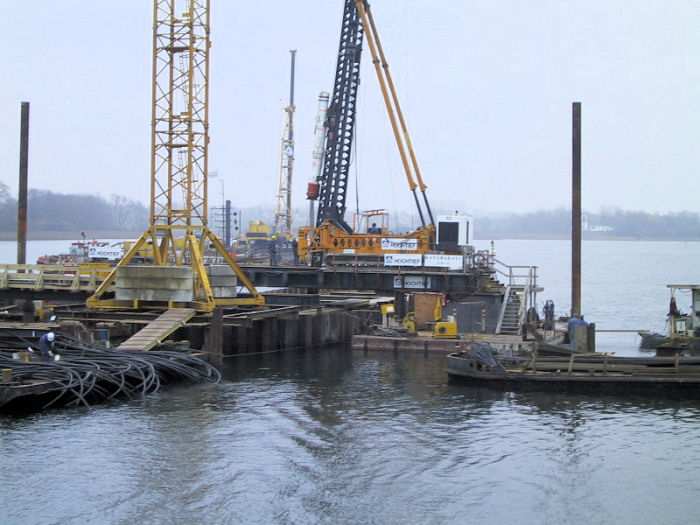

27.11.2000 - 15:19 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Der Katamaran mit Ramme ist dabei weitere VM-Pfähle für das Fundament des Pfeilers in den Schleigrund zu rammen. Die Pfähle lagern links auf dem Ponton und werden mit Hilfe von Turmdrehkran Nr. 2 angehoben und vor der Ramme abgesetzt. Foto: Eckhard Schmidt - Kappeln - (C) 2000

28.11.2000 - 9:59 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Stahlbauer sind dabei die Traversen oben quer auf das Baugerüst zu montieren. Rechts neben dem Baugerüst hat der Ponton aus dem Südhafen festgemacht. Mit dem eigenen Kran wird die Ramm-Mannschaft die Traversen nach Anweisung der Stahlbauer oben auf dem Baugerüst ablegen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

28.11.2000 - 10:00 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Es werden noch die Traversen oben auf dem Baugerüst montiert. Die Betonbauer haben bereits begonnen die Schalwände für die Seitenwand des Senkkastens aufzustellen. Gerade wird ein neues Schalelement mit Hilfe von Turmdrehkran Nr. 2 zum Senkkasten des Pfeiler 40 befördert. Foto: Eckhard Schmidt - Kappeln - (C) 2000

28.11.2000 - 10:01 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Es werden noch die Traversen oben auf dem Baugerüst montiert. Die Betonbauer haben bereits begonnen die Schalwände für die Seitenwand des Senkkastens aufzustellen. Vorsichtig muss das Schalelement abgesenkt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2000

28.11.2000 - 10:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Es werden noch die Traversen oben auf dem Baugerüst montiert. Die Betonbauer haben bereits begonnen die Schalwände für die Seitenwand des Senkkastens aufzustellen. Vorsichtig muss das Schalelement abgesenkt werden. Ein Schalelement steht bereits. Auf diesem Bild sind auch gut die seitlichen Schrägstützen zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

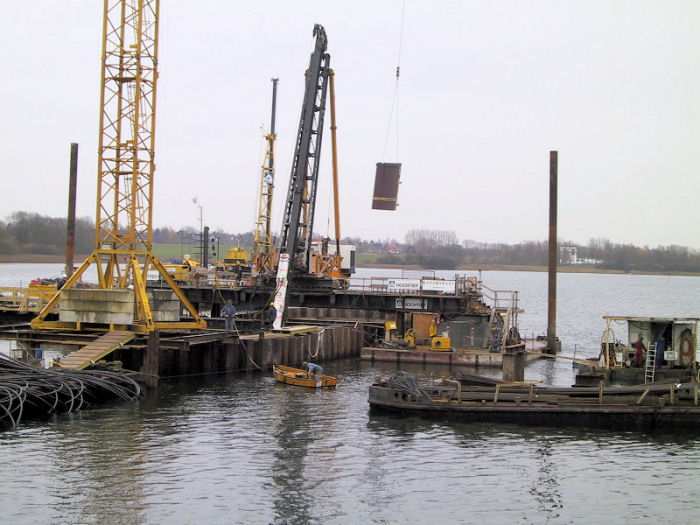

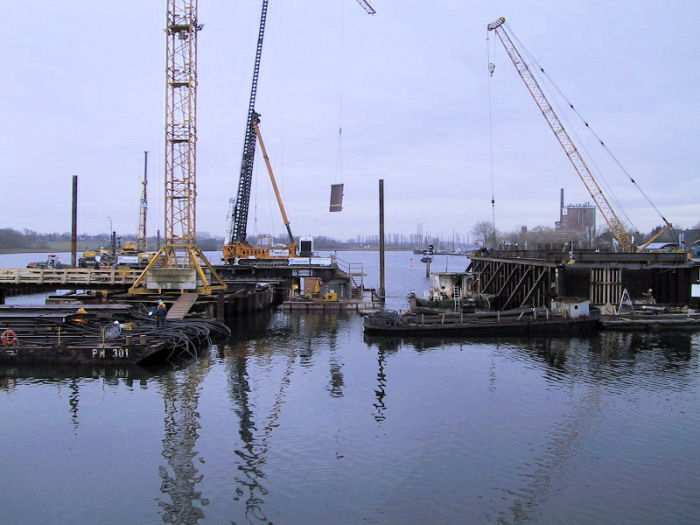

28.11.2000 - 12:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Die Ramme hat jetzt die Position auf dem Katamaran geändert und ist gerade dabei einen neuen VM-Pfahl schräg in den Schleigrund zu rammen. Pro Pfeiler 20, 30 und 60 sind bis zu 80 VM-Pfähle zu rammen. Im Hintergrund schwebt gerade eine neues Schalelement in Richtung Senkkasten Pfeiler 40. Foto: Eckhard Schmidt - Kappeln - (C) 2000

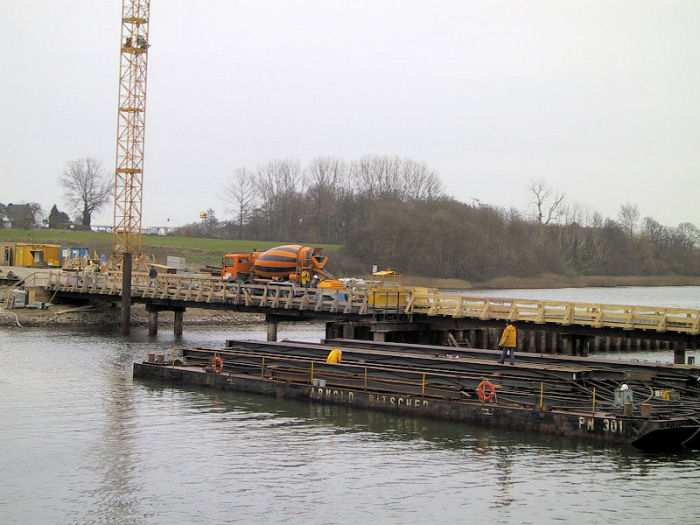

28.11.2000 - 12:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Auf der Hilfsbrücke steht ein LKW-Betonmischer und entlädt seine Ladung in die Einfüllöffnung einer Hochdruckbetonpumpe. Von der Pumpe wird der Mörtel per Schlauchleitung zur Spitze des gerade zu rammenden VM-Pfahls gepumpt. Foto: Eckhard Schmidt - Kappeln - (C) 2000

28.11.2000 - 12:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Drehbrücke Aus dem Untergrund des Drehteils der Drehbrücke taucht Brückenwärterhaus Kay Hansen auf. In regelmäßigen Abständen müssen beim Drehteil alle beweglichen Teile geschmiert werden. In gut zwei Jahren wird Kay Hansen die Klappen der neuen Schleibrücke vom neuen Brückenwärterhaus aus per „Mausklick" bedienen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

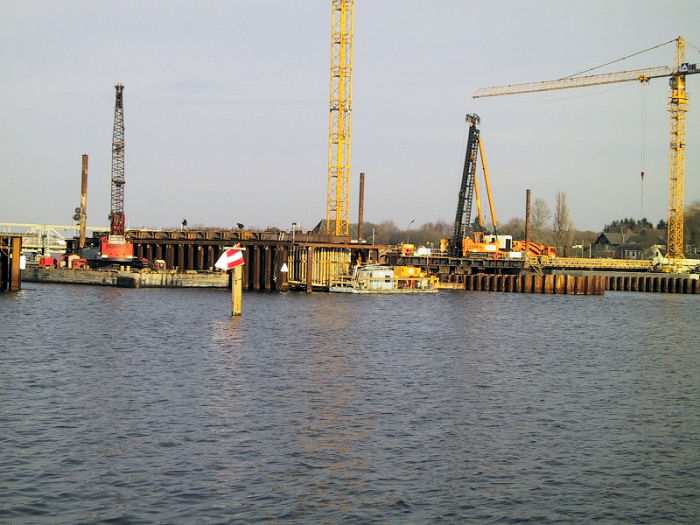

29.11.2000 - 9:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Traversen und Aufstellung der Schalwand für den Senkkasten Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Foto: Eckhard Schmidt - Kappeln - (C) 2000

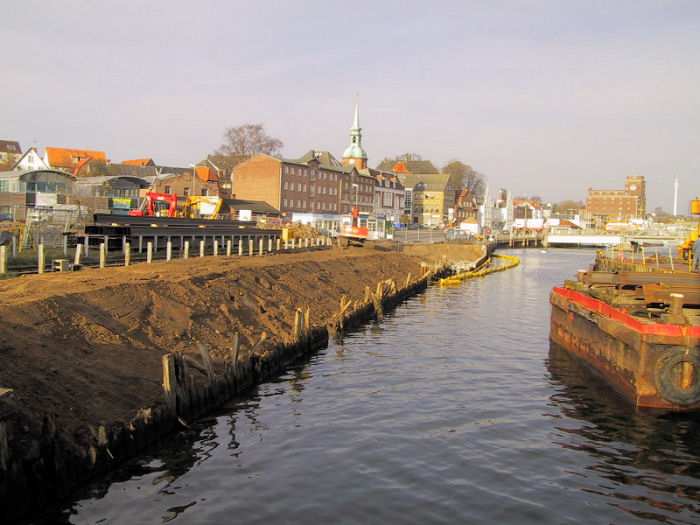

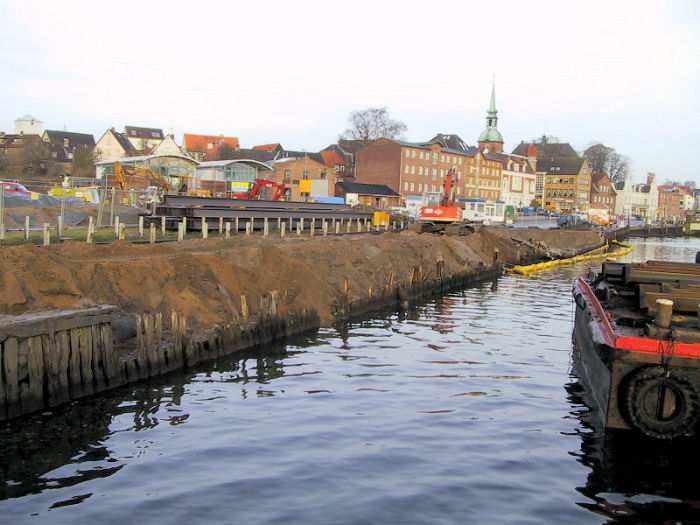

29.11.2000 - 9:36 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Wolfgang Ehlers von der Firma Brückner - Rabenkirchen ist dabei mit Hilfe eines Baggers die Holzspundwand vom Kaiabschnitt 7 abzubrechen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

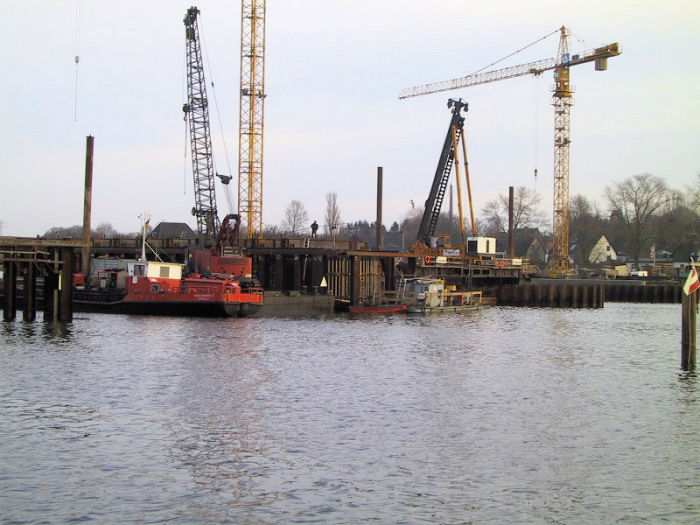

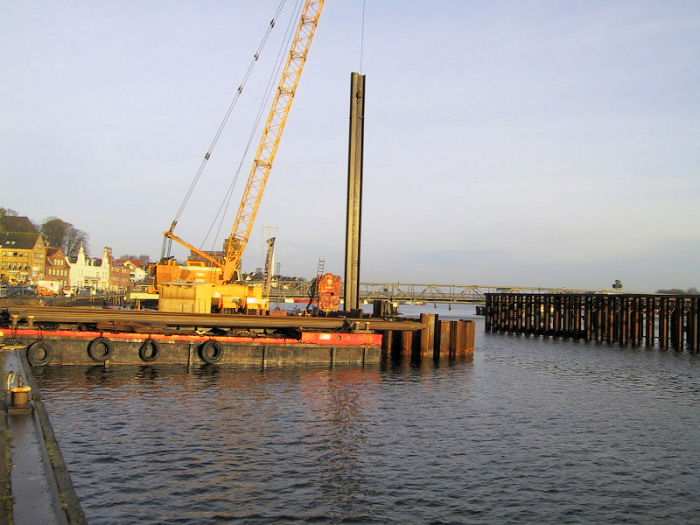

29.11.2000 - 9:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 Die Ramm-Mannschaft hat wieder die Arbeiten an der Baugrube von Pfeiler 60 aufgenommen. Mit Hilfe des Kranes wird gerade eine neue Bohle aufgestellt, um sie anschließend mit Hilfe des Rüttlers in den Schleigrund zu rütteln. Foto: Eckhard Schmidt - Kappeln - (C) 2000

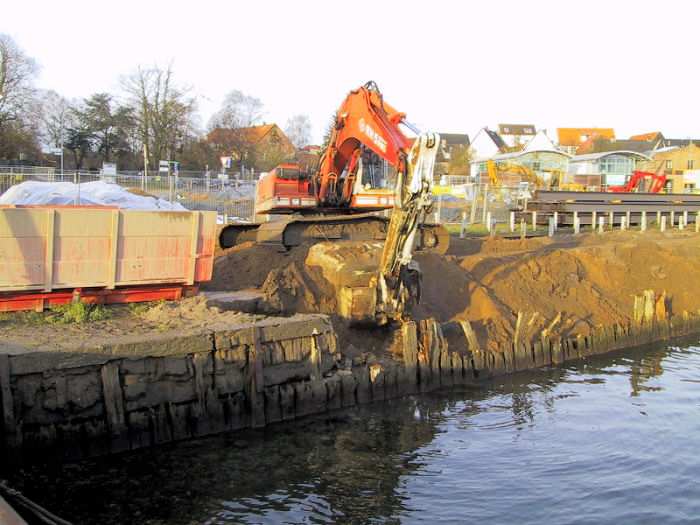

29.11.2000 - 9:59 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Wolfgang Ehlers von der Firma Brückner - Rabenkirchen ist dabei mit Hilfe eines Baggers die Holzspundwand vom Kaiabschnitt 7 abzubrechen. Hier wird gerade ein großer Betonbrocken geborgen. Teile der maroden Holzspundwand hat man wohl früher mit Beton stabilisiert. Foto: Eckhard Schmidt - Kappeln - (C) 2000

29.11.2000 - 12:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Wolfgang Ehlers von der Firma Brückner - Rabenkirchen ist dabei mit Hilfe eines Baggers die Holzspundwand vom Kaiabschnitt 7 abzubrechen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

29.11.2000 - 12:49 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Traversen und Aufstellung der Schalwand für den Senkkasten Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Foto: Eckhard Schmidt - Kappeln - (C) 2000

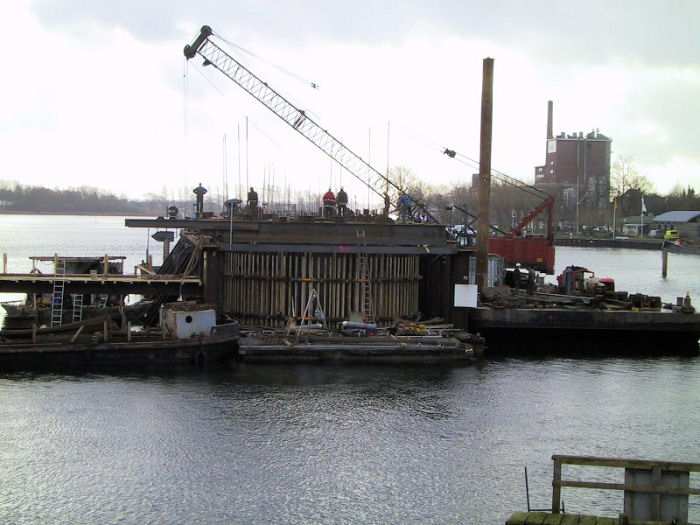

30.11.2000 - 11:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Die Schalwand für die Seitenwand des Senkkastens scheint fertig zu stehen. Es werden bereits die ersten GEWI-Stahl-Stangen in den halbfertigen Senkkasten eingeführt, um ihn am Baugerüst aufhängen zu können, damit er fertig betoniert werden kann. Auf der Ostseite (links) des Baugerüstes werden gerade Stahlträger montiert. Hier soll eine Plattform entstehen auf der das Hydraulikaggregat und die zugehörige Steuerung für das Absenken des Pfeilers aufgestellt werden soll. Foto: Eckhard Schmidt - Kappeln - (C) 2000

30.11.2000 - 11:58 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Plattform auf der Ostseite des Baugerüstes und Einführung der 22 Stück GEWI-Stahl-Stangen in den halbfertigen Senkkasten Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Foto: Eckhard Schmidt - Kappeln - (C) 2000

30.11.2000 - 12:07 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Plattform auf der Ostseite des Baugerüstes und Einführung der 22 Stück GEWI-Stahl-Stangen in den halbfertigen Senkkasten Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Foto: Eckhard Schmidt - Kappeln - (C) 2000

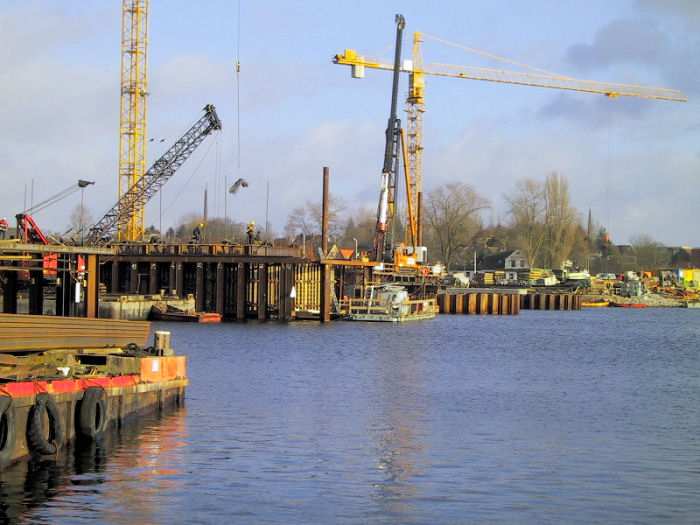

30.11.2000 - 12:20 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Plattform auf der Ostseite des Baugerüstes und Einführung der 22 Stück GEWI-Stahl-Stangen in den halbfertigen Senkkasten Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Links im Bild ist das Baugerüst vom Pfeiler 50 zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

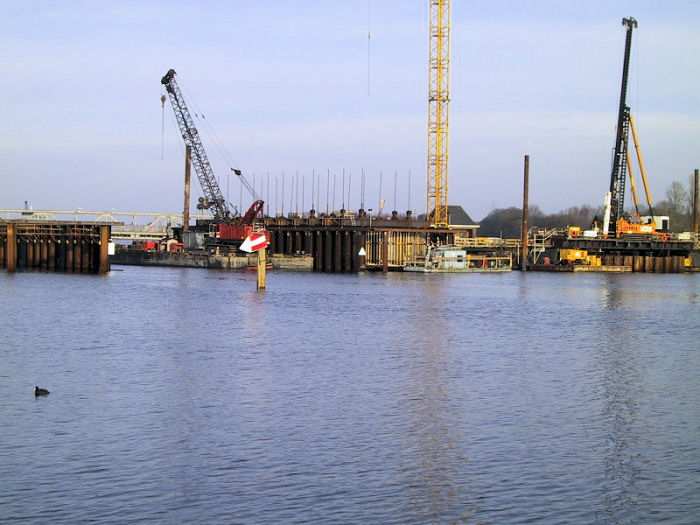

01.12.2000 - 12:43 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Plattform auf der Ostseite des Baugerüstes Alle 22 Stück GEWI-Stahl-Stangen sind jetzt in den halbfertigen Senkkasten eingeführt Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Links im Bild ist das Baugerüst vom Pfeiler 50 zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

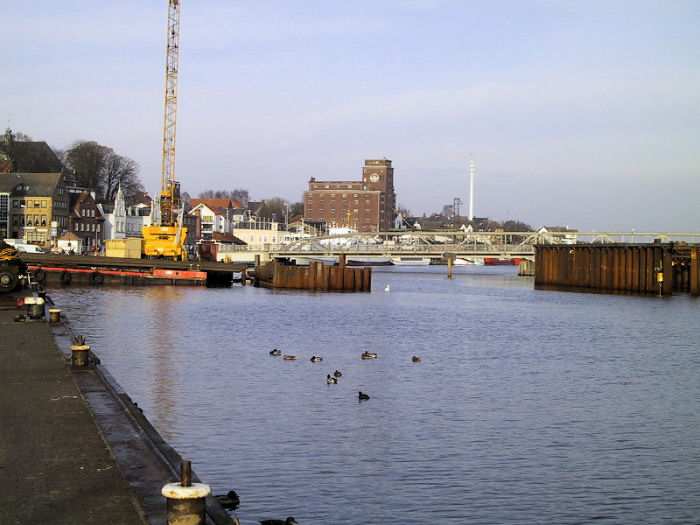

01.12.2000 - 12:43 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 und 50 Blick vom Südhafen in Richtung der Baugrube vom Pfeiler 60 (Bildmitte) Es werden noch Spundwandbohlen für die Baugrube in den Schleigrund gerüttelt. Links im Bild ist das Baugerüst vom Pfeiler 50 zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

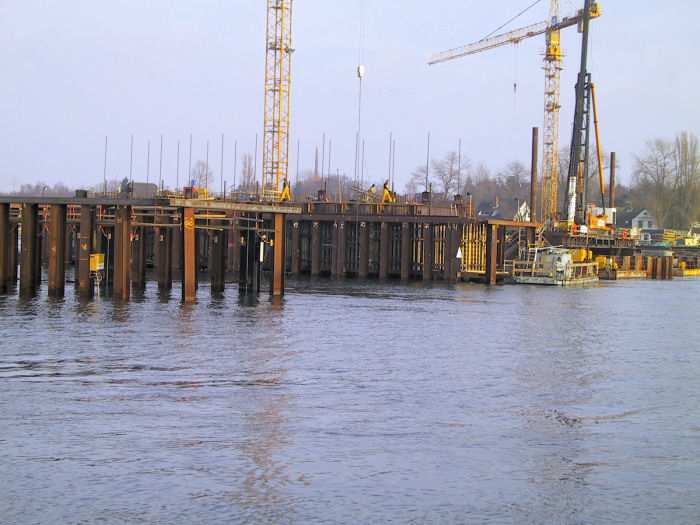

02.12.2000 - 12:10 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Plattform auf der Ostseite des Baugerüstes Montage der Hydraulikzylinder und der zugehörigen Hydraulikleitungen Alle 22 Stück GEWI-Stahl-Stangen sind jetzt in den halbfertigen Senkkasten eingeführt Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Links im Bild ist das Baugerüst vom Pfeiler 50 zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

02.12.2000 - 12:14 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 und 30 Blick vom Südhafen in Richtung der beiden Pfeiler. Pfeiler 40: Montage der Plattform auf der Ostseite des Baugerüstes Montage der Hydraulikzylinder und der zugehörigen Hydraulikleitungen Alle 22 Stück GEWI-Stahl-Stangen sind jetzt in den halbfertigen Senkkasten eingeführt Pfeiler 30: Rammen der VM-Pfähle in den Schleigrund Links im Bild ist das Baugerüst vom Pfeiler 50 zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

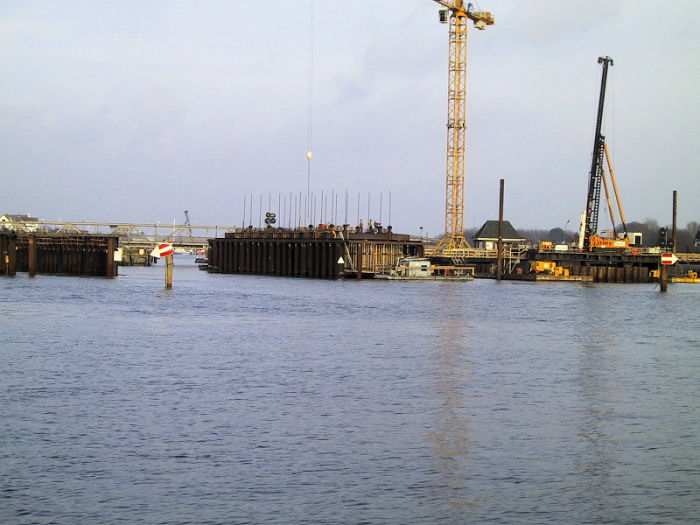

02.12.2000 - 12:16 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 und 50 Blick vom Südhafen in Richtung der Baugrube vom Pfeiler 60 (Bildmitte) Es werden noch Spundwandbohlen für die Baugrube in den Schleigrund gerüttelt. Links im Bild ist das Baugerüst vom Pfeiler 50 zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2000

02.12.2000 - 20:09 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Südhafen in Richtung Pfeiler 40 Auch am Abend wird hier noch an den Hydraulik-Einrichtungen zum Absenken des Pfeilers gearbeitet. Foto: Eckhard Schmidt - Kappeln - (C) 2000

03.12.2000 - 8:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick von der Drehbrücke in Richtung Baugerüst Pfeiler 40 Die Schalwand für den Senkkasten ist bereits komplett aufgestellt worden. Es sind bereits ebenfalls montiert worden - alle 11 Stück Traversen für die Aufhängung des Pfeilers - alle 22 Stück GEWI-Stahl-Stangen mit den zugehörigen Hydraulikzylindern zum Absenken des Pfeilers Foto: Eckhard Schmidt - Kappeln - (C) 2000

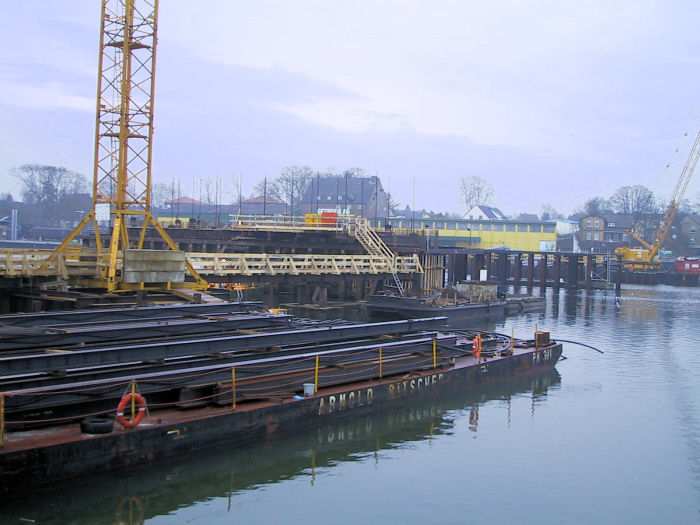

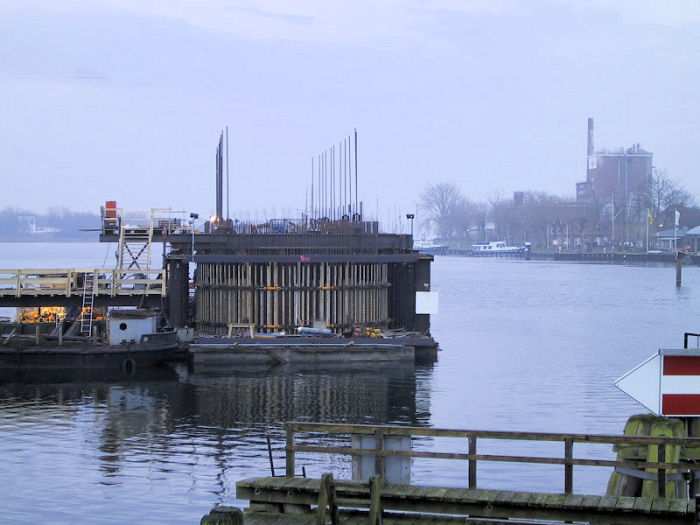

03.12.2000 - 8:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Brückendamm der Drehbrücke in Richtung Pfeiler 40. Die Hilfsbrücke wurde bereits zum Baugerüst des Pfeiler 40 verlängert. Eine Treppe führt hinauf zu der Plattform auf der Ostseite des Gerüstes. Foto: Eckhard Schmidt - Kappeln - (C) 2000
