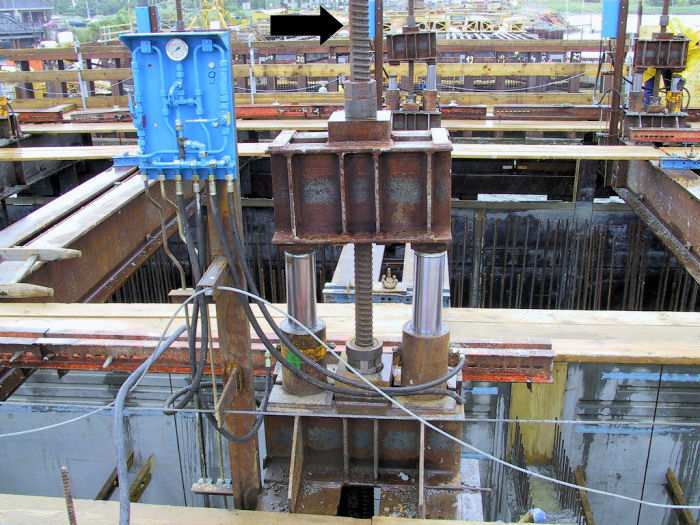

Foto: 12.07.2001 - 11:34 Uhr - Pfeiler 50 - Der Pfeiler wird gerade abgesenkt
Die Pfeiler 40 und 50 sind in ihren Baugerüsten mit 22 Stück GEWI-Stahl-Stangen
aufgehängt und werden nach Fertigstellung einer Etage abgesenkt bis der Boden
der Unterwasserbaugrube erreicht ist. Siehe auch Bauphasen der Klappenpfeiler.
Die GEWI-Stahl-Stange habe ich im obigen Bild mit einem Pfeil markiert.
GEWI-Stahl
(Info aus dem Internet - http://www.dittmar-stahl.de/lexikon/g/gewistahl.html):
Handelsübliches Kunstwort für Gewindestahl, d. h. Betonrippenstahl B 500 H (bisher BSt 500 S)
- mit Querrippen, die als Gewinde ausgebildet sind, also im Gegensatz zu den Rippenanordnungen
bei allen übrigen Betonrippenstählen im gleichen Drehsinn (schraubenförmig) um den Stab herum
verlaufen. Er ist schweißgeeignet für die in der Bewehrung üblichen Verfahren.
Mit einer entsprechend geformten Gewindemuffe können zwei Stäbe GEWI-Stahl miteinander
verbunden werden. In der Regel wird die Verbindung durch je eine Kontermutter an beiden Enden
der Gewindemuffe gesichert.
Sowohl der GEWI-Stahl als auch der Muffenstoß werden durch Zulassungsbescheid zugelassen.
