13.05.2005 - Lübeck: Bau einer Traveklappbrücke im Zuge der Nordtangente

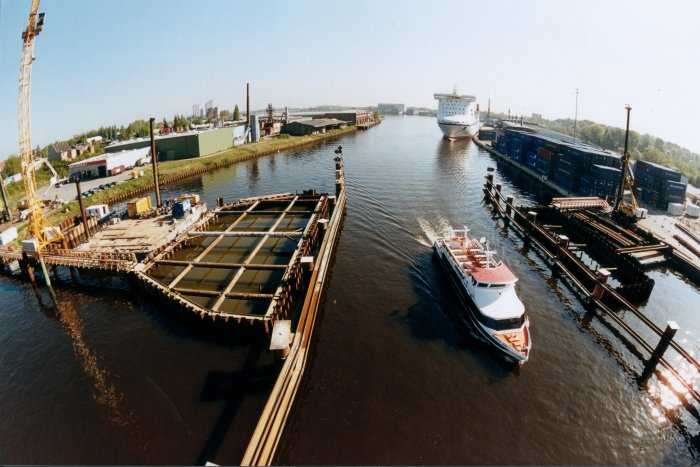

Blick auf die gesamte Baustelle im Bereich der Trave.
Links: Westufer (BE West) - Rechts: Ostufer (BE Ost)

Alle Baugruben sind fertig.
Von links nach rechts:
Baugrube Pfeiler P1 (hinter dem Turmdrehkran)
Ponton zwischen den Pfeilern P1 und P2
Baugrube Klappenpfeiler P2

Hilfsleitwerk mit einer Durchfahrtsbreite von ca. 30 m
Ein Fahrgastschiff passiert gerade die spätere Brückendurchfahrt in Richtung Innenstadt.

Baugrube Pfeiler P3

Die Fotos wurden aus einem Personenkorb gemacht welcher am Katzausleger
des westlichen Turmdrehkranes (links im Bild) hängt.

Zur Orientierung siehe auch: Stadtplan oder Baustelleneinrichtung mit Position der Brückenpfeiler.

Foto: Einar Maschmann - Kappeln

13.05.2005 - Lübeck: Bau einer Traveklappbrücke im Zuge der Nordtangente

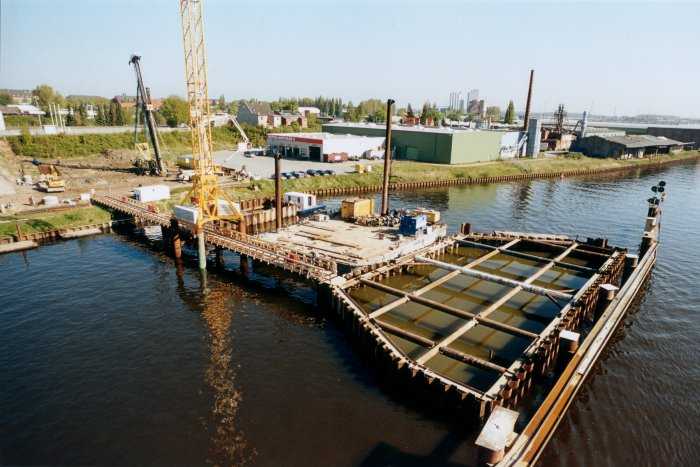

Blick auf den westlichen Baustellenbereich (BE West).
Links hinter dem Turmdrehkran die Baugrube vom Pfeiler P1.
Zwischen den Pfeilern P1 und P2 liegt ein Arbeitsponton.
Rechts die große Baugrube vom Klappenpfeiler P2.

Links oben im Bild hinter dem Pfeiler P1
sind die Gründungsarbeiten für das Widerlager West (WW) zu erkennen.

Foto: Einar Maschmann - Kappeln

13.05.2005 - Lübeck: Bau einer Traveklappbrücke im Zuge der Nordtangente

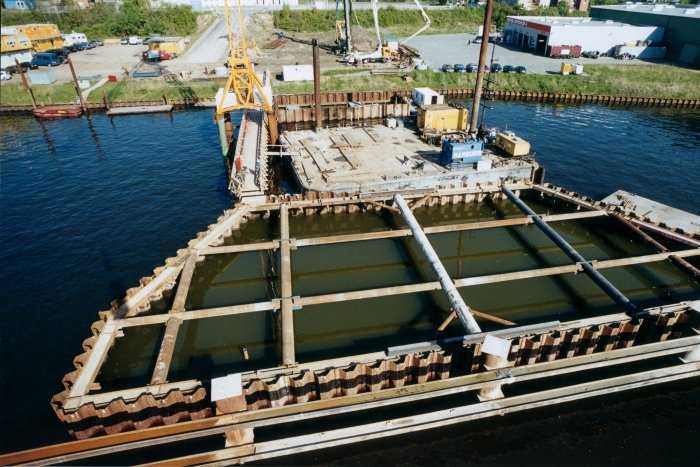

Blick auf den westlichen Baustellenbereich (BE West).
Im Vordergrund die Baugrube für den Klappenpfeiler P2.
Dahinter ein Arbeitsponton.
Hinter dem Ponton die Baugrube für den Pfeiler P1.
Links ist die westliche Lauf- und Versorgungsbrücke zu erkennen.
Der Turmdrehkran steht oberhalb dieser Hilfsbrücke.
Am westlichen Traveufer sind die Gründungsarbeiten
für das Widerlager West (WW) zu erkennen.

Links oben das Baustellencamp mit den Containern.
Rechts davon die Zufahrtsrampe von der Einsiedelstraße in Richtung Baustelle.
Foto: Einar Maschmann - Kappeln

13.05.2005 - Lübeck: Bau einer Traveklappbrücke im Zuge der Nordtangente

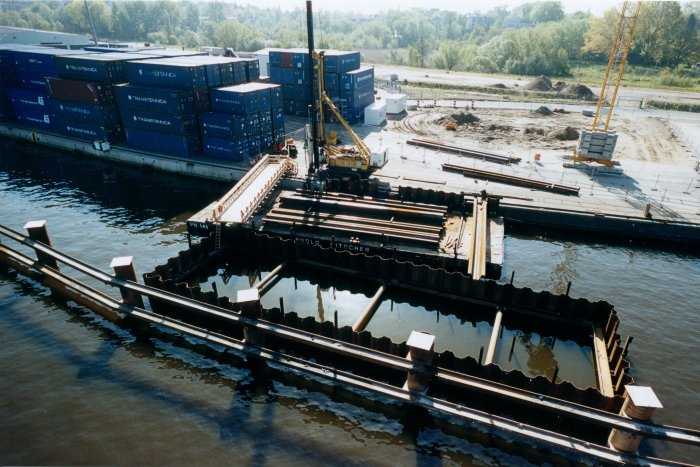

Blick auf den östlichen Baustellenbereich (BE Ost).
Hinter dem Hilfsleitwerk ist die Baugrube vom Pfeiler P3 zu erkennen.
Am östlichen Traveufer werden noch Spundwandbohlen eingerammt.
Rechts im Bild ist der Turmdrehkran für den östlichen Baustellenbereich zu erkennen.

Foto: Einar Maschmann - Kappeln

13.05.2005 - Lübeck: Bau einer Traveklappbrücke im Zuge der Nordtangente
Mitarbeiter der Firma Kurt Fredrich Spezialtiefbau (aus 27612 Loxstedt)
bohren gerade mit Hilfe eines Hitachi Raupenkranes KH180 3GLS
ca. 20 Meter tiefe Löcher in den westlichen Uferboden der Trave.
Diese Löcher werden dann nach Einbringung eines Bewehrungskorbes mit Beton verfüllt.
Diese Betonpfähle tragen dann später das Widerlager West (WW).

Info zur Firma Kurt Fredrich Spezialtiefbau GmbH
Die Webseite www.wuebben.de ist noch nicht mit Leben erfüllt.

Foto: Einar Maschmann - Kappeln
