28.01.1999 - Kraftwerk Lippendorf: Block R und S Block S: SPAT - Unterverteiler Die Unterverteiler für die Messungen der SPAT sind unterhalb der Turbine an der Wand - Achse CK - /S10-S11 angeordnet. Foto: Andreas Kunz

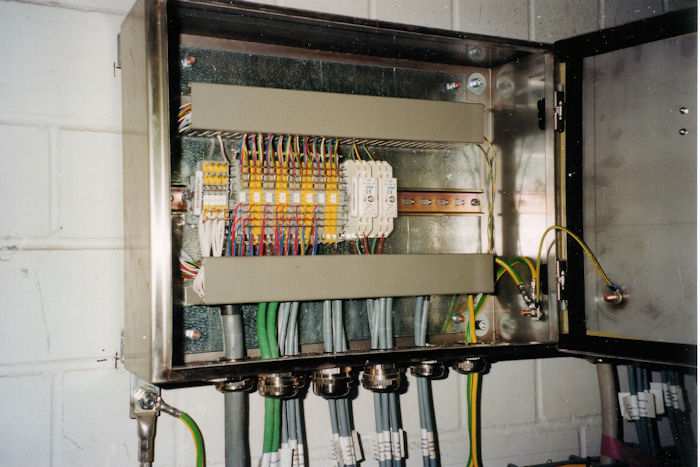

28.01.1999 - Kraftwerk Lippendorf: Block R und S Block S: SPAT - Unterverteiler Die Anschlusstechnik im Unterverteiler erfolgt über Maxi-Termi-Point. Die beiden weißen Geräte (rechts) sind programmierbare Temperatur-Messumformer. Das dicke Kabel (links) ist ein Stammkabel und führt direkt zu unserem Signalverteiler S0CJK04. Die dünneren grünen Kabel führen zu den Temperatur-Messwertaufnehmern. (NiCr-Ni - Elemente) Foto: Andreas Kunz

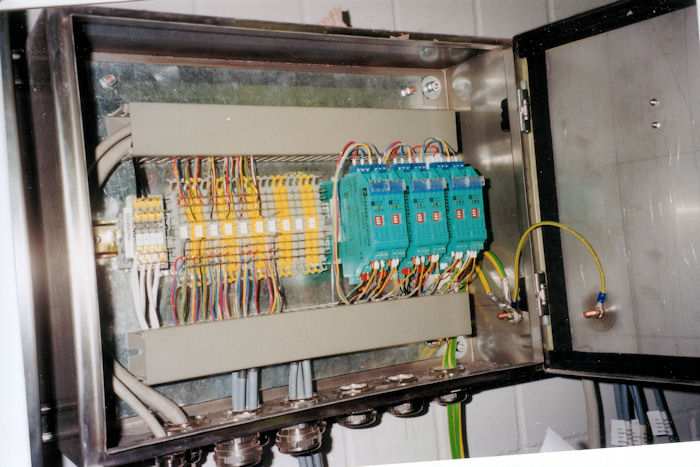

28.01.1999 - Kraftwerk Lippendorf: Block R und S Block S: SPAT - Unterverteiler Bei den grünen Geräten (rechts) handelt es sich um Trennschaltverstärker der Firma Pepperl + Fuchs. Wir mussten diese Geräte vor unsere binären Eingabegeräte schalten, da diese keine Initiatoren (kontaktlose Näherungsschalter) verarbeiten können, Foto: Andreas Kunz
