Großkraftwerk Mannheim (GKM)

Im GKM habe ich im Laufe der Jahre einige Spuren hinterlassen.

Block 6: Maschine L und 18
L = Vorschaltturbine
(Kessel -> Turbine - 20 bar-Dampfsammelschiene)
18 = Kondensationsturbine
(20 bar-Dampfsammelschiene -> Turbine -> Kondensator)
(Basisleittechnik für die Turbinen)

Block 7: Maschine M, 19 und 20
M = Vorschaltturbine
19 = Kondensationsturbine
20 = Heizturbine
(20 bar-Dampfsammelschiene -> Turbine -> Heizer -> Fernwärmenetz)
(Leittechnik Turbinen, erstes Kraftwerk mit BBC-Procontrol P)

Block 1: Maschine 21
21 = Heizturbine
(Basisleittechnik durch meinen Kollegen Stuart Rutherford)

Block 8: Maschine N
N = Vorschaltturbine
(Basisleittechnik Turbine)

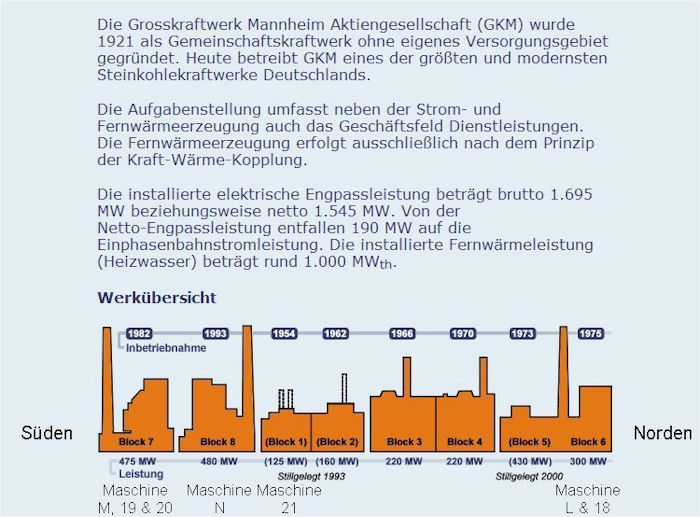

Großkraftwerk Mannheim (GKM)

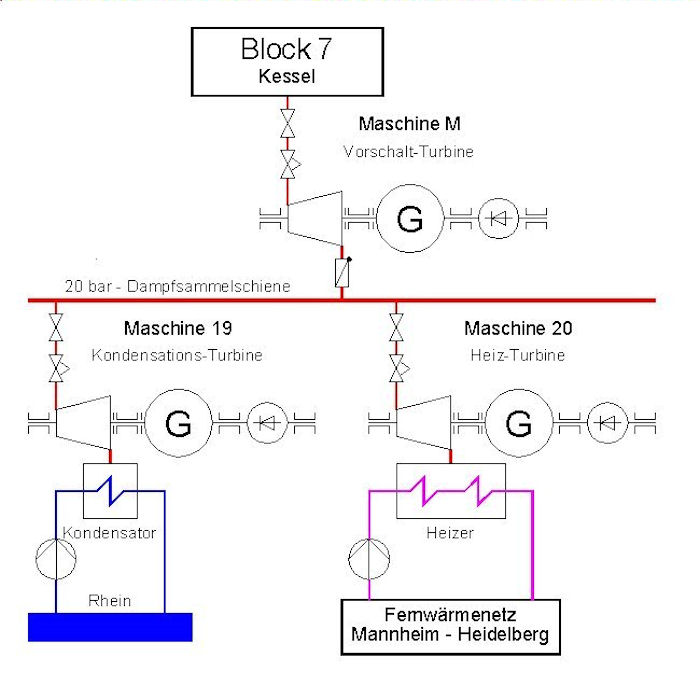

Block 7 (Prinzipskizze)


In dem obigen Bild habe ich mal die Position der einzelnen Maschinentypen dargestellt.
Vorschalt-Turbinen sind immer mit einem Buchstaben z.B. „M" gekennzeichnet
und befinden sich zwischen dem Kessel und der 20 bar - Dampfsammelschiene.

Diese Dampfschiene geht durch alle Blöcke des GKM vom
Block 7 im Süden bis zum Block 6 im Norden.

An der Dampfsammelschiene hängen alle Maschinen die mit
einer Zahl z.B. „19" gekennzeichnet sind.
Bei diesen Turbinen handelt es sich um
Kondensations-Turbinen oder Heiz-Turbinen.

Skizze: Eckhard Schmidt - Kappeln

Großkraftwerk Mannheim (GKM)

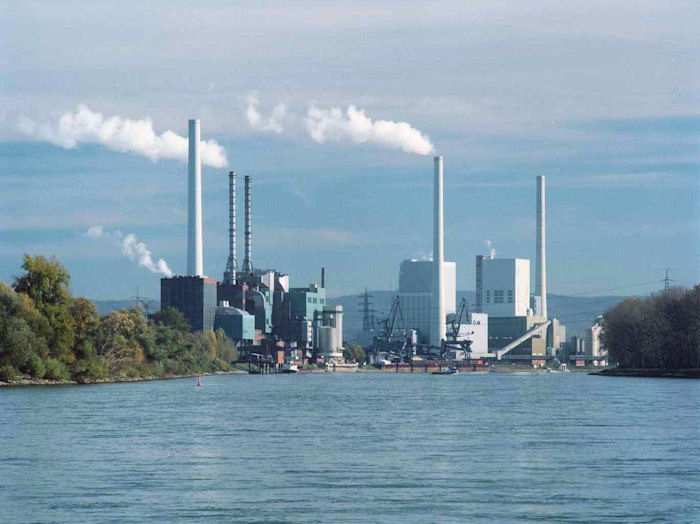

Ansicht von Norden


Von links nach rechts:
Werk II (mit Block 6 vorne), Kohlelagerplatz, Block 8 und Block 7

Foto: Großkraftwerk Mannheim (GKM)

Großkraftwerk Mannheim (GKM)

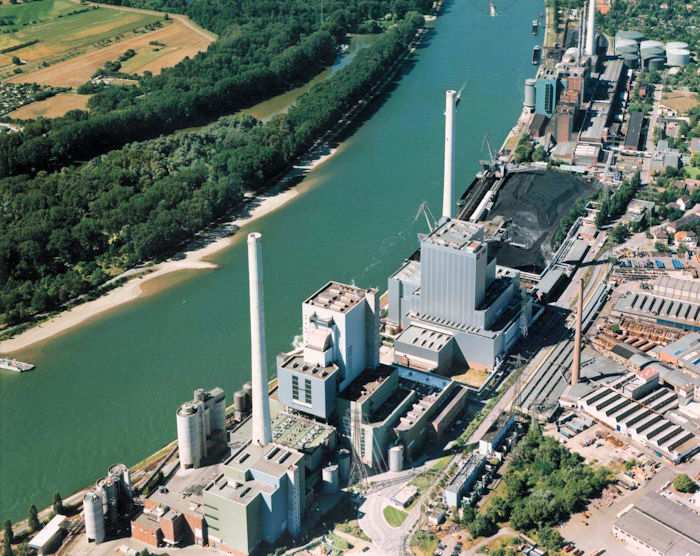

Luftaufnahme von Süd-Ost


Von links unten nach rechts oben:
Block 7, Block 8, Kohlelagerplatz
und darüber das Werk II mit dem Block 6 ganz im Norden.

Foto: Großkraftwerk Mannheim (GKM)

Großkraftwerk Mannheim (GKM)

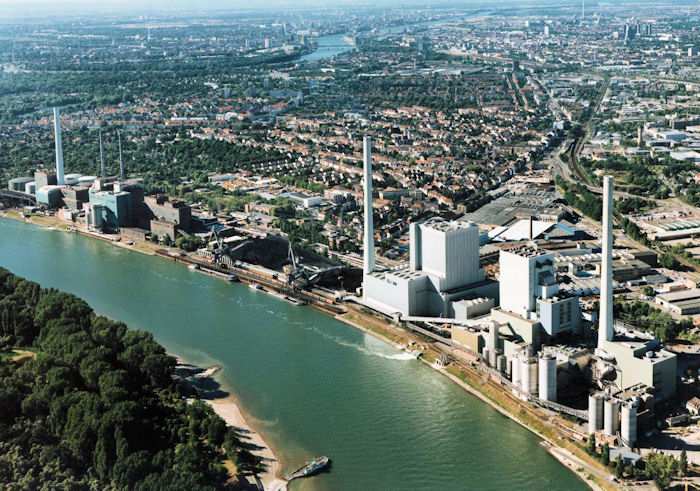

Luftaufnahme von Süd-West


Von links nach rechts:
Werk II (mit Block 6 ganz links), Kohlelagerplatz, Block 8 und Block 7

Foto: Großkraftwerk Mannheim (GKM)

Großkraftwerk Mannheim (GKM)

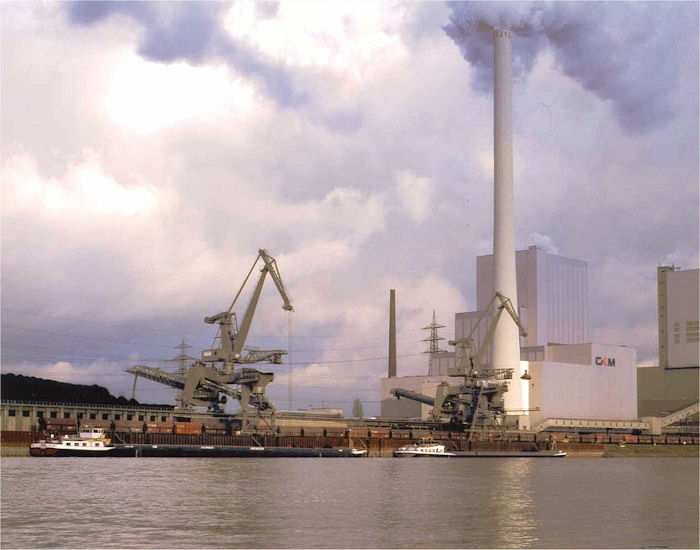

Ansicht von Ludwigshafen


Motorschiff Orchila beim Entladen von Kohle am Kohlelagerplatz.
Links vom Kohlelagerplatz (nicht im Bild):
Das Werk II mit Block 6 ganz im Norden

Rechts vom Kohlelagerplatz:
Block 8 und ganz rechts der Block 7

Foto: Großkraftwerk Mannheim (GKM)
