01.11.2004 - 11:18 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

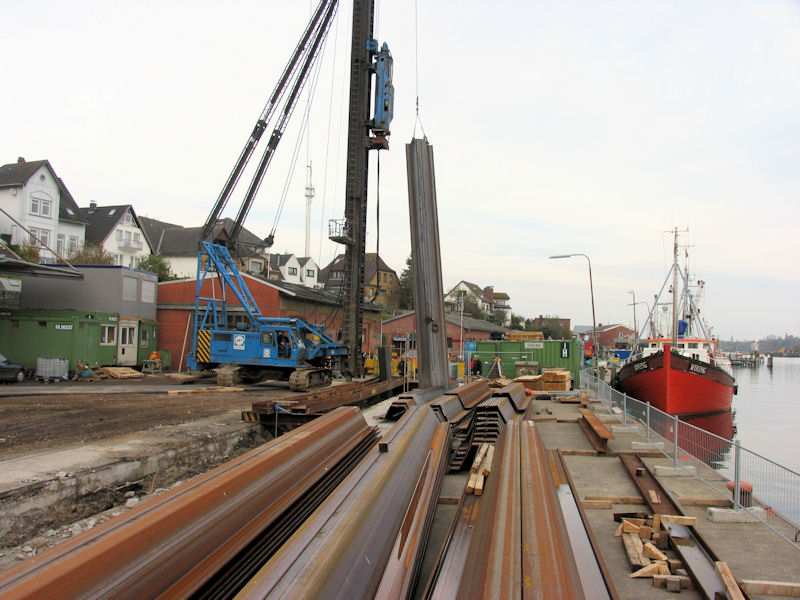

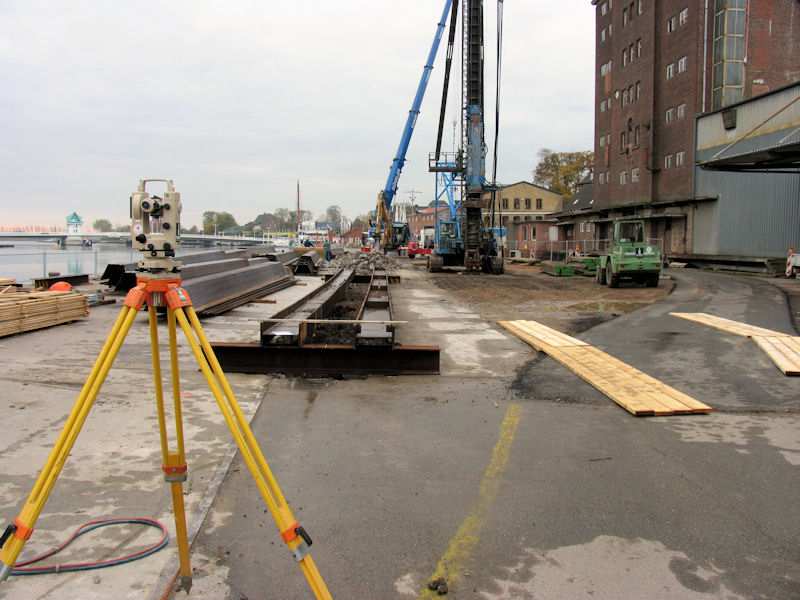

Über dem Nordende des Rammschlitzes wird gerade die Rammführung aufgebaut.
Im Hintergrund werden mit Hilfe eines Autokranes weitere Spundwandbohlen abgeladen.

Kaiabschnitt 3 und 4: Baustellenschild -- Gastliegerhafen: Zeichnungen

Regelquerschnitt der Kaiplatte vom Kaiabschnitt 3

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 11:32 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

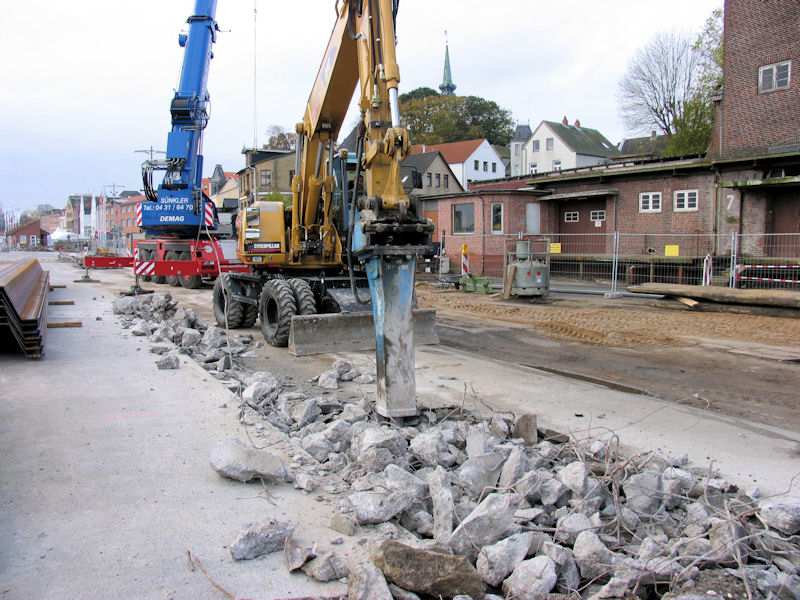

Der Bagger ist am Nordende der Kaiplatte dabei den Rammschlitz weiter aufzustemmen.
Links lagern die neu angelieferten Spundwandbohlen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 11:34 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

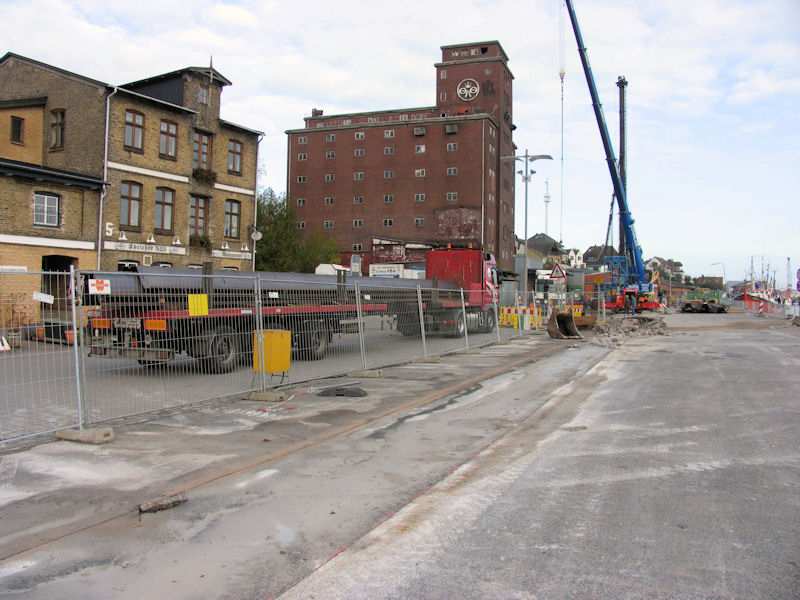

Außerhalb des Bauzaunes warten zwei weitere LKW auf ihre Entladung.
Ladung: Doppelbohlen (Profil AZ 34) für die Spundwand.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 11:49 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

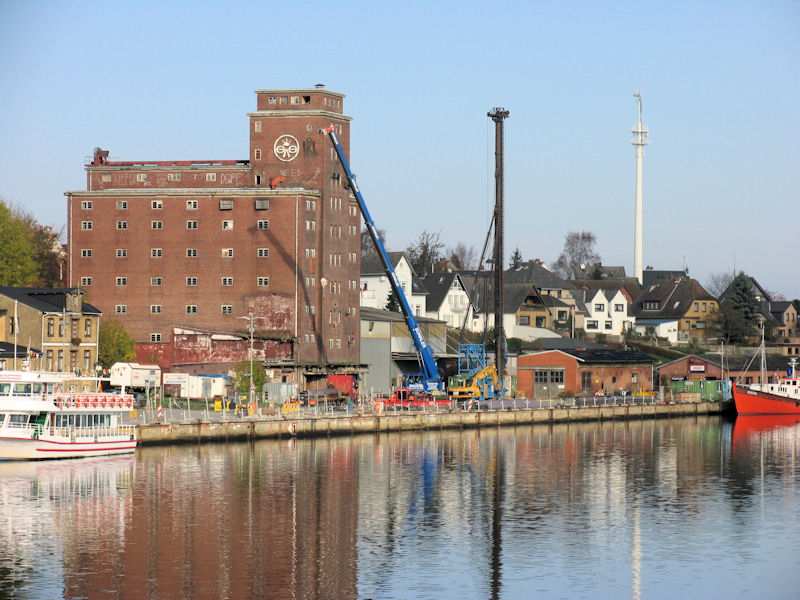

Ansicht vom Pfeiler 50 der Schleibrücke
Die Baustelle erstreckt sich von der FÖRDE PRINCESS (links) bis zum Angelkutter WIKING.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 15:00 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

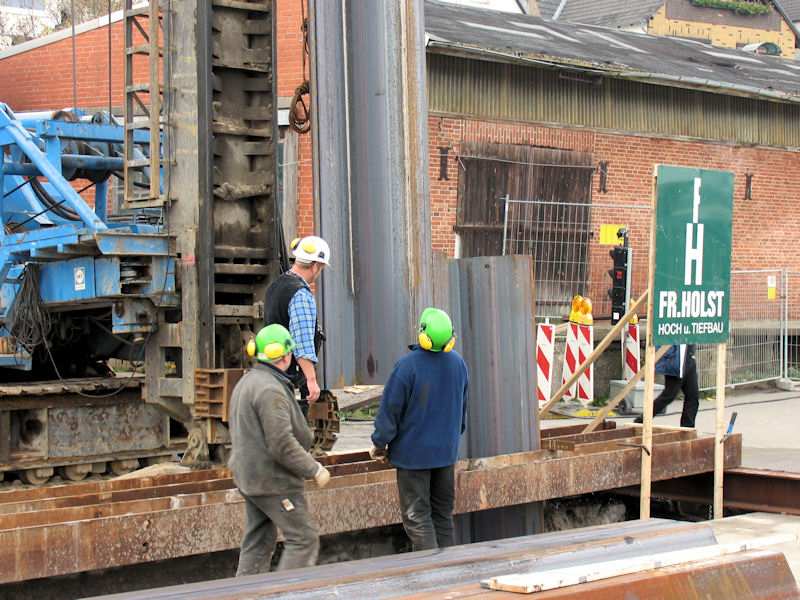

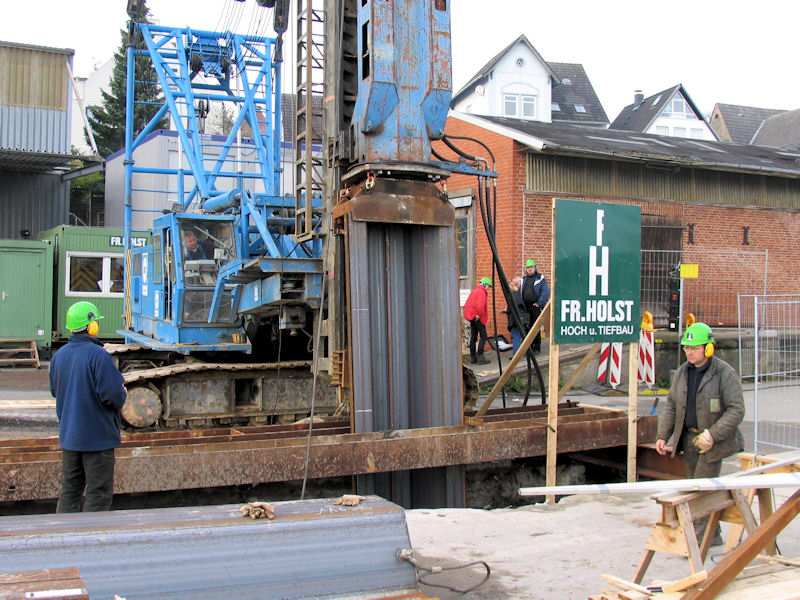

Heute wurde die erste Bohle in den Grund gerammt.
Die örtliche Presse wurde auch zu diesem Ereignis geladen.
Rechts von der Ramme Jörg Exner und Ulrich Schwarz von der Stadt Kappeln
und der Baustellen-Polier Dieter Ehlers von der Baufirma FR. HOLST aus Hamburg.

Siehe auch Schlei-Boten vom 2. November 2004:
Sensoren kontrollieren Rammschläge für den neuen Tagesliegerhafen

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 15:02 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

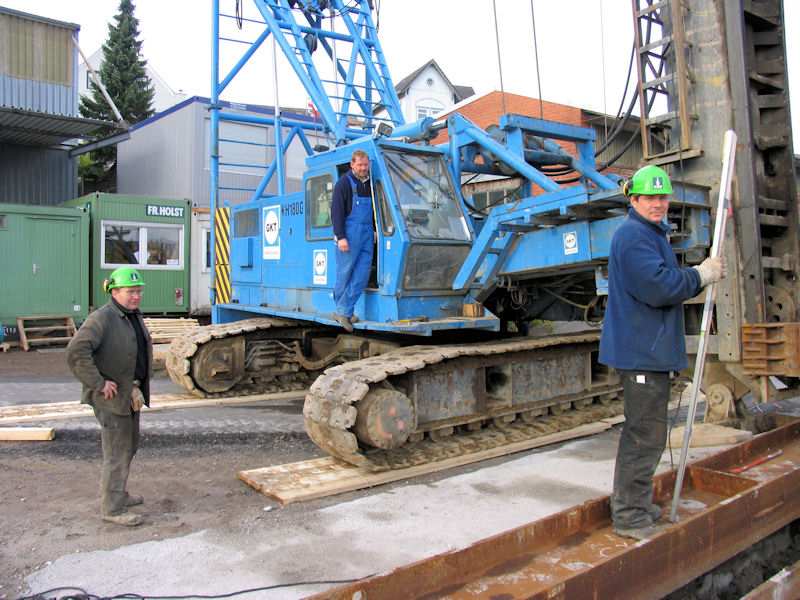

Die „Drei von der Ramme" von links nach rechts:
Egbert Hess (FR. HOLST),
Thomas Roloff (GKT -> Maschinenführer der Ramme)
und Ronny Jeske (FR. HOLST)

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 15:09 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Die erste Bohle wird gerade weiter in den Grund gerammt.
Im Hintergrund informieren Jörg Exner und Ulrich Schwarz die Dame von der Presse.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 15:24 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

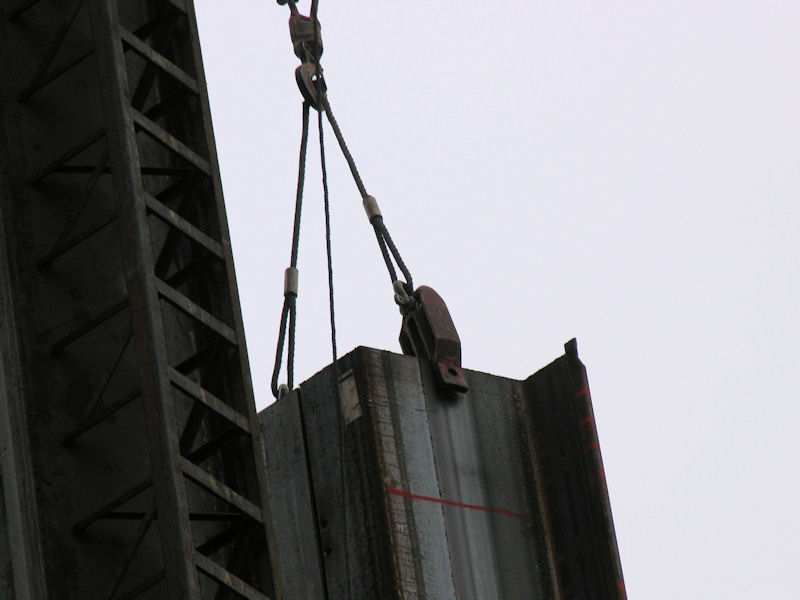

Die zweite Bohle wird mit Hilfe des Mäklers hochgezogen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

01.11.2004 - 15:31 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Die zweite Bohle wird in das Schloss der ersten Bohle eingefädelt
und bis zum Boden des Rammschlitzes langsam heruntergelassen.
Nach Überprüfung der Lage der Bohle kann diese eingerammt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

02.11.2004 - 11:32 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

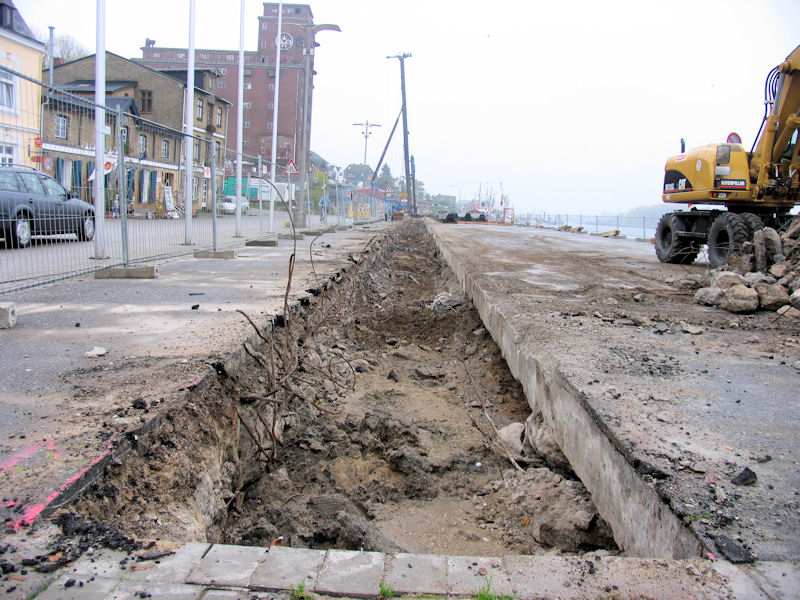

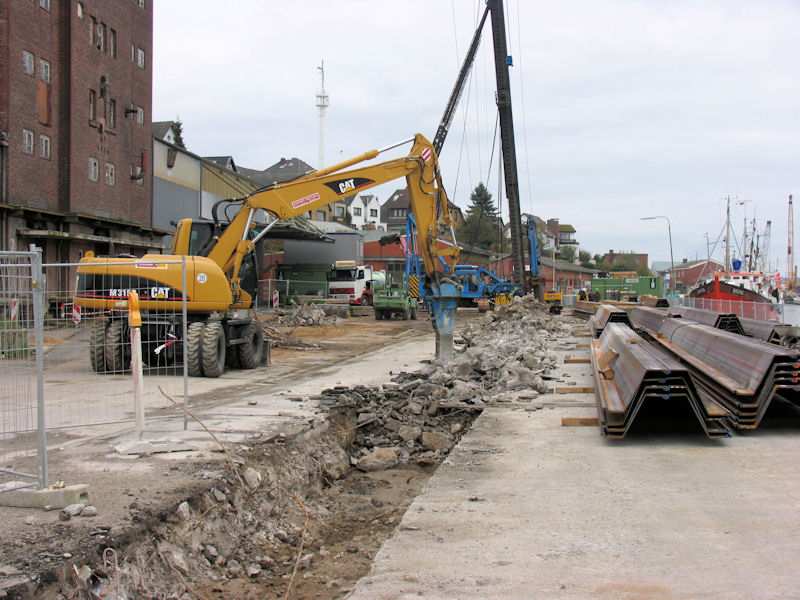

Nordende der Kaiplatte
Der Bagger ist dabei das letzte Stück des Rammschlitzes aufzustemmen.
Jetzt müssen die Betonbrocken noch per LKW abgefahren werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

02.11.2004 - 11:39 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

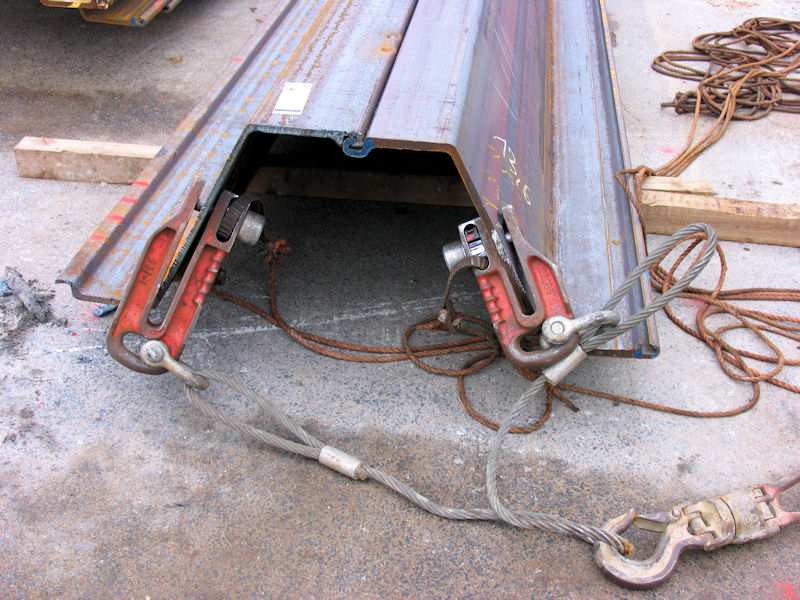

Eine neue Spundwandbohle liegt bereit.
Die beiden Robb-Schäkel zum Emporziehen der Bohle sind bereits angeschlagen.
(Die Spezial-Schäkel wurden nach dem Hersteller benannt)

Foto: Eckhard Schmidt - Kappeln - (C) 2004

02.11.2004 - 11:40 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Die ersten Meter Spundwandbohlen sind gerammt.
Die Bohlen werden noch tiefer eingerammt werden,
wenn die Rammführung entfernt ist.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

02.11.2004 - 11:51 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

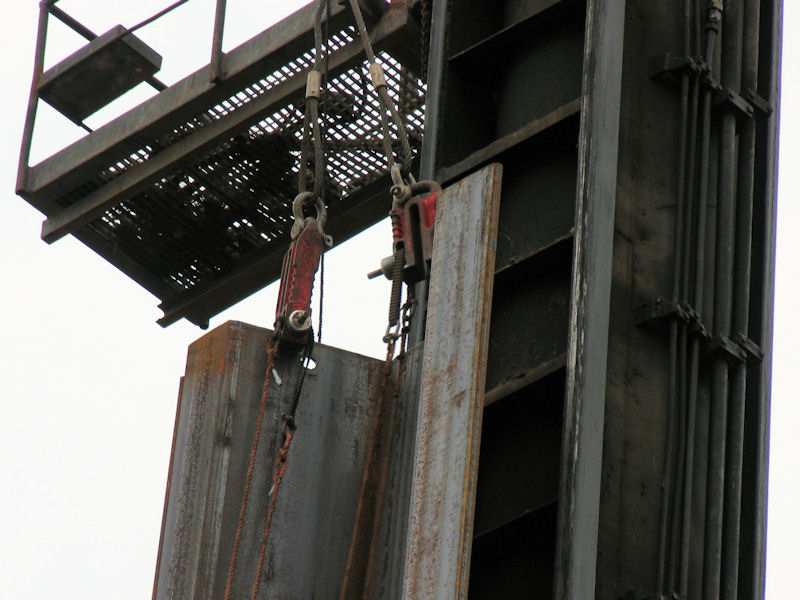

Die Bohle hängt jetzt an den beiden Robb-Schäkeln
und wird unten am Boden in das Schloss der letzten eingerammten Bohle eingefädelt.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

02.11.2004 - 11:52 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Die neue Bohle ist fertig in die rechts daneben sitzende Bohle eingefädelt worden.
Egbert Hess hält die beiden Seile zum Öffnen der Robb-Schäkel.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

02.11.2004 - 11:52 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Die Bolzen der beiden Robb-Schäkel sind jetzt mit Hilfe der Seile
aus den Kranlöchern der Bohle herausgedreht worden
und können jetzt bei der nächsten Bohle am Boden eingehängt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 11:22 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

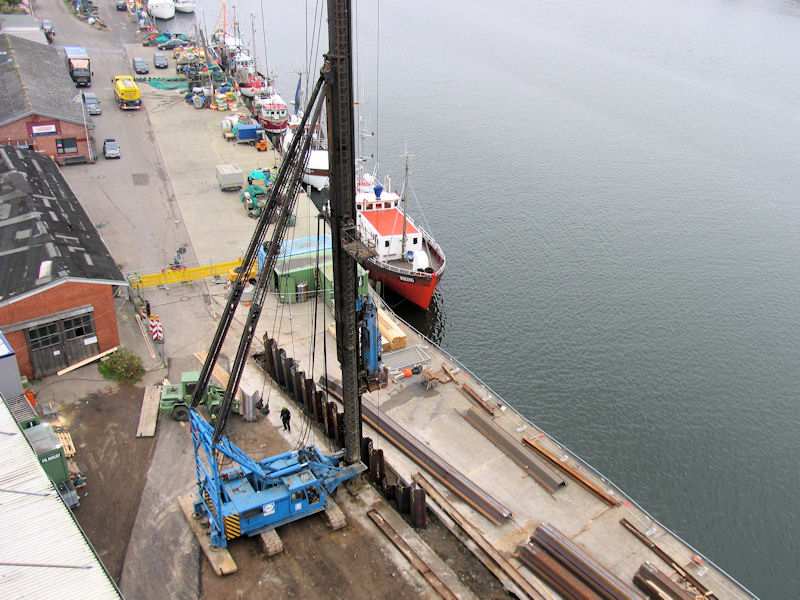

Ansicht von oben
Der erste Abschnitt (eine Länge Rammführung) ist fertig gerammt.
Die Bohlen müssen jetzt ohne Rammführung noch etwas tiefer eingerammt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 11:23 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Ansicht von oben
Der erste Abschnitt (eine Länge Rammführung) ist fertig gerammt.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 11:26 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

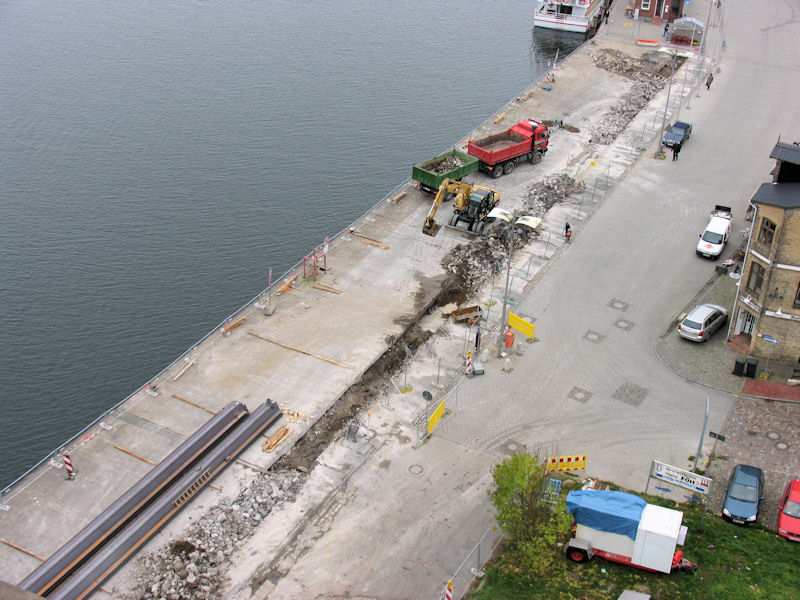

Blick von oben auf die Stemmarbeiten am Rammschlitz.
Es fehlt nur noch ein kurzes Stück.
Die Betonstücke werden gerade auf einen LKW mit Anhänger geladen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 11:34 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

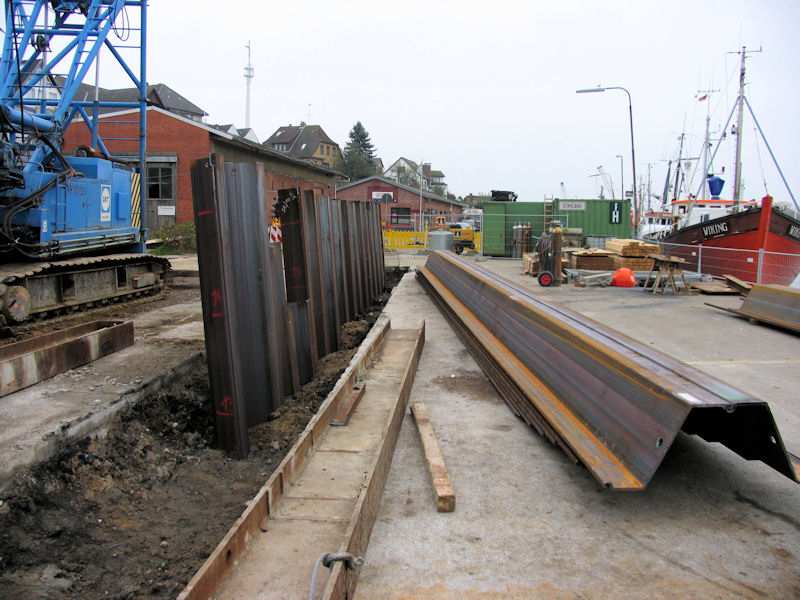

Ansicht von Süden
Die ersten eingerammten Spundwandbohlen

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 11:41 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

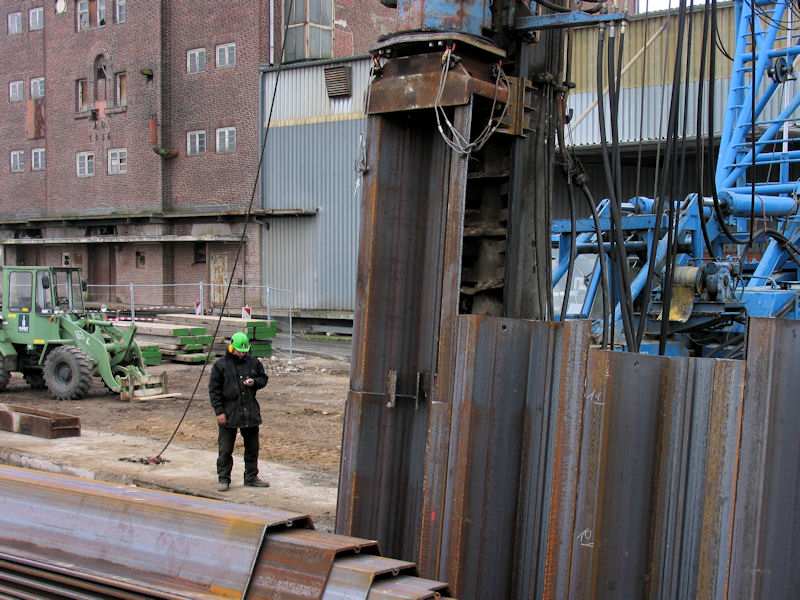

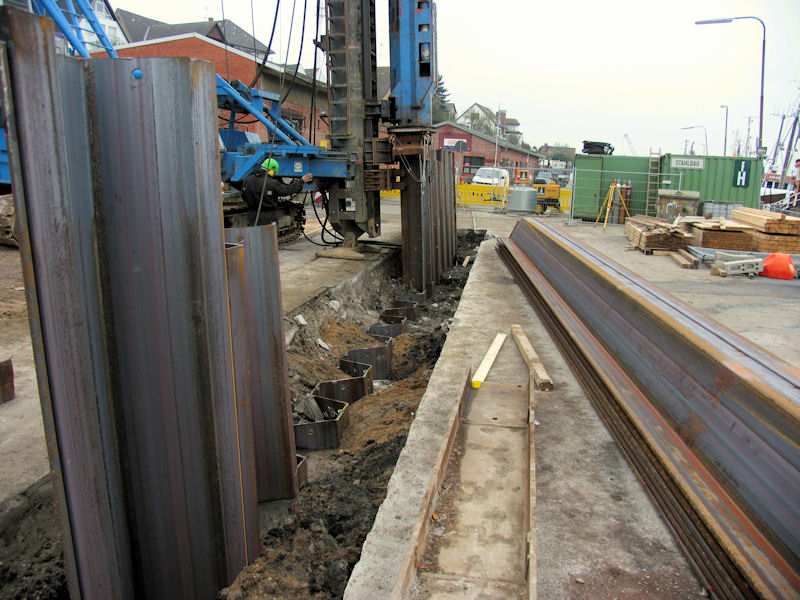

Blick auf eine bereits tiefer eingerammte Bohle.
Sie muss mit Hilfe eines Adapters noch etwas tiefer gerammt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 11:47 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

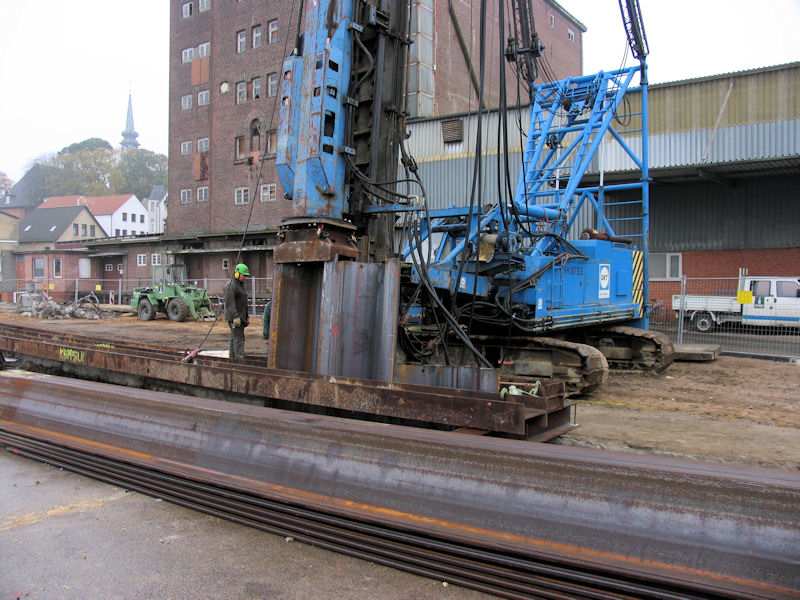

Am Bär wird gerade der Adapter befestigt.
Der Adapter besteht aus einem kurzen Stück Bohle ohne seitliche Schlossverbindungen.

Die Bohle muss auch nach hinten hin per Drahtseil befestigt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 14:45 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

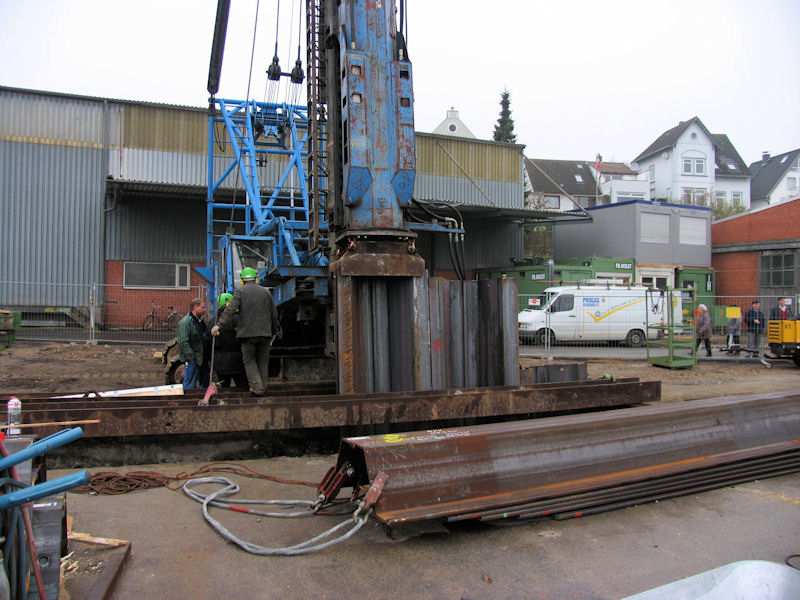

Mit Hilfe des Adapters werden die Spundwandbohlen noch tiefer in das Erdreich gerammt.
Ronny Jeske zählt mit einem Handzählgerät die Rammschläge pro Bohle.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

03.11.2004 - 14:47 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Die Spundwandbohlen haben jetzt ihre endgültige Tiefe erreicht.
Die vorderen werden später tiefer gerammt,
wenn die nächsten Bohlen in meine Richtung gerammt sind.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:25 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Alle Bohlen des ersten Rammabschnittes sind bis auf die angrenzende Bohle
zum zweiten Abschnitt tiefer gerammt worden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:29 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Wegen einem technischen Problem mit der Ramme
können die Bohlen des zweiten Rammabschnittes etwas später gerammt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:29 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

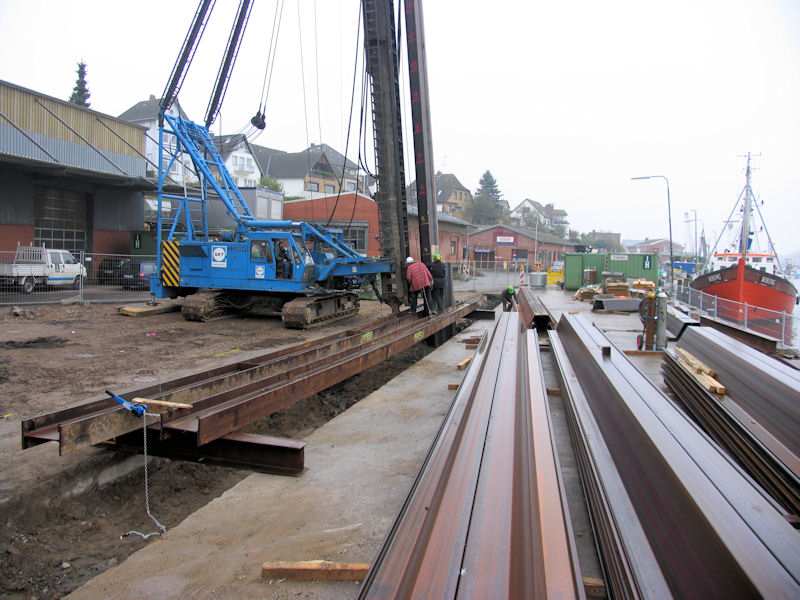

Die Spundwandbohlen wurden so bestellt
und auf der Kaiplatte abgelegt wo sie gebraucht werden.
Die Bohlen können dann mit dem Mäkler hochgezogen werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:34 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen

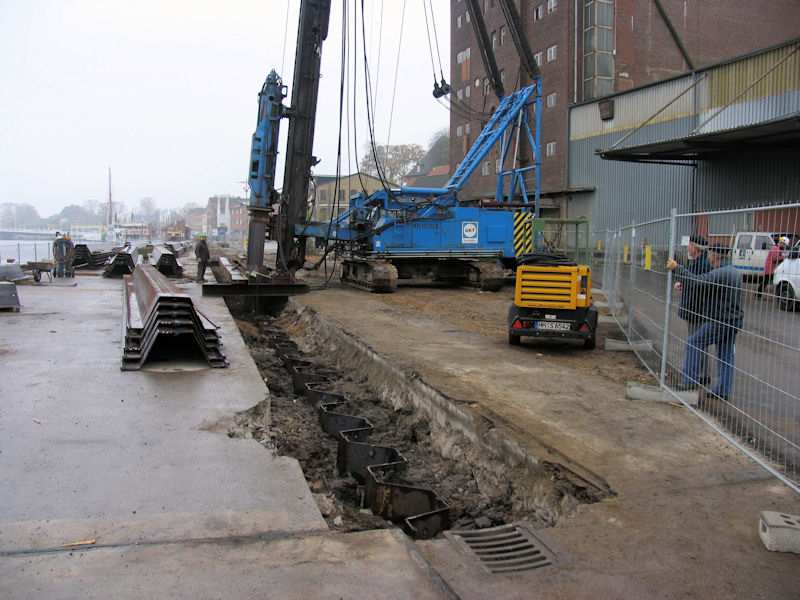

Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Der Rammschlitz ist jetzt komplett fertig.
Ansicht von Süden

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:40 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Arbeiten am zweiten Rammabschnitt
Ansicht von Süden

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:41 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Arbeiten am zweiten Rammabschnitt
Ansicht von Südosten

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:41 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Arbeiten am zweiten Rammabschnitt
Ansicht von Nordosten

Foto: Eckhard Schmidt - Kappeln - (C) 2004

04.11.2004 - 11:44 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Arbeiten am zweiten Rammabschnitt
Ansicht von Norden

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:25 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Blick von oben die ersten 26 eingerammten Doppelbohlen (ARBED -> Z-Profil -> AZ 34).

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:26 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

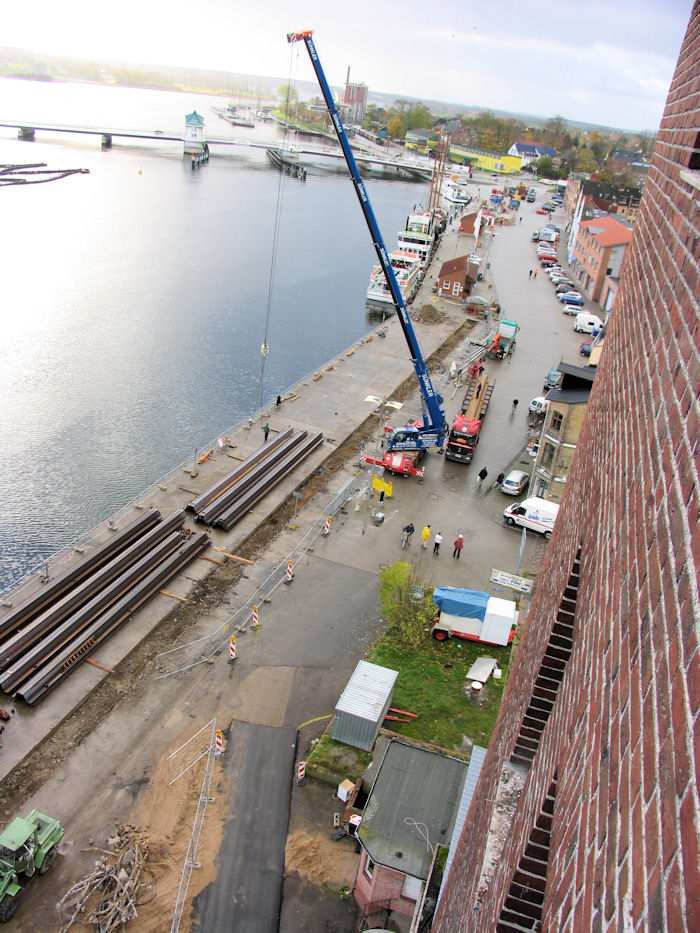

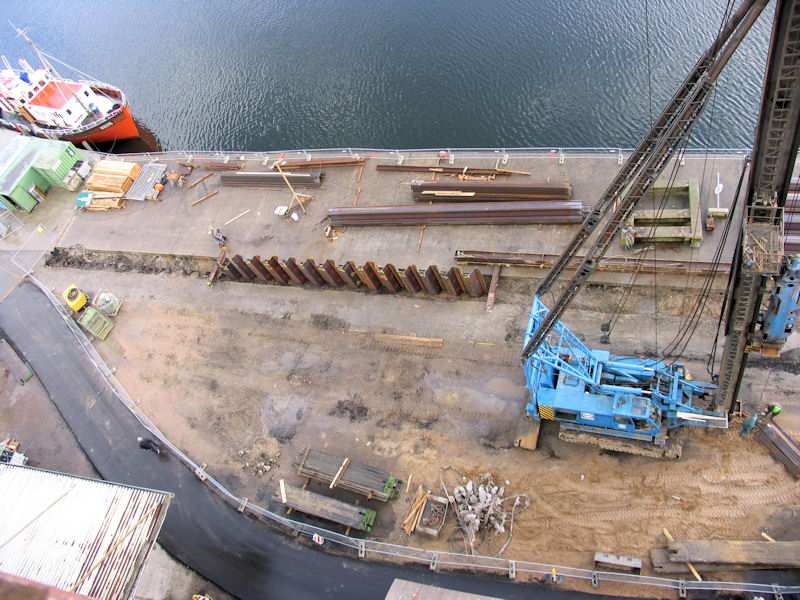

Blick von oben in Richtung Süden.
Gut zu erkennen ist der Rammschlitz.

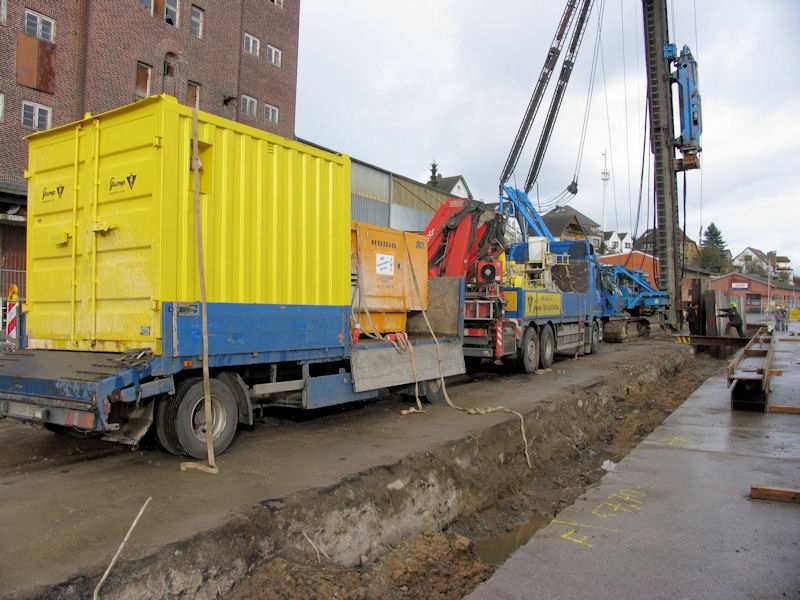

Auf der Kaiplatte werden gerade weitere Bohlen abgeladen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:27 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Von den 26 Doppelbohlen sind bereits 12 Stück auf ihre endgültige Tiefe gerammt.
Die rechten 14 Stück Bohlen müssen noch mit einem Adapter tiefer gerammt werden.
Die Länge der bereits gerammten Spundwand beträgt -> 26 x 1,26 m = 32,76 m.
(Gesamtlänge der Spundwand = 160 m)

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:28 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

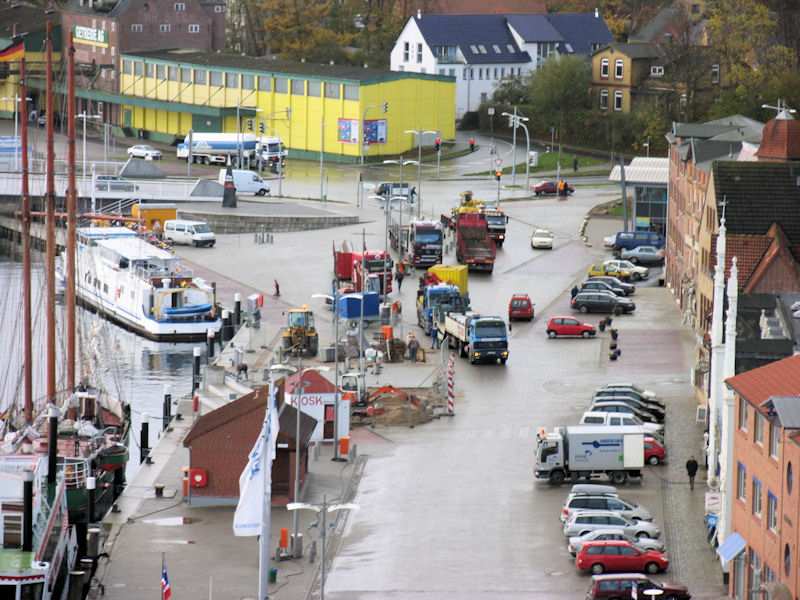

Blick von oben auf das Südende der Kaiplatte.
Gerade wird eine Bohle abgeladen.
Die Fahnenmasten und Straßenlampen werden gerade in diesem Bereich abgebaut.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:29 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Blick auf das Hafenvorfeld mit der Wassertreppe (links im Bild).
Hier haben sich momentan einige LKWs geparkt
die von der Baustelle kommen oder noch dorthin wollen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:43 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Die Firma Stump Spezialtiefbau bringt ihre Gerätschaften,
um die Bohrlöcher für die GEWI-Pfähle der Spundwand zu erstellen,
die Pfähle einzuführen und die Löcher mit Zement zu verpressen.

Siehe auch obige Zeichnungen zum Gastliegerhafen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:54 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

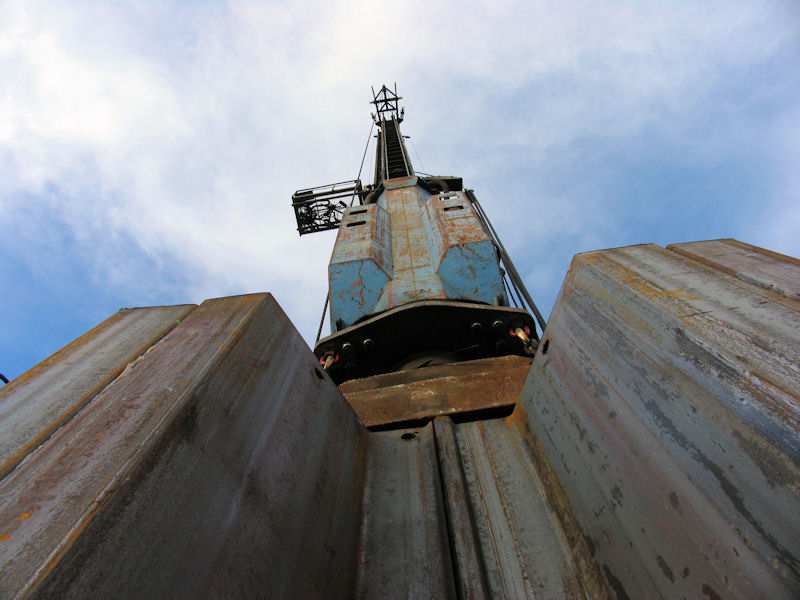

Blick von unten auf die gerammten Spundwandbohlen
und der Ramme mit dem Bär (blaues Teil) und dem 33 m hohen Mäkler.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 11:56 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

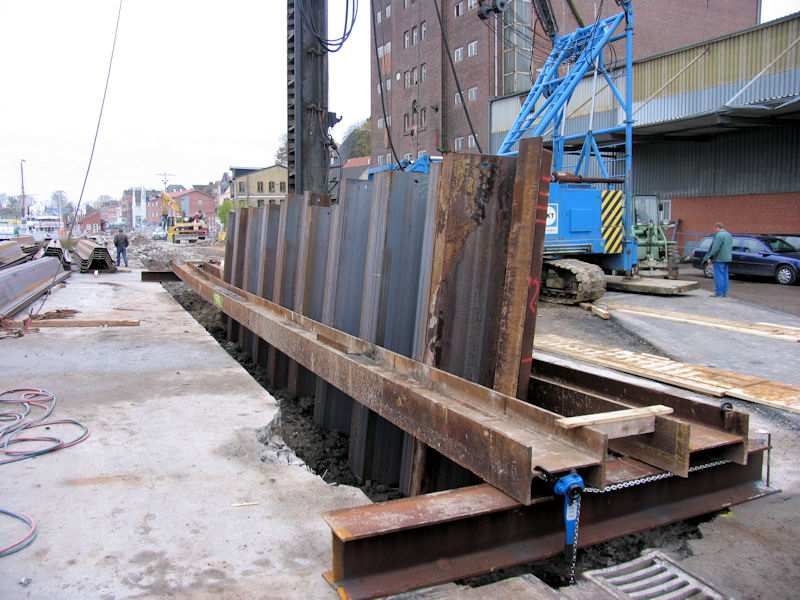

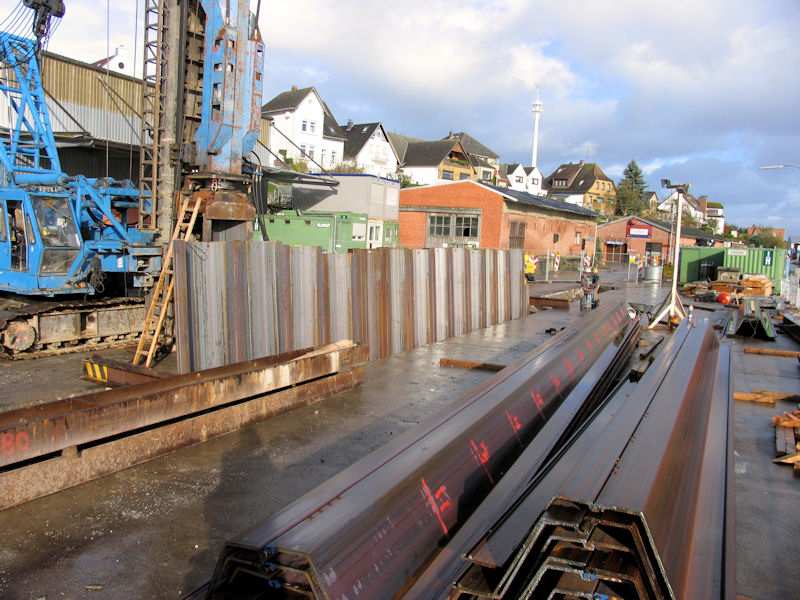

Blick auf die gerammten Spundwandbohlen.
Bei der Ramme wird gerade der Adapter befestigt,
um die Bohlen noch tiefer rammen zu können.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 12:28 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

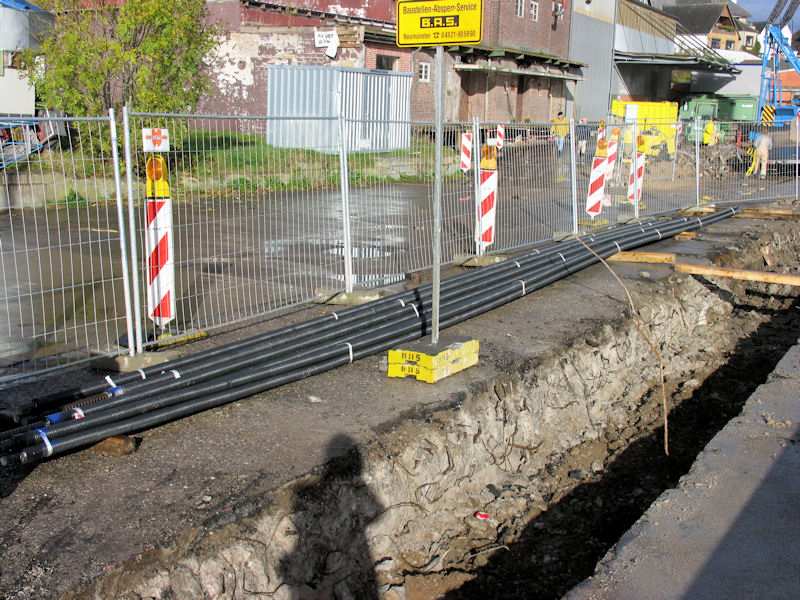

Hier lagern 6 Stück GEWI-Pfähle + Verlängerungen.
Mit diesen Pfählen wird die Spundwand zum Land hin verankert.

Siehe auch obige Zeichnungen zum Gastliegerhafen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 12:30 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

Blick auf die demontierten Fahnen- und Lampenmasten.
Diese müssen wegen den Rammarbeiten kurzzeitig weichen.

Foto: Eckhard Schmidt - Kappeln - (C) 2004

05.11.2004 - 12:36 Uhr - Kappeln/Schlei: Nordhafen

Abriss Kaiplatte und Neubau Gastliegerhafen
Kaiabschnitt 3: Abriss der Kaiplatte - Vorarbeiten

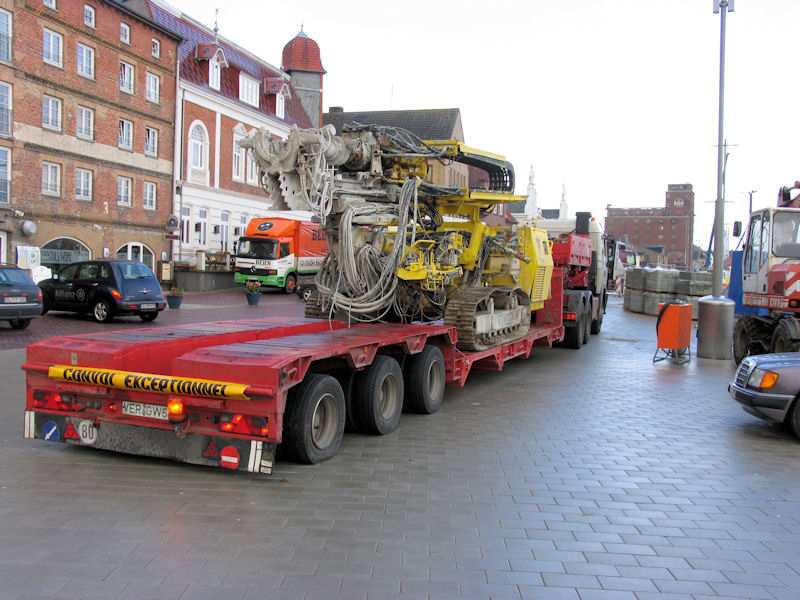

Die Bohrmaschine für die Bohrung der Löcher der GEWI-Pfähle
wartet noch auf einem Tieflader auf die Entladung.

Foto: Eckhard Schmidt - Kappeln - (C) 2004
