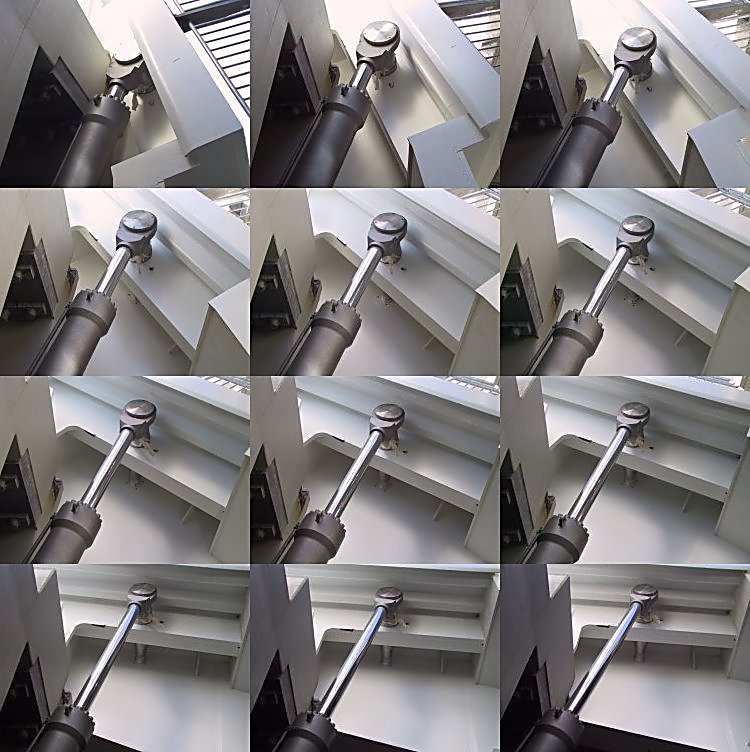

Brückenklappe - Hydraulikzylinder: Stellung Hochlage -> Stellung Verkehrslage
Stellung Hochlage der Klappe: Der Kolben ist fast ganz in den Hydraulikzylinder eingefahren.
(Siehe obere Reihe, linkes Bild)
Stellung Verkehrslage der Klappe: Der Kolben ist fast ganz aus dem Hydraulikzylinder ausgefahren.
(Siehe untere Reihe, rechtes Bild)
Beim Schließen der Klappe (Stellung Hochlage -> Stellung Verkehrslage)
wird der Rückarm der Klappe (rechts vom Hydraulikzylinder) angehoben
und der Vorderarm der Klappe (links vom Hydraulikzylinder) abgesenkt.
Foto: Eckhard Schmidt - Kappeln - (C) 2002
