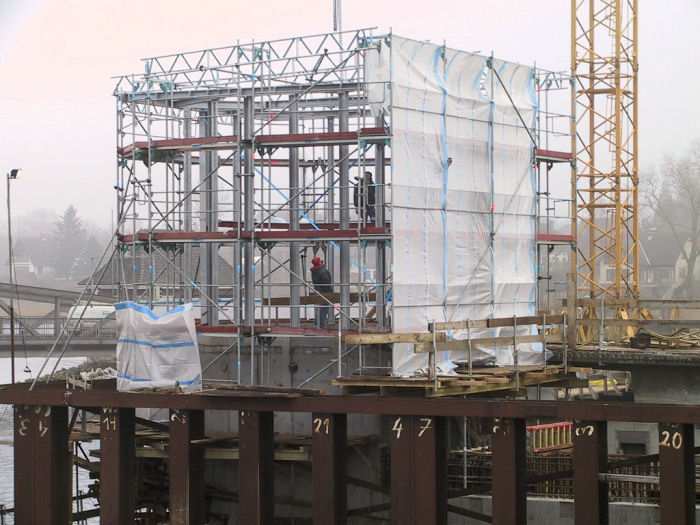

14.01.2002 - 11:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick vom Pfeiler 50 auf das Nordende vom Pfeiler 40.
Das Baugerüst wird seitlich und oben mit Planen abgedeckt.
Die feuerverzinkten Träger des Stahlgerüstes vom Brückenwärterhaus
sollen mit Brandschutzfarbe gestrichen werden.

Siehe auch: Das Brückenwärterhaus (Farbvariante 1)

Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke
Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke

Foto: Eckhard Schmidt - Kappeln - (C) 2002

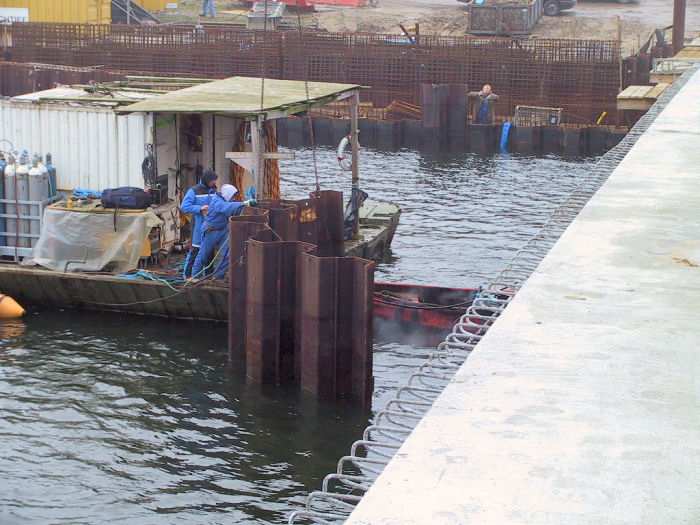

14.01.2002 - 11:40 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 60


Blick auf das Südende der ehemaligen Baugrube vom Pfeiler 60.
Ein Taucher ist gerade dabei die letzten Bohlen der Spundwand
direkt über dem Schleiboden abzubrennen.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

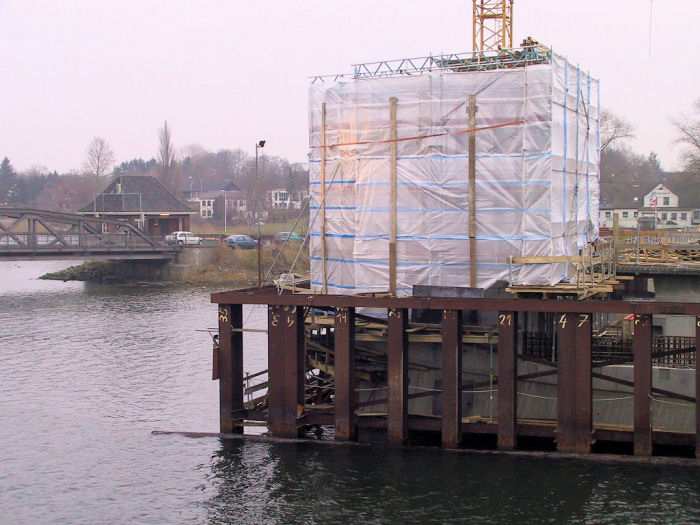

15.01.2002 - 11:41 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick vom Pfeiler 50 auf das Nordende vom Pfeiler 40.
Das Baugerüst wurde seitlich und oben komplett mit Planen abgedeckt.
Der so gebildete Innenraum wird nun mit Hilfe von zwei Heizgebläsen (Ölfeuerung) beheizt.
Die feuerverzinkten Träger des Stahlgerüstes vom Brückenwärterhaus
werden mit Brandschutzfarbe gestrichen.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

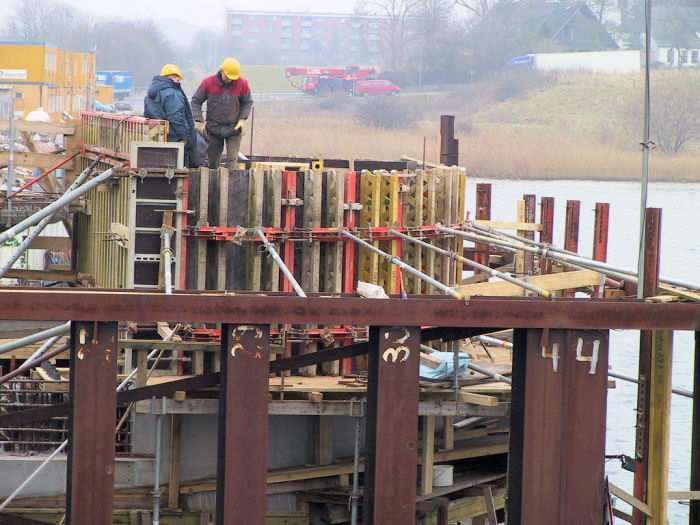

15.01.2002 - 11:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick vom Pfeiler 50 auf das Südende vom Pfeiler 40.
Der obere Teil des Treppenhauses ist fertig eingeschalt
und soll heute noch betoniert werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

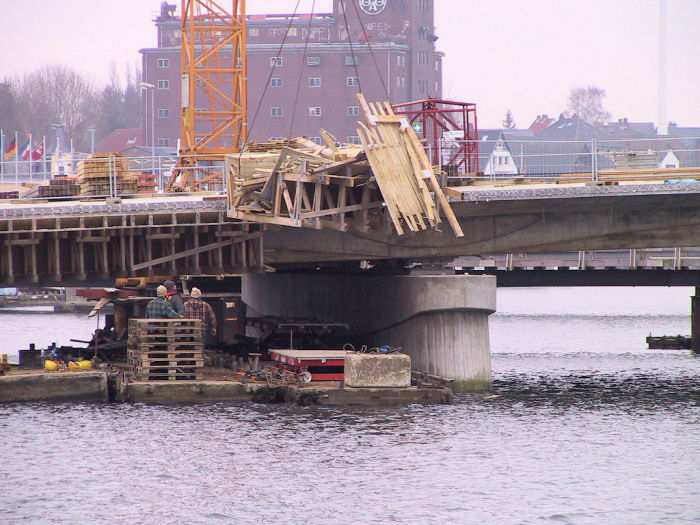

15.01.2002 - 15:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenüberbau Kappeln


Mitarbeiter des A-Teams aus Cottbus
haben gerade wieder ein Modul der Schalung ausgebaut.
Es wird gerade vom Turmdrehkran angehoben
und westlich vom Widerlager 70 abgesetzt.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

15.01.2002 - 15:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick vom Südhafen in Richtung Südende vom Pfeiler 40.
Der obere Teil des Treppenhauses wird gerade betoniert.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

16.01.2002 - 11:08 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 20


Mit Hilfe einer LKW-Betonpumpe werden gerade
die Granitsteine rund um den Pfeiler 20 mit Mörtel verklammert.
Anschließend können die Bohlen der Spundwand der Baugrube
direkt über dem Schleiboden abgebrannt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

16.01.2002 - 11:10 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick von oben auf die Bewehrung des Fundamentes vom Drehlager D.
Alle Fundamente der vier Drehlager
und der obere Teil der westlichen Seitenwand des Pfeilers werden gerade eingeschalt.

Drehlager der Klappen vom Pfeiler 40
Süden <-- -A- --- -B--C- --- -D- --> Norden
Osten
Brückenüberbau

Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten


Foto: Eckhard Schmidt - Kappeln - (C) 2002

16.01.2002 - 12:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Blick auf das Südende vom Pfeiler 50.
Es wird gerade der untere Teil des Treppenhauses
mit Hilfe des Betonverteilermastes betoniert.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

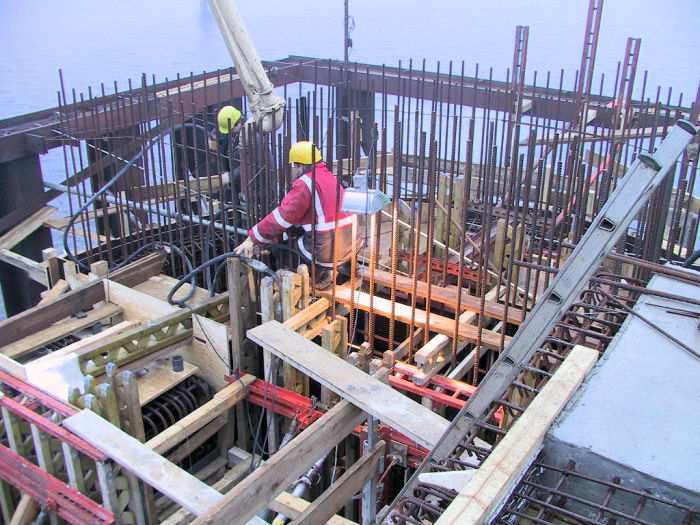

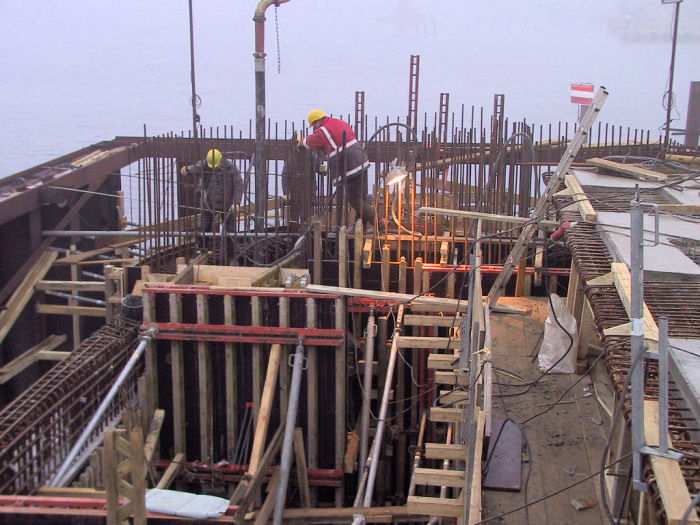

16.01.2002 - 15:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Blick auf das Südende vom Pfeiler 50.
Es wird gerade der untere Teil des Treppenhauses
mit Hilfe des Betonverteilermastes betoniert.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

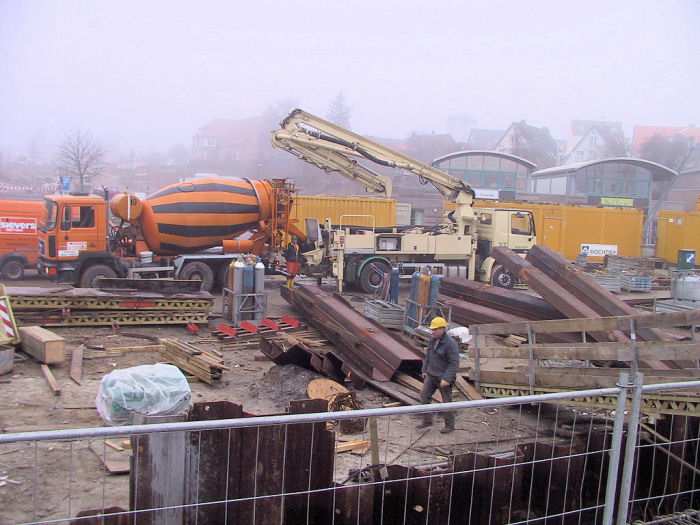

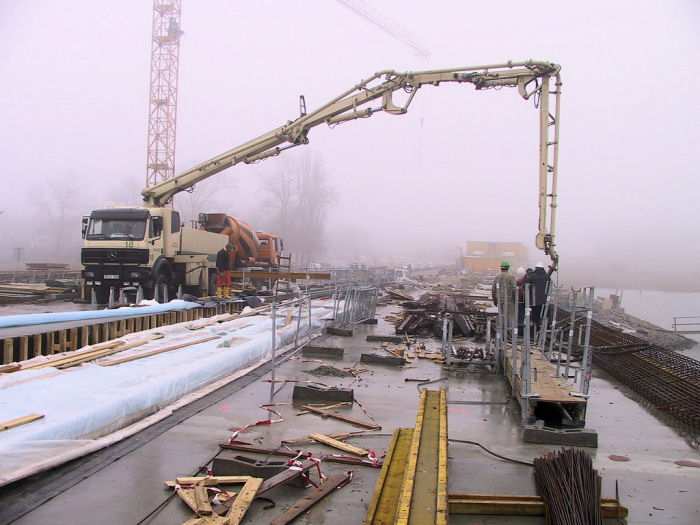

16.01.2002 - 15:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen - Pfeiler 50


Hier wird der Beton mit Hilfe einer LKW-Betonpumpe und der vorhandenen Rohrleitung
in Richtung Betonverteilermast auf dem Baugerüst des Pfeiler 50 gepumpt
und dort in die Schalung des Treppenhauses eingeleitet.
Es ist dies die letzte Aktion der Firma Neuland Beton aus Hamburg
auf der Brückenbaustelle in Kappeln.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

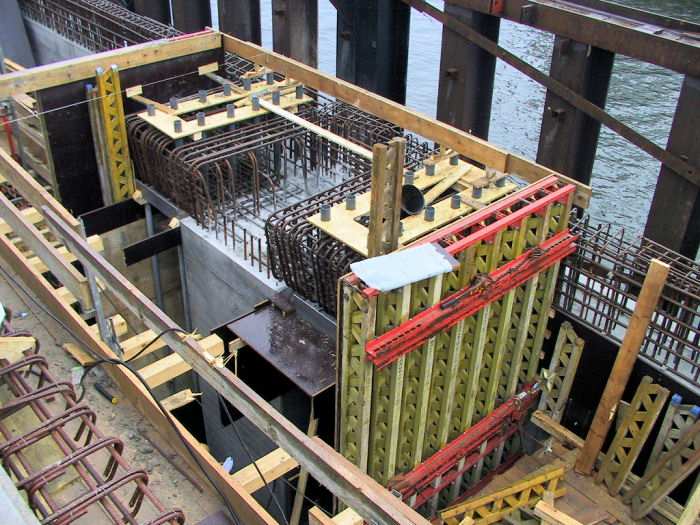

17.01.2002 - 11:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Blick von oben auf die Bewehrung der Fundamente der Drehlager C und B.
Auch diese Fundamente werden eingeschalt.

Drehlager der Klappen vom Pfeiler 50
Norden <-- -D- --- -C--B- --- -A- --> Süden
Westen
Brückenüberbau

Foto: Eckhard Schmidt - Kappeln - (C) 2002

17.01.2002 - 11:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Blick von oben auf die Bewehrung des Fundamentes vom Drehlager A.
Auch dieses Fundament wird eingeschalt.

Rechts im Bild der betonierte untere Teil des Treppenhauses.

Drehlager der Klappen vom Pfeiler 50
Norden <-- -D- --- -C--B- --- -A- --> Süden
Westen
Brückenüberbau

Foto: Eckhard Schmidt - Kappeln - (C) 2002

17.01.2002 - 11:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Blick auf das Südende vom Pfeiler 50.
Der untere Teil des Treppenhauses wurde gestern betoniert.
Aus dem Beton ragen die Anschlusseisen
für den oberen Teil des Treppenhauses empor.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

17.01.2002 - 11:40 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen - Pfeiler 50


Da geht er hin der Betonverteilermast.
Fast 14 Monate prägte er mit das Bild der Baustelle.
Mal saß er seitlich auf den Baugerüsten der Pfeiler 40 oder 50
und nebenbei half er auch noch mit beim Betonieren der Pfeiler 30 und 60.
Mit Hilfe der Firma Ostseedienst aus Kappeln wurde er heute abgebaut
und wird gerade auf einen Anhänger verladen,
um zurück nach Hamburg transportiert zu werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

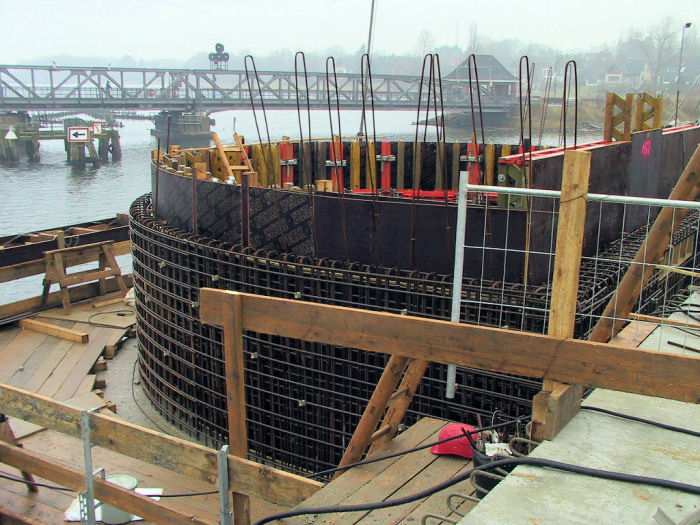

17.01.2002 - 11:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Blick auf das Nordende vom Pfeiler 50.
Die Bewehrung für den oberen Teil des Maschinenraumes ist fertig.
Jetzt können die äußeren Schalwände aufgestellt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

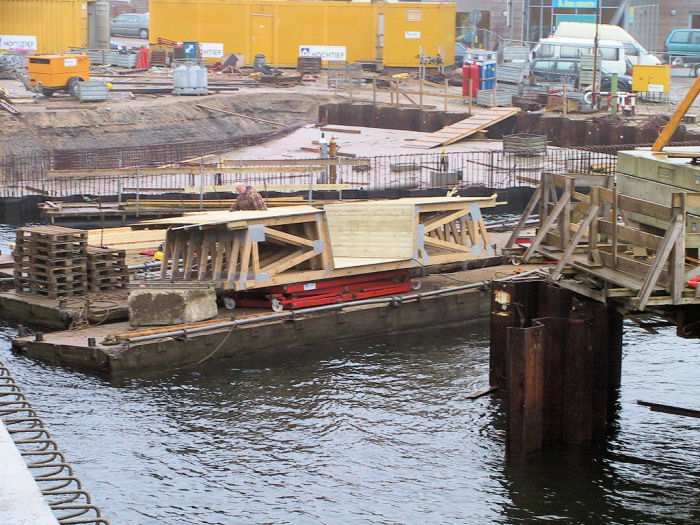

17.01.2002 - 11:43 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenüberbau Kappeln


Auch die Mitarbeiter des A-Teams aus Cottbus sind bald fertig
mit dem Ausbau der Schalungsmodule des Brückenüberbaus Kappeln.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

17.01.2002 - 11:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Blick von oben auf die Bewehrung der Fundamente der Drehlager C und B.
Andreas Andresen ist dabei diese Fundamente einzuschalen.

Drehlager der Klappen vom Pfeiler 50
Norden <-- -D- --- -C--B- --- -A- --> Süden
Westen
Brückenüberbau

Foto: Eckhard Schmidt - Kappeln - (C) 2002

17.01.2002 - 14:56 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick von oben auf die Bewehrung der Fundamente
vom Drehlager A (links im Bild) und B (rechts im Bild).
Alle Fundamente der vier Drehlager
und der obere Teil der westlichen Seitenwand des Pfeilers werden gerade eingeschalt.

Drehlager der Klappen vom Pfeiler 40
Süden <-- -A- --- -B--C- --- -D- --> Norden
Osten
Brückenüberbau

Foto: Eckhard Schmidt - Kappeln - (C) 2002

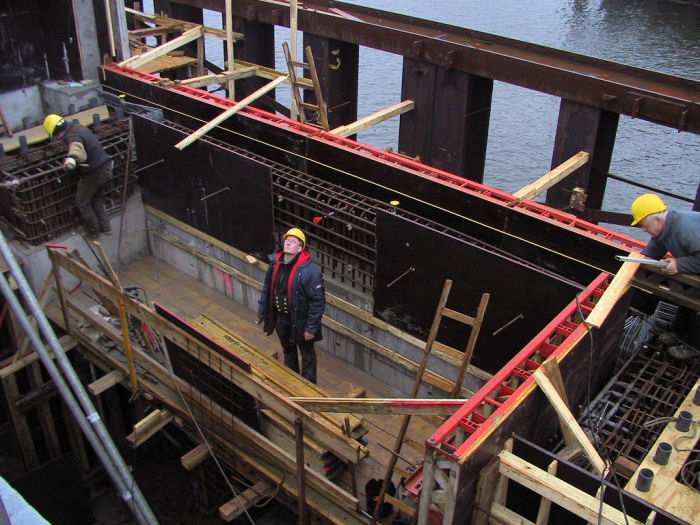

17.01.2002 - 14:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick von Süden in Richtung Norden.
Alle Fundamente der vier Drehlager
und der obere Teil der westlichen Seitenwand des Pfeilers werden gerade eingeschalt.

Drehlager der Klappen vom Pfeiler 40
Süden <-- -A- --- -B--C- --- -D- --> Norden
Osten
Brückenüberbau

Foto: Eckhard Schmidt - Kappeln - (C) 2002

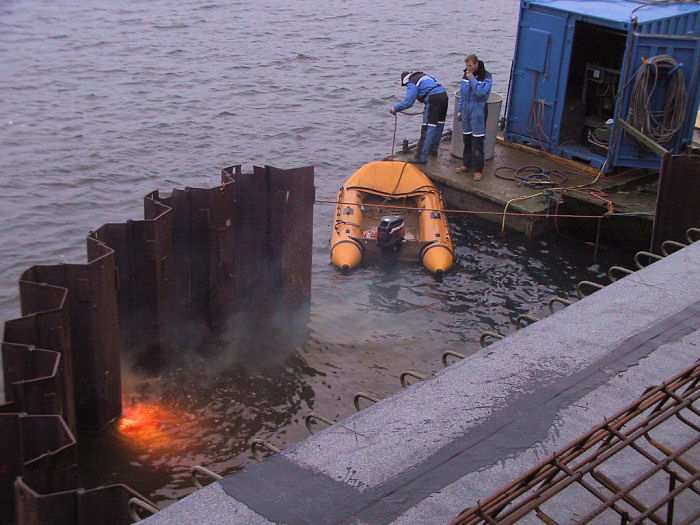

17.01.2002 - 15:09 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 20


Blick auf das Südende der Baugrube vom Pfeiler 20.
Ein Taucher ist gerade dabei die Bohlen der Spundwand
direkt über dem Schleiboden abzubrennen.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

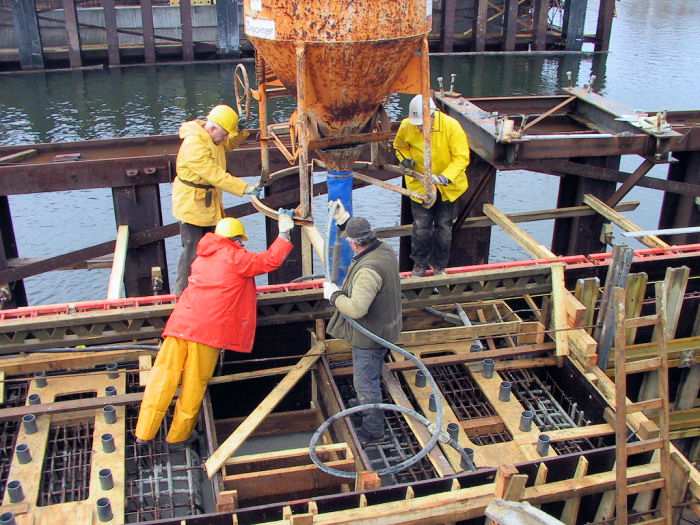

18.01.2002 - 12:08 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick auf die Schalung der Fundamente der Drehlager B und C.
Heute werden alle Fundamente der vier Drehlager
und der obere Teil der westlichen Seitenwand des Pfeilers betoniert.

Drehlager der Klappen vom Pfeiler 40
Süden <-- -A- --- -B--C- --- -D- --> Norden
Osten
Brückenüberbau

Foto: Eckhard Schmidt - Kappeln - (C) 2002

18.01.2002 - 12:23 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick auf die Schalung der Fundamente der Drehlager B und C.
Heute werden alle Fundamente der vier Drehlager
und der obere Teil der westlichen Seitenwand des Pfeilers betoniert.

Drehlager der Klappen vom Pfeiler 40
Süden <-- -A- --- -B--C- --- -D- --> Norden
Osten
Brückenüberbau

Foto: Eckhard Schmidt - Kappeln - (C) 2002

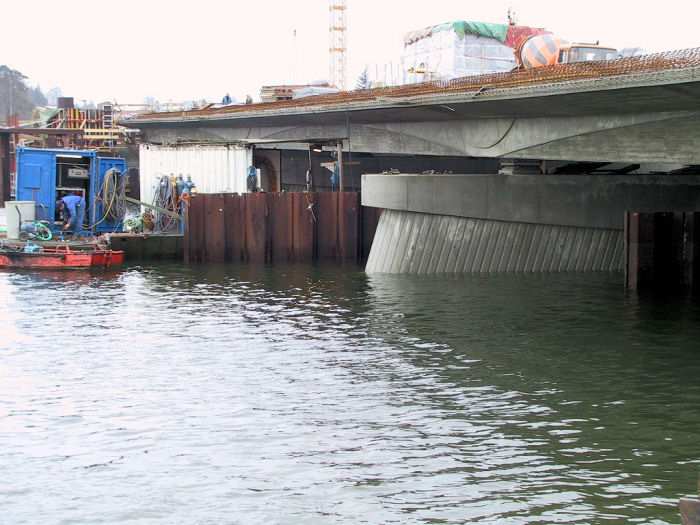

18.01.2002 - 12:26 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 20


Blick vom Widerlager 10 in Richtung Pfeiler 20.
Es werden gerade die Bohlen der Spundwand über dem Schleiboden abgebrannt.
Beim Abbrennen kann kein Kran eingesetzt werden,
da die Bohlen sich unterhalb der Brücke befinden.

Die Bohlen müssen daher mit einem Ponton gesichert werden
und nach dem Abbrennen seitlich herausgezogen werden.
Erst jetzt können sie mit Hilfe eines Kranes angehoben werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2002
