07.01.2002 - 11:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Ellenberg Blick vom Pfeiler 40 in Richtung Widerlager 10. Das erste Teilstück der nördlichen Seitenkappe mit dem Geh- und Radweg ist fertig. Es fehlt nur noch das Brückengeländer. Siehe auch Kappen für den Brückenüberbau Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2002

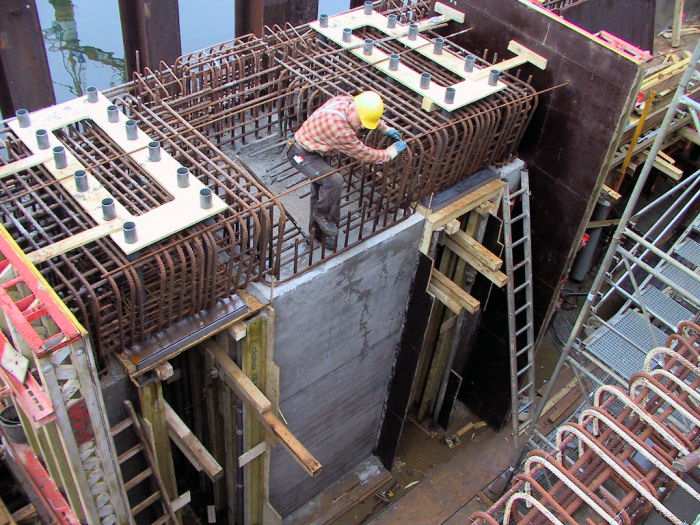

07.01.2002 - 11:46 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick von oben in den Klappenkeller vom Pfeiler 40. Der mittlere Fundament-Pfeiler zwischen den Fundamenten der Drehlager B (links) und C (rechts) wurde teilweise schon ausgeschalt. Die Fundamente für die Lager der Klappen müssen noch eingeschalt und betoniert werden. Anschließend werden die oberen Fundamentplatten eingesetzt und vergossen. Drehlager der Klappen vom Pfeiler 40 Süden <-- -A- --- -B--C- --- -D- --> Norden Osten Brückenüberbau Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten Foto: Eckhard Schmidt - Kappeln - (C) 2002

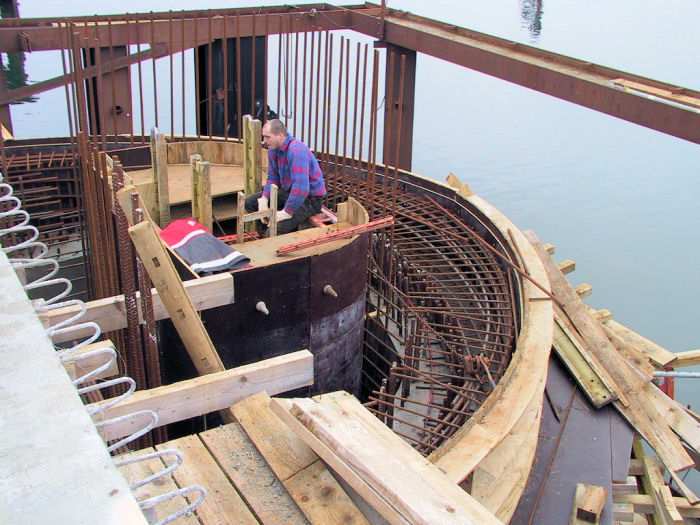

07.01.2002 - 12:15 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick auf das Südende vom Pfeiler 50. Stefan Mordhorst ist gerade dabei die Schalung für den unteren Teil des Treppenhauses einzubauen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

08.01.2002 - 11:27 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von Süden in den Klappenkeller vom Pfeiler 50. Es werden gerade die Schalplatten für die Fundament-Pfeiler der Drehlager aufgestellt. Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

08.01.2002 - 11:278 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick auf das Südende vom Pfeiler 50. Es werden gerade die inneren Schalwände für den Maschinenraum aufgestellt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

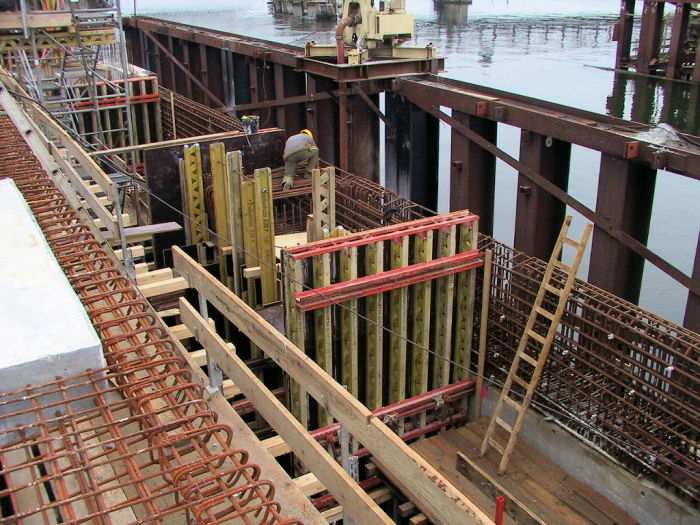

08.01.2002 - 11:29 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben auf die untere Fundamentplatte des Drehlagers D der Westklappe C/D. Der linke Fundament-Pfeiler ist bereits fertig betoniert. Der rechte Fundament-Pfeiler ist fertig eingeschalt. Jetzt muss noch die Bewehrung für das Fundament des Drehlagers D eingebracht werden. Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

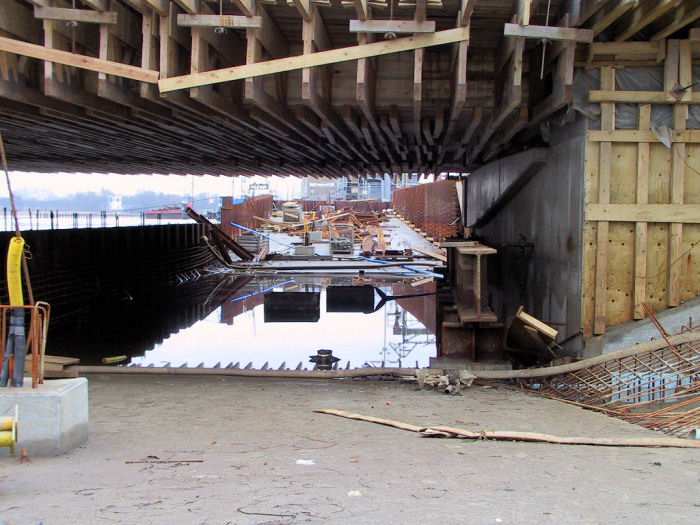

08.01.2002 - 11:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Norden in Unterführung. Auf der anderen Seite ist die südliche Eingangsrampe und rechts im Bild das Widerlager 70 zu erkennen. Unterhalb des Brückenüberbaus hängen noch die Schalungsmodule. Diese werden in den nächsten Tagen abgesenkt und seitlich herausgeholt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

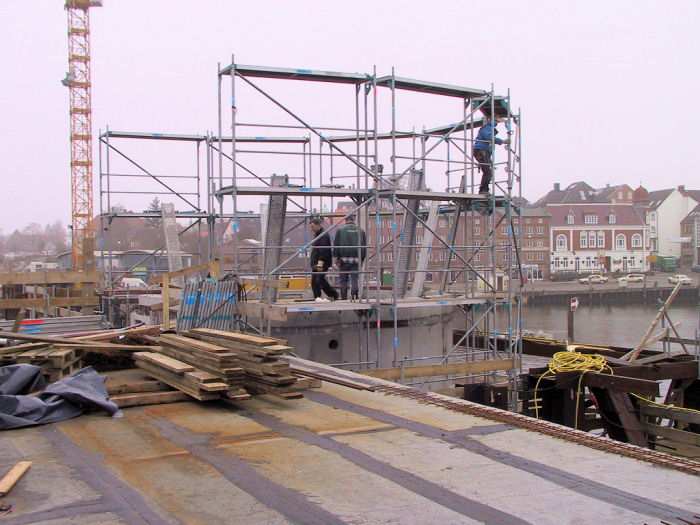

09.01.2002 - 11:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Nordende vom Pfeiler 40. Gerüstbauer der Firma Ralf Nissen aus Kappeln sind gerade ein Baugerüst aufzustellen, damit das Stahlgerüst für das Brückenwärterhaus montiert werden kann. Foto: Eckhard Schmidt - Kappeln - (C) 2002

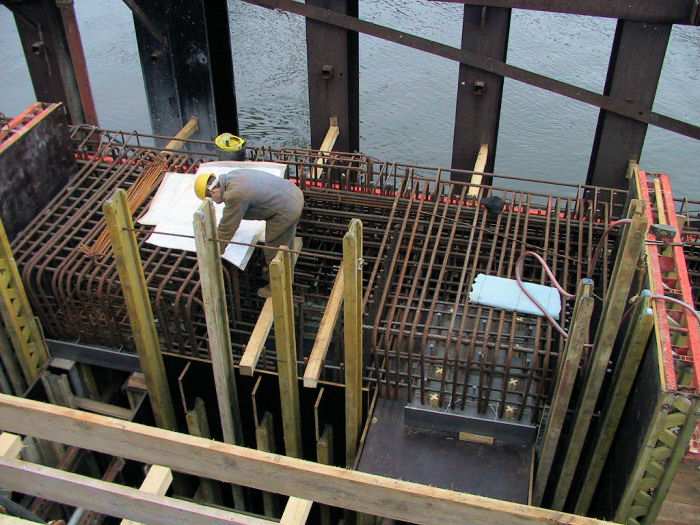

09.01.2002 - 12:05 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben auf die mittleren Fundamente der Klappenlager. Links im Bild: Die Bewehrung für das Fundament des Drehlagers C der Westklappe C/D. Links und rechts von diesem Fundament entsteht je ein Pfeiler. Rechts im Bild: Die Bewehrung für das Fundament des Drehlagers B der Westklappe A/B. Links und rechts von diesem Fundament entsteht je ein Pfeiler. Die Eisenflechter sind dabei die Bewehrung für die Fundamente fertig zu stellen. Die unteren Fundamentplatten wurden bereits eingebaut. Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

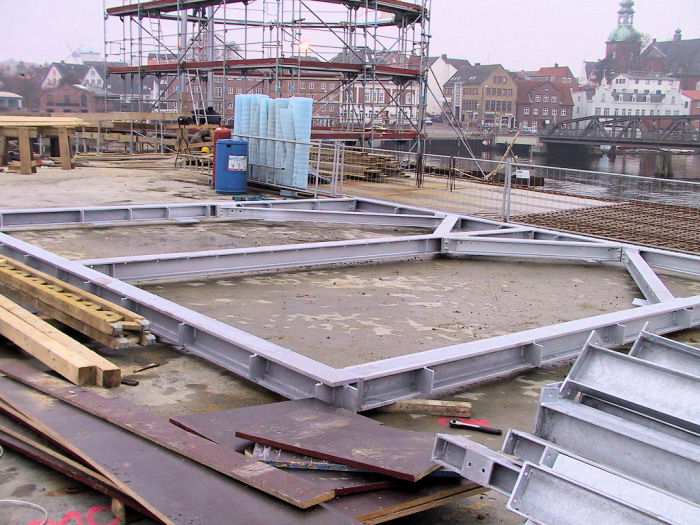

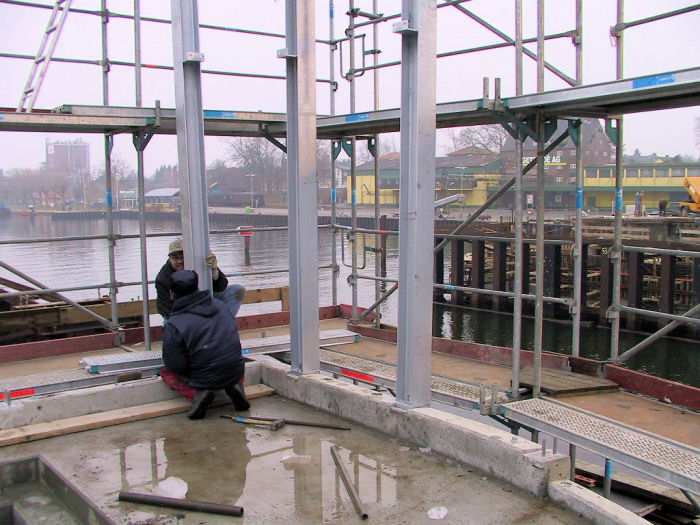

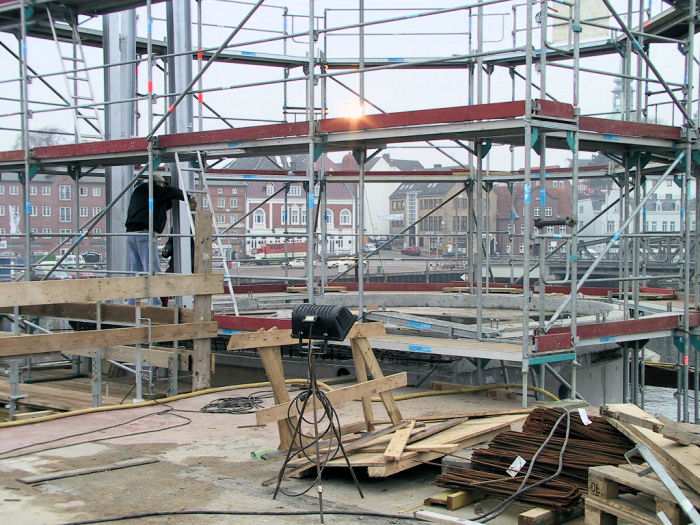

10.01.2002 - 11:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Nordende vom Pfeiler 40. Mitarbeiter der Firma G. Lambert aus Flensburg sind gerade dabei das Stahlgerüst für das Brückenwärterhaus aufzustellen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

10.01.2002 - 11:08 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Nordende vom Pfeiler 40. Mitarbeiter der Firma G. Lambert aus Flensburg sind gerade dabei das Stahlgerüst für das Brückenwärterhaus aufzustellen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

10.01.2002 - 11:20 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Nordende vom Pfeiler 40. Mitarbeiter der Firma G. Lambert aus Flensburg sind gerade dabei das Stahlgerüst für das Brückenwärterhaus aufzustellen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

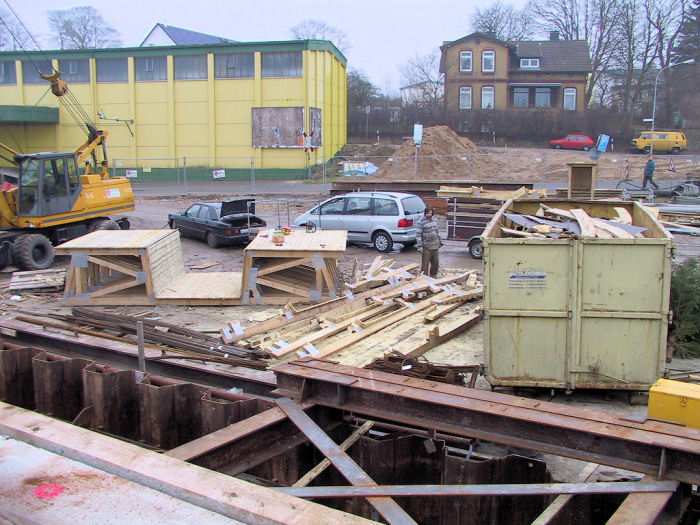

10.01.2002 - 11:35 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen - Brückenüberbau Kappeln „ Holzspechte " (Leute aus Kappeln und der näheren Umgebung) sind dabei die Schalungsmodule in handliche Stücke zu zerlegen, damit diese dann abtransportiert werden können und als Brennholz genutzt werden können. Foto: Eckhard Schmidt - Kappeln - (C) 2002

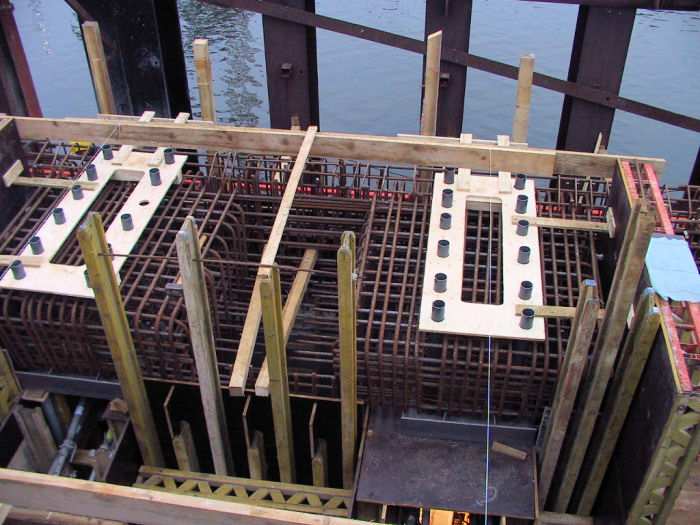

10.01.2002 - 11:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben auf die mittleren Fundamente der Klappenlager. Links im Bild: Die Bewehrung für das Fundament des Drehlagers C der Westklappe C/D. Links und rechts von diesem Fundament entsteht je ein Pfeiler. Rechts im Bild: Die Bewehrung für das Fundament des Drehlagers B der Westklappe A/B. Links und rechts von diesem Fundament entsteht je ein Pfeiler. Morgen sollen die Fundament-Pfeiler für die Drehlager betoniert werden. Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

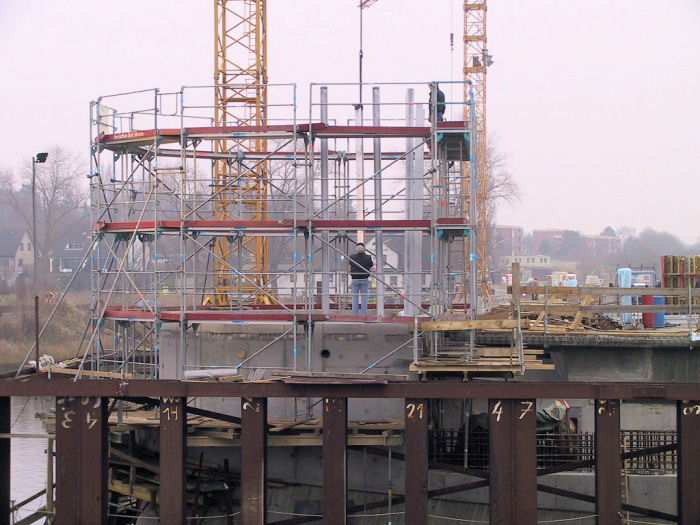

10.01.2002 - 11:40 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Pfeiler 50 auf das Nordende vom Pfeiler 40. Mitarbeiter der Firma G. Lambert aus Flensburg sind gerade dabei das Stahlgerüst für das Brückenwärterhaus aufzustellen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

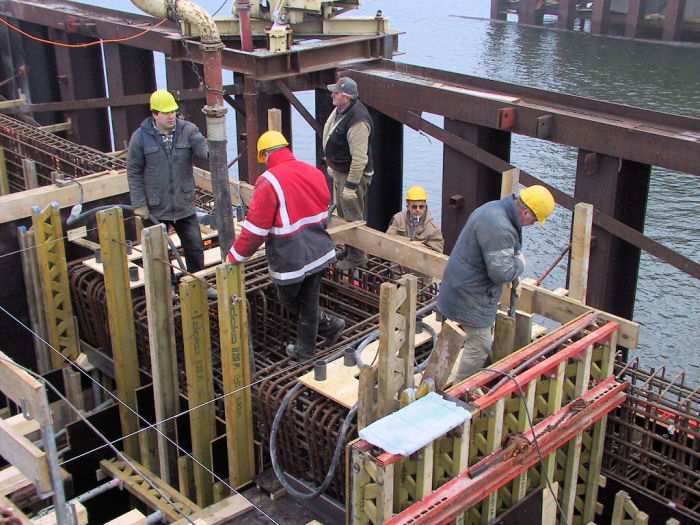

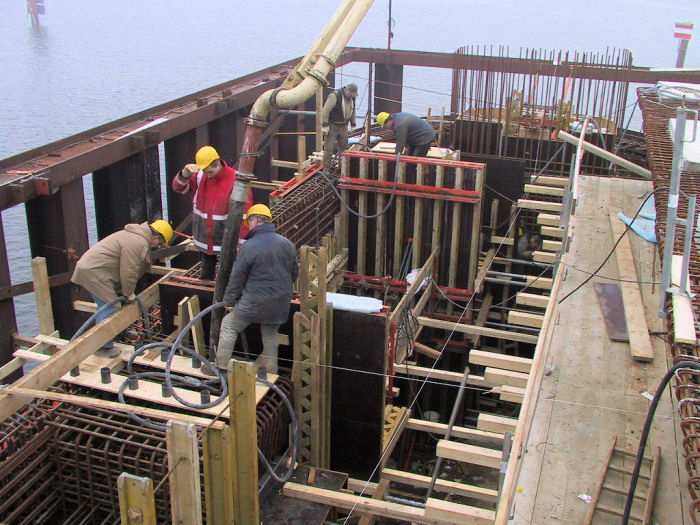

11.01.2002 - 11:16 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von Norden in den Klappenkeller des Pfeiler 50. Heute werden die Fundament-Pfeiler der Drehlager betoniert. Es wird gerade der südliche Pfeiler vom Drehlager B der Westklappe A/B betoniert. Es werden weiter betoniert: # südlicher Pfeiler vom Drehlager D der Westklappe C/D # nördlicher Pfeiler vom Drehlager C der Westklappe C/D # Pfeiler zwischen dem Drehlager C der Westklappe C/D und dem Drehlager B der Westklappe A/B # nördlicher Pfeiler vom Drehlager A der Westklappe A/B Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

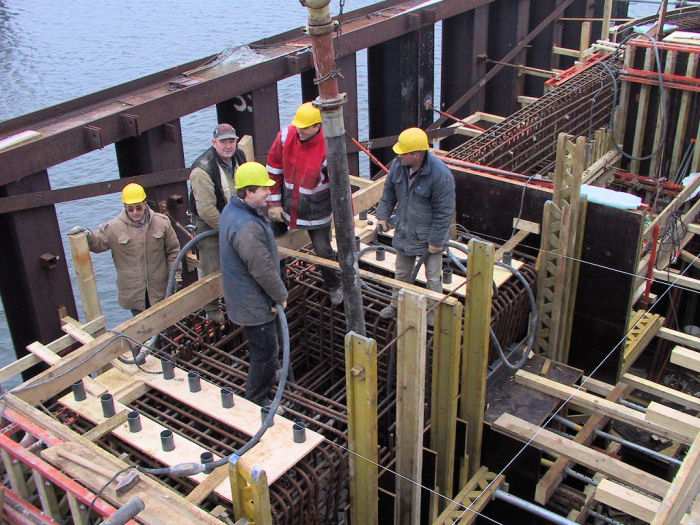

11.01.2002 - 11:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von Süden in den Klappenkeller des Pfeiler 50. Heute werden die Fundament-Pfeiler der Drehlager betoniert. Es wird gerade der Pfeiler zwischen dem Drehlager C der Westklappe C/D und dem Drehlager B der Westklappe A/B betoniert. Es werden weiter betoniert: # südlicher Pfeiler vom Drehlager D der Westklappe C/D # nördlicher Pfeiler vom Drehlager C der Westklappe C/D # südlicher Pfeiler vom Drehlager B der Westklappe A/B # nördlicher Pfeiler vom Drehlager A der Westklappe A/B Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

11.01.2002 - 11:22 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von Westen in den Klappenkeller des Pfeiler 50. Heute werden die Fundament-Pfeiler der Drehlager betoniert. Es wird gerade der Pfeiler zwischen dem Drehlager C der Westklappe C/D und dem Drehlager B der Westklappe A/B betoniert. Es werden weiter betoniert: # südlicher Pfeiler vom Drehlager D der Westklappe C/D # nördlicher Pfeiler vom Drehlager C der Westklappe C/D # südlicher Pfeiler vom Drehlager B der Westklappe A/B # nördlicher Pfeiler vom Drehlager A der Westklappe A/B Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

11.01.2002 - 11:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Pfeiler 50 auf das Nordende vom Pfeiler 40. Mitarbeiter der Firma G. Lambert aus Flensburg sind gerade dabei das Stahlgerüst für das Brückenwärterhaus aufzustellen. Die Aufstellung des Grundgerüstes ist fast beendet. Foto: Eckhard Schmidt - Kappeln - (C) 2002

11.01.2002 - 11:26 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von Norden in den Klappenkeller des Pfeiler 50. Heute werden die Fundament-Pfeiler der Drehlager betoniert. Es wird gerade der Pfeiler zwischen dem Drehlager C der Westklappe C/D und dem Drehlager B der Westklappe A/B betoniert. Es werden weiter betoniert: # südlicher Pfeiler vom Drehlager D der Westklappe C/D # nördlicher Pfeiler vom Drehlager C der Westklappe C/D # südlicher Pfeiler vom Drehlager B der Westklappe A/B # nördlicher Pfeiler vom Drehlager A der Westklappe A/B Drehlager der Klappen vom Pfeiler 50 Norden <-- -D- --- -C--B- --- -A- --> Süden Westen Brückenüberbau Foto: Eckhard Schmidt - Kappeln - (C) 2002

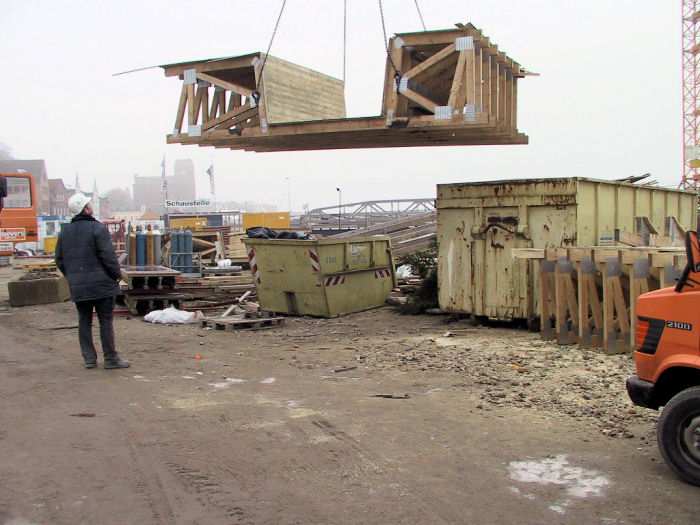

11.01.2002 - 11:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen - Brückenüberbau Kappeln Hier wird gerade ein Schalungsmodul vom Turmdrehkran Nr. 3 hinter dem Widerlager 70 abgesetzt. Die Module werden hier vor Ort zerlegt oder auch komplett abgeholt, um das Holz noch als Brennholz zu nutzen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

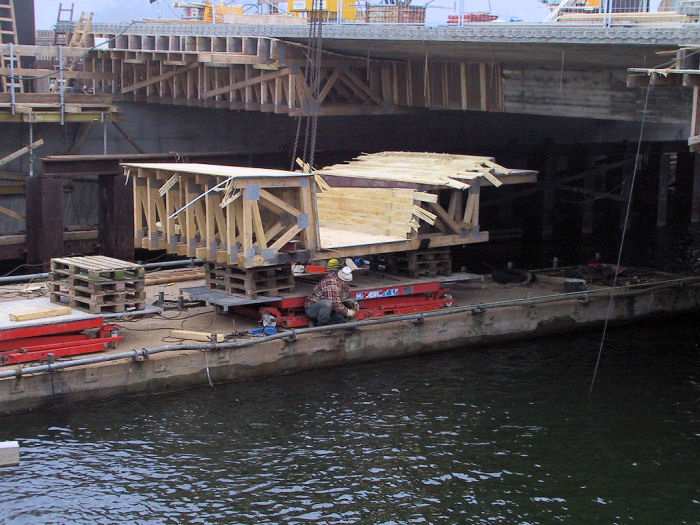

11.01.2002 - 12:00 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen - Brückenüberbau Kappeln Mitarbeiter des A-Teams aus Cottbus in Brandenburg bauen die Holzmodule aus. Die Module werden mit Hilfe eine Hubtisches abgesenkt und dann seitlich auf einem Ponton unter der Brücke herausgefahren. Foto: Eckhard Schmidt - Kappeln - (C) 2002

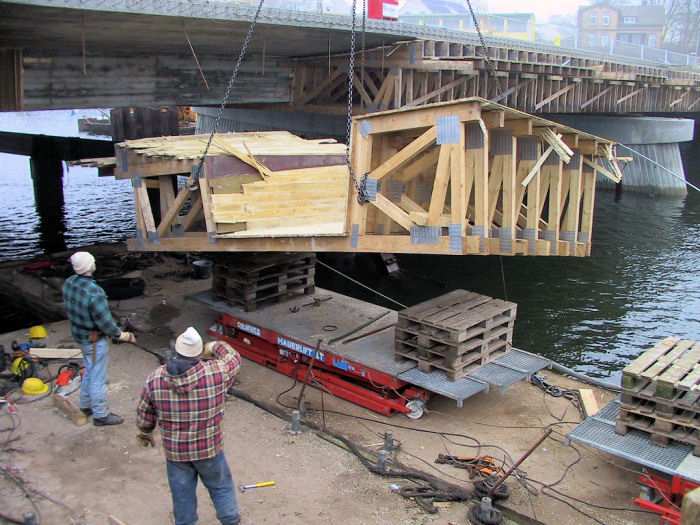

11.01.2002 - 12:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen - Brückenüberbau Kappeln Hier wird gerade ein Holzmodul an vier Ketten des Turmdrehkranes angehängt. Oben im Bild erkennt man noch die GEWI-Stahl-Stangen mit denen die Holzmodule am Betonüberbau befestigt sind. Foto: Eckhard Schmidt - Kappeln - (C) 2002

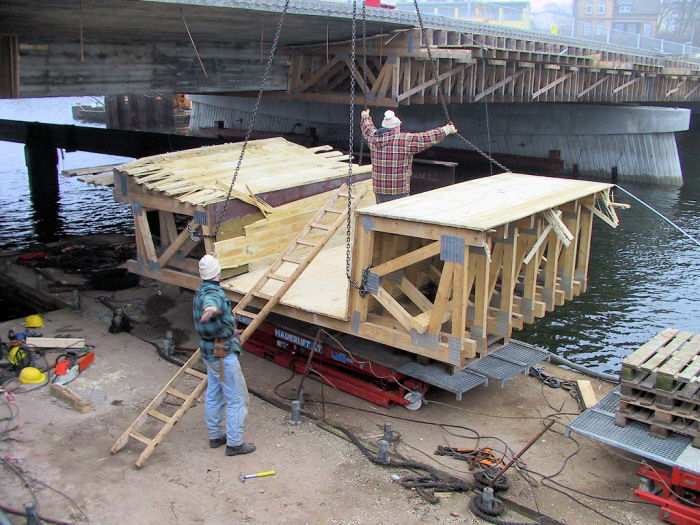

11.01.2002 - 12:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen - Brückenüberbau Kappeln Das Holzmodul hängt jetzt am Lasthaken des Turmdrehkranes und wird hinter dem Widerlager 70 abgesetzt. Dort werden die Module zerlegt oder auch komplett abgeholt. Foto: Eckhard Schmidt - Kappeln - (C) 2002
