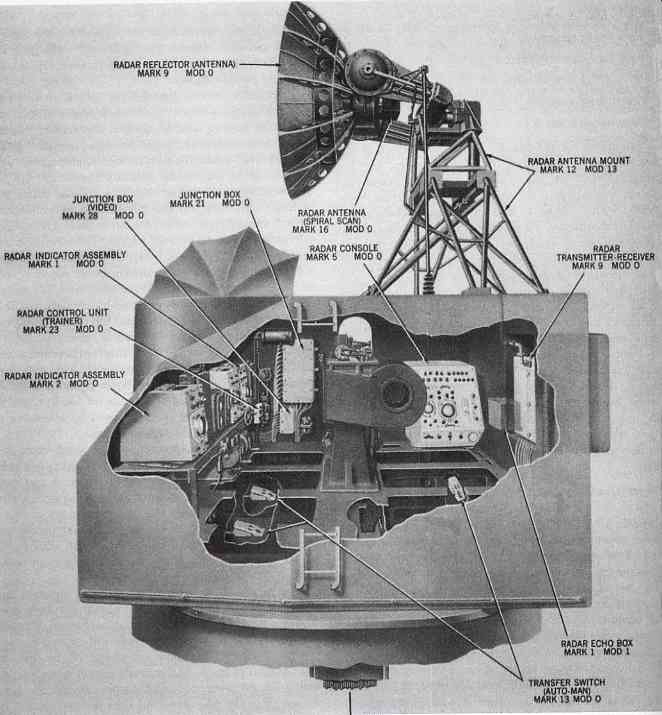

Zerstörer der Fletcher-Klasse Feuerleitanlage Mark 37 Das Bild zeigt das Richtgerät der Feuerleitanlage vom Typ Mark 37 (Mk 37) mit Radarantenne und einem optischen Entferungsmessbalken. Das Richtgerät befindet sich oberhalb der Brücke der Fletcher-Zerstörer. Diese Feuerleitanlage diente hauptsächlich der Bekämpfung von See- und Landzielen. Die Türme Alpha bis Delta wurden von dieser Feuerleitanlage angesteuert. Das Landzielschießen erfolgte direkt vom Ballistik Computer Mark 1 aus (siehe unten). Alle Bilder dieser Seite stammt von einer amerikanischen Webseite. Bemerkung: Durch die technische Entwicklung der einzelnen Komponenten im Laufe der Jahre können einige auf den Fletcher-Zerstörern der Bundesmarine etwas anders aussehen. |

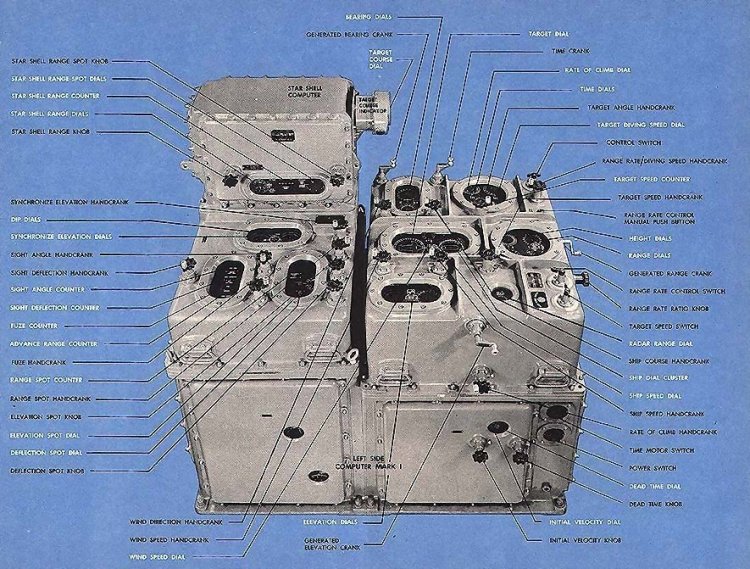

Zerstörer der Fletcher-Klasse Feuerleitanlage Mark 37 Das Bild zeigt den Ballistik Computer vom Typ Mark 1. Der Computer stand in einem Raum zwei Decks unterhalb des Oberdecks. Diesen Raum teilten wir uns mit den Schiffselektrikern. In dem Raum stand auch der Mutter-Kreiselkompass und die Musikanlage für die Lautsprecher in den Wohndecks. Der obige Computer basierte voll auf mechanischen Komponenten und war ein Wunderwerk der Feinmechanik. Auf Z2 war diese Feuerleitanlage (besonders der obige Computer) das Heiligtum" von unserem damaligen Feuerleit-Chief" Stabsbootsmann Hensel. Eckhard Schmidt - Kappeln (1965 / 1967) |
Zerstörer der Fletcher-Klasse Feuerleitanlage Mark 37 Das Bild zeigt den Ballistik-Computer Mark 1 auf dem Flugzeugträger USS Hornet (CV-12) und wurde am 21. Juni 1945 aufgenommen. Dieses Bild wurde noch bis 1970 als geheim" eingestuft. Vorne im Bild ist die Stabilisierungs-Einheit (siehe auch unten) zu erkennen. Beim Landzielschießen erfolgte das Schießen von diesem Gerät aus. Eckhard Schmidt - Kappeln (1965 / 1967) |

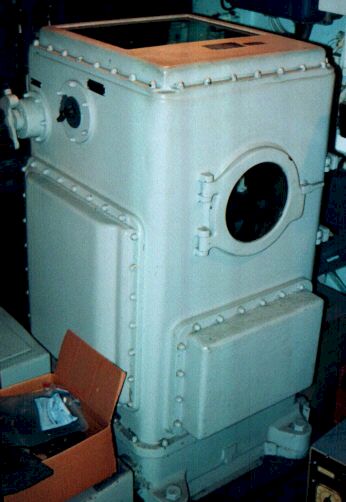

Zerstörer der Fletcher-Klasse Feuerleitanlage Mark 37 Das Bild zeigt die Stabilisierungs-Einheit der Feuerleitanlage Mark 37. In dem Gerät befindet sich ein Kreisel, mit dem die Fehler infolge der Schiffsschwankungen ausgeglichen werden konnten. Das Ding sieht fast aus wie eine Waschmaschine". Das durfte aber unser damaliger Chief" auf Z2 nicht hören, da konnte er schon grantig werden, wenn man so über sein Heiligtum" sprach. Eckhard Schmidt - Kappeln (1965 / 1967) |

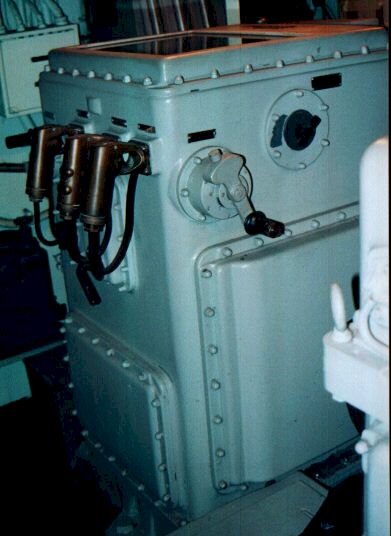

Zerstörer der Fletcher-Klasse Feuerleitanlage Mark 37 Das Bild zeigt die Stabilisierungs-Einheit der Feuerleitanlage Mark 37 von einer anderen Seite aus mit den Abfeuerhebeln. Von hier aus wurden beim Landzielschießen die Türme Alpha bis Delta abgefeuert. Über einen separaten Hebel konnte ein akustischer Takt in den Geschütztürmen vorgegeben werden, damit die Lademannschaften hören konnten, wenn der Feuerbefehl kommt und entsprechend schnell musste geladen werden. Normal begann man mit einer langen Taktrate, die dann nach und nach verkürzt wurde, wenn die Geschützmannschaften sich eingearbeitet hatten. Eckhard Schmidt - Kappeln (1965 / 1967) |
