Kraftwerk Lippendorf: Block R und S

Block S: ABB-Elektronikschränke für die Basisleittechnik

Transporteinheit 1: S0CJK01/02/03/04
Transporteinheit 2: S0CJL01/02

S0CJK01: Turbinenregelung und Turb-, SPAT- und NDU-Schutz Kanal 1
S0CJK02: SPAT-Regelung und Turb-, SPAT- und NDU-Schutz Kanal 2
S0CJK03: NDU-Regelung und Turb-, SPAT- und NDU-Schutz Kanal 3
Die Prüfgruppen wurden auf die Schutzrechner aufgeteilt.
In jedem Schrank befindet sich noch je ein separater Rechner
für den Signalaustausch mit der Firma SIEMENS per Modbus.

S0CJK04: Signalverteiler, hier enden die Kabel von unseren Ein- und Ausgabegeräten,
den Unterverteilern vor Ort und der Hauptleittechnik (Firma SIEMENS)
Anschlusstechnik in Maxi-Termi-Point. Insgesamt 8 x 100 x 6 = 4800 Anschlusspunkte.
Die Kabel von den Geräten, Unterverteiler usw. werden auf der Rückseite angeschlossen.
Auf der Vorderseite des Signalverteilers wird rangiert.

S0CJL01: Laufüberwachung für die Dampfturbogruppe und die SPAT
S0CJL02: Schwingungs-Diagnosesystem für die Dampfturbogruppe.
Die Messwertaufnehmer und Elektronikgeräte für diese beiden Systeme
haben wir bei der Firma Schenck in Darmstadt eingekauft.

Zeichnung: Eckhard Schmidt - Kappeln

Kraftwerk Lippendorf: Block R und S

Block S: ABB-Elektronikschränke für die Basisleittechnik

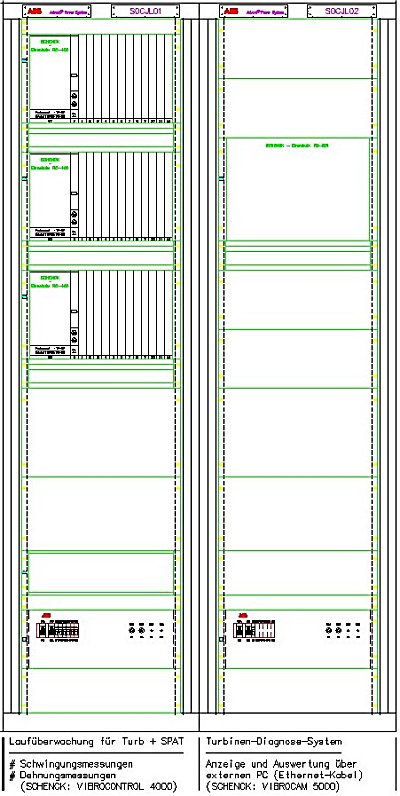

Die Elektronikschränke: S0CJL01 und S0CJL02.

Die Schränke für den Block R sind gleich aufgebaut.
Die Kodierung der Schänke beginnt dort mit dem Buchstaben „R" - z.B. R0CJL01.

Zeichnung: Eckhard Schmidt - Kappeln
