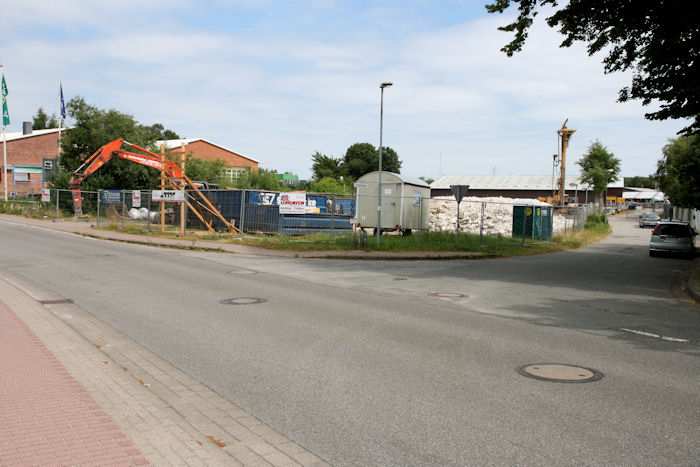

19.07.2010 - 13:18 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Das frühere Supermarktgebäude an der Ecke Wassermühlenstraße / Ziegeleiweg wurde komplett abgebrochen. Am Bau beteiligte Firmen (soweit bekannt) Foto: Eckhard Schmidt - Kappeln - (C) 2010

19.07.2010 - 13:19 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Einiges von dem Abbruchmaterial lagert noch auf dem Parkplatz vor dem ehemaligen Gebäude. Foto: Eckhard Schmidt - Kappeln - (C) 2010

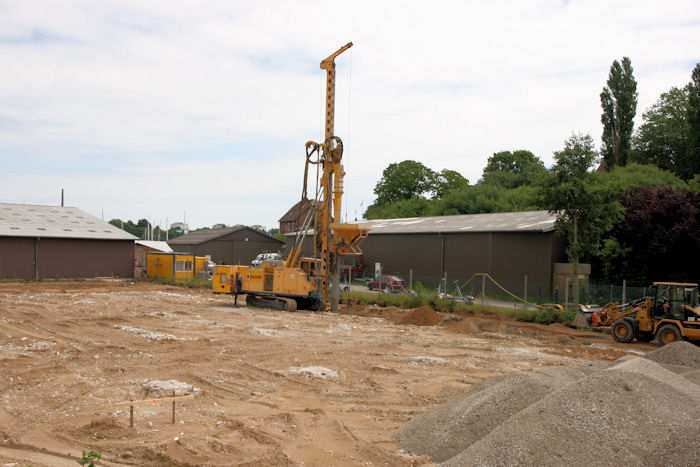

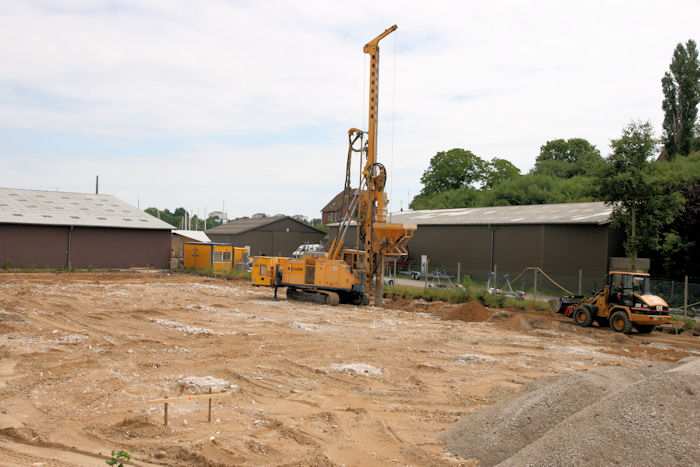

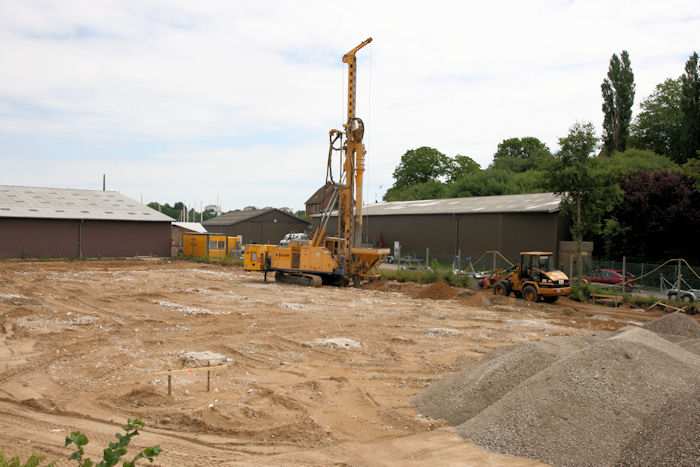

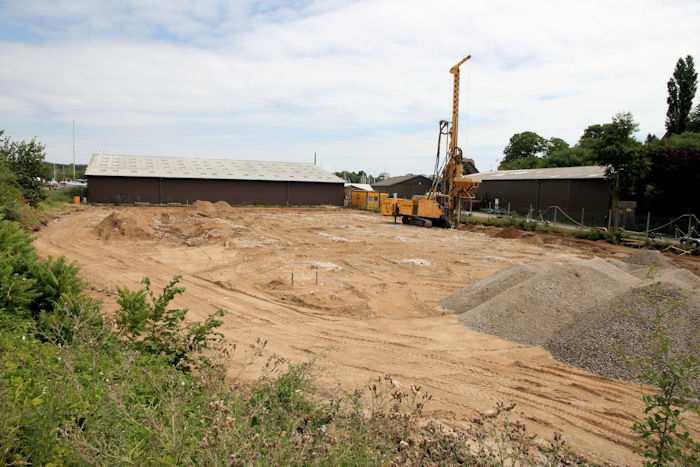

19.07.2010 - 13:20 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Hier stand bis vor einigen Tagen noch das ehemalige Supermarktgebäude. Von der Firma Keller Grundbau GmbH (www.kellergrundbau.de/deutsch/index.htm) werden gerade auf dem Gelände Baugrundverbesserungsmaßnahmen ausgeführt. Mittels Rüttelstopfverdichtung werden Rüttelstopfsäulen in den Baugrund eingebracht. Rüttelstopfverdichtung (Quelle: Wikipedia) Die Rüttelstopfverdichtung ist eine Baugrundverbesserungsmaßnahme zur Erhöhung der Tragfähigkeit eines Baugrunds. Dabei werden in die lastaufzunehmenden Bereiche des Baugrunds Rüttelstopfsäulen eingebracht. Dies geschieht, indem ein Schleusenrüttler säulenförmig das Erdreich bis auf tragenden Grund seitlich verdrängt und den so entstandenen Hohlraum beim Herausziehen mit geeignetem Zugabematerial, meist Kies oder Schotter, verdichtend auffüllt. Die so entstandene, in der Erde stehende Säule nennt man Rüttelstopfsäule. Foto: Eckhard Schmidt - Kappeln - (C) 2010

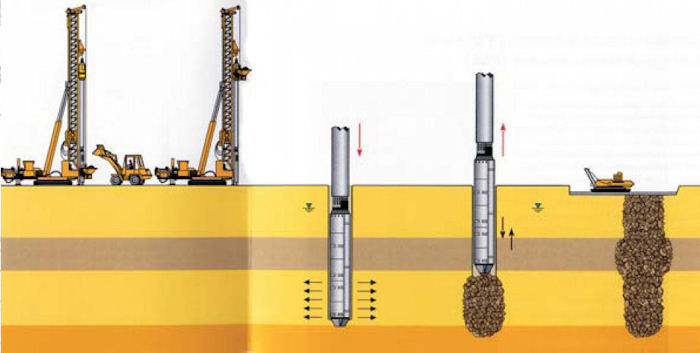

Prinzip der Rüttelstopfverdichtung mit einem Schleusenrüttler: Die Kieszugabe erfolgt an der Spitze Quelle (Prinzip): Geotechnisches Institut - www.geo-online.com PDF-Datei: ref_bs_ruettelstopfverdichtung.pdf Eckhard Schmidt - Kappeln - (C) 2010

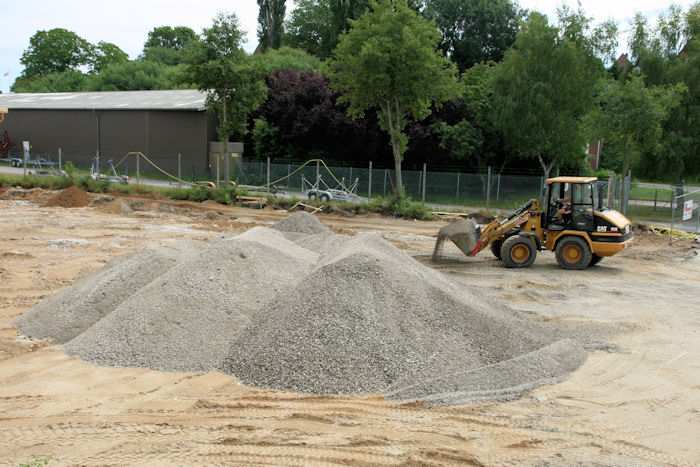

19.07.2010 - 13:21 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Als Material für die Rüttelstopfsäulen kommt grobkörniger Kies zum Einsatz. Ein Radlader hat gerade seine Schaufel mit Kies gefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2010

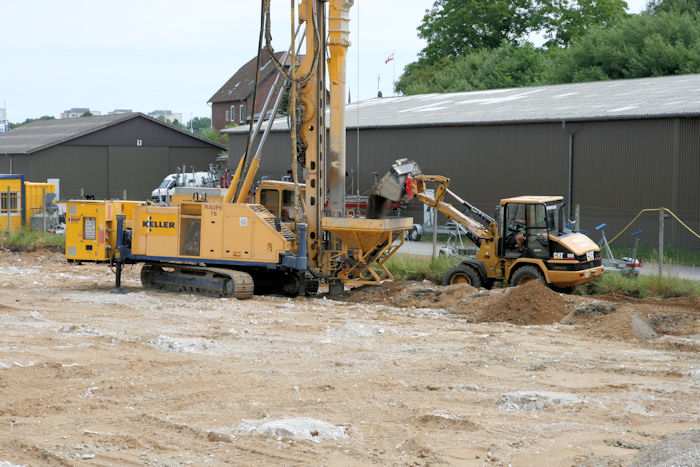

19.07.2010 - 13:21 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Der Radlader bringt den Kies zum Schleusenrüttler. Foto: Eckhard Schmidt - Kappeln - (C) 2010

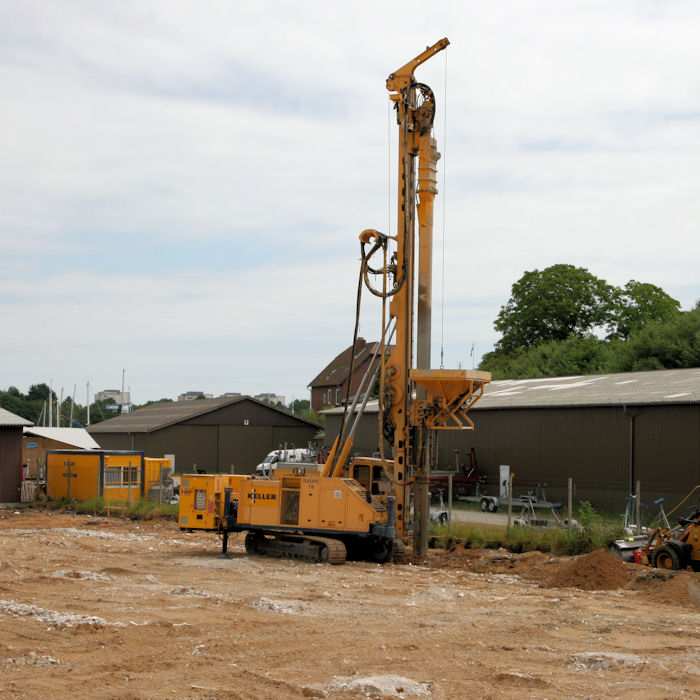

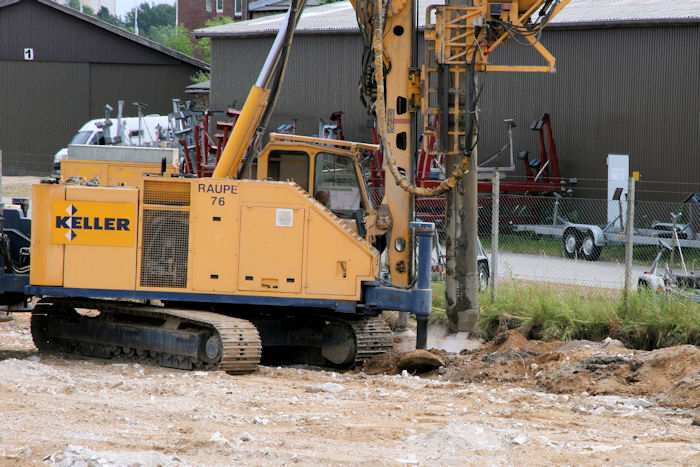

19.07.2010 - 13:21 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Das Rohr des Schleusenrüttlers wurde abgesenkt, um den Kies im Erdloch unterhalb des Rohres zu stopfen. Foto: Eckhard Schmidt - Kappeln - (C) 2010

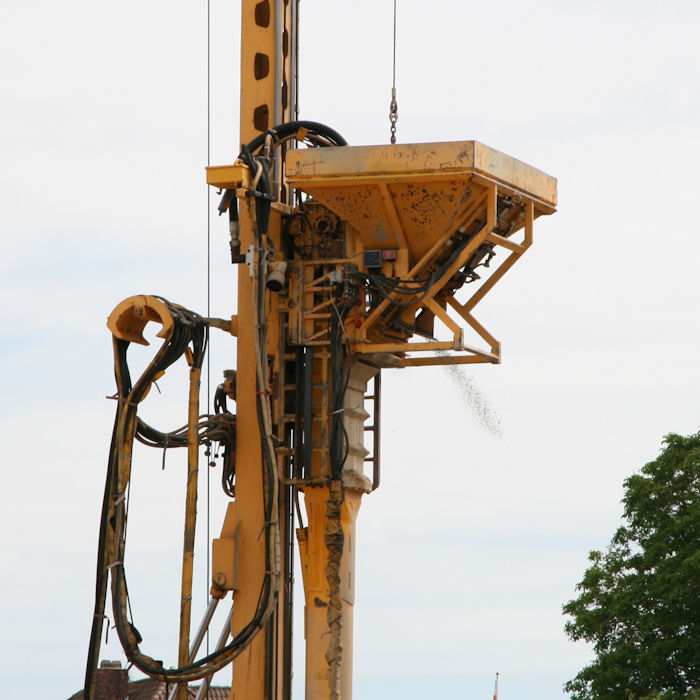

19.07.2010 - 13:22 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Der Trichter wurde an die Spitze des Rohres gefahren, um wieder Kies in das Rohr des Schleusenrüttlers füllen zu können. Foto: Eckhard Schmidt - Kappeln - (C) 2010

19.07.2010 - 13:22 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Der leere Trichter wurde abgesenkt, damit der Radlader neuen Kies in den Trichter füllen zu können. Foto: Eckhard Schmidt - Kappeln - (C) 2010

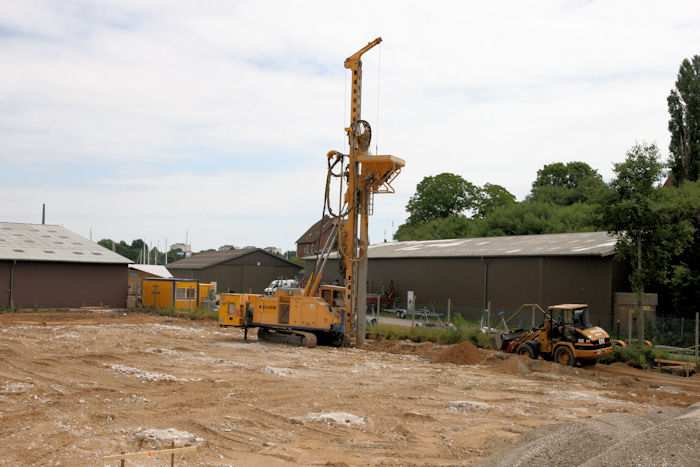

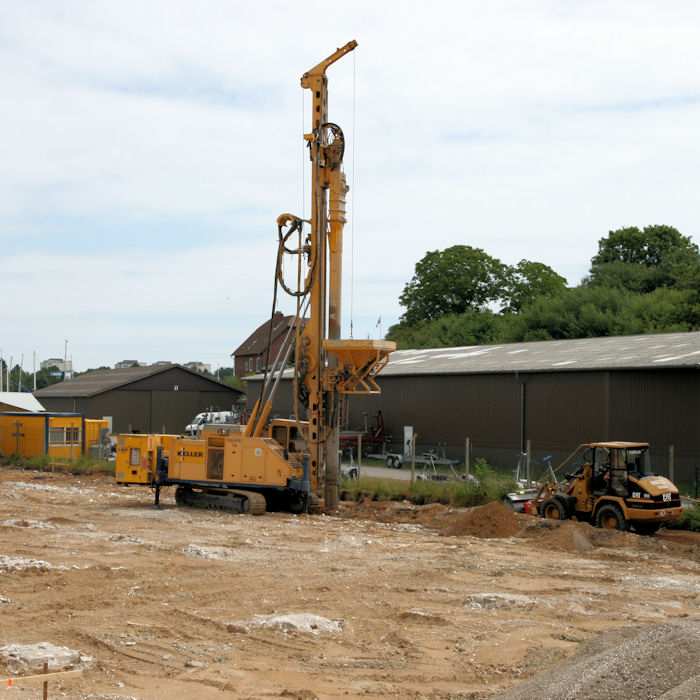

19.07.2010 - 13:23 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Das Rohr des Schleusenrüttlers wird laufend hochgezogen und wieder abgesenkt. Foto: Eckhard Schmidt - Kappeln - (C) 2010

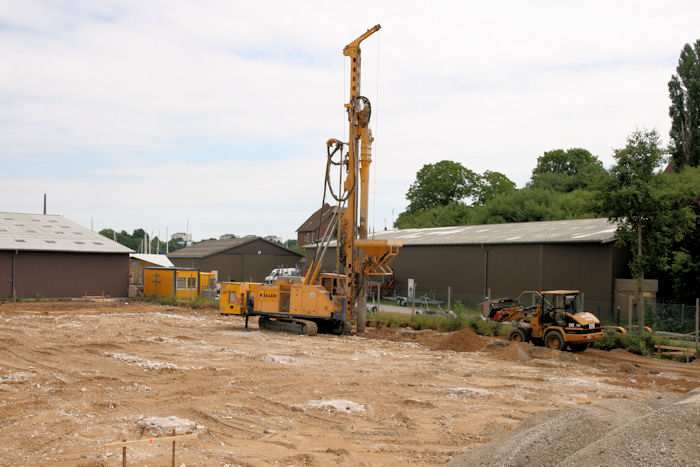

19.07.2010 - 13:23 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Bei Hochziehen des Rohres wird Kies in das Erdloch gefüllt. Beim Absenken des Rohres wird der Kies im Erdloch gestopft. Foto: Eckhard Schmidt - Kappeln - (C) 2010

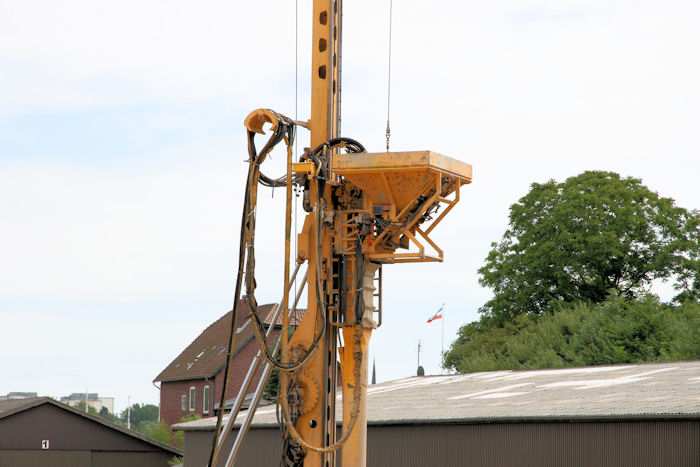

19.07.2010 - 13:23 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Der Trichter wurde wieder an die Spitze des Rohres gefahren. Foto: Eckhard Schmidt - Kappeln - (C) 2010

19.07.2010 - 13:24 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Es wird wieder Kies in das Rohr des Schleusenrüttlers gefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2010

19.07.2010 - 13:24 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Der Trichter wird wieder abgesenkt. Foto: Eckhard Schmidt - Kappeln - (C) 2010

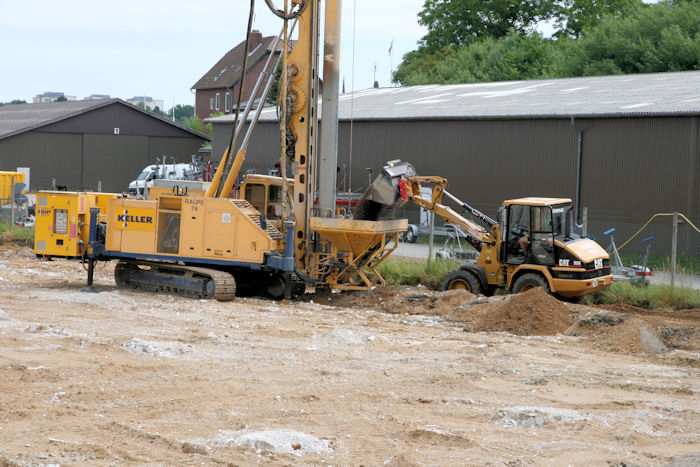

19.07.2010 - 13:24 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Der Radlader füllt erneut Kies in den Trichter. Foto: Eckhard Schmidt - Kappeln - (C) 2010

19.07.2010 - 13:24 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Das Rohr des Schleusenrüttlers wird laufend hochgezogen und wieder abgesenkt. Foto: Eckhard Schmidt - Kappeln - (C) 2010

19.07.2010 - 13:25 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Nach jedem Zyklus Füllen / Stopfen ragt das Rohr weiter aus dem Boden heraus. Foto: Eckhard Schmidt - Kappeln - (C) 2010

19.07.2010 - 13:25 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Diese Rüttelstopfsäule ist fast fertig. Foto: Eckhard Schmidt - Kappeln - (C) 2010

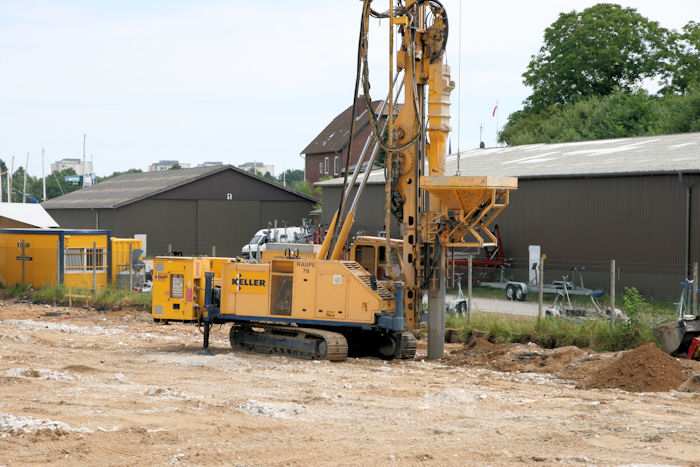

19.07.2010 - 13:25 Uhr - Kappeln/Schlei: Wassermühlenstraße / Ziegeleiweg Neubau eines Penny Marktgebäudes Rüttelstopfverdichtung für Rüttelstopfsäulen Diese Rüttelstopfsäule ist fertig. Das Schleusenrüttler hat das Rohr ganz aus dem Boden gezogen. Foto: Eckhard Schmidt - Kappeln - (C) 2010
