30.04.2002 - 17:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick von der Drehbrücke in Richtung der neuen Klappbrücke.
Links im Bild der Pfeiler 40 mit den beiden Ostklappen.
Die Klappen befinden sich in der Stellung Hochlage (Öffnungswinkel = 87,3 Grad.
Es sollen heute die unteren Rollen für die Rückarmverriegelung der Ostklappen
und die Fundamentplatten der Rollenlager mit Pagel-Spezial-Beton vergossen werden.

Rechts im Bild der Pfeiler 50 mit den beiden Westklappen.
Die Klappen befinden sich in einer Zwischenstellung.
Die unteren Rollen für die Rückarmverriegelung der Westklappen
sollen heute noch eingestellt und fixiert werden.
Die Fundamentplatten der Rollenlager sollen morgen vergossen werden.

Siehe Anordnung der vier Klappen und Segmente einer Klappe
Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten

Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke
Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke

Foto: Eckhard Schmidt - Kappeln - (C) 2002

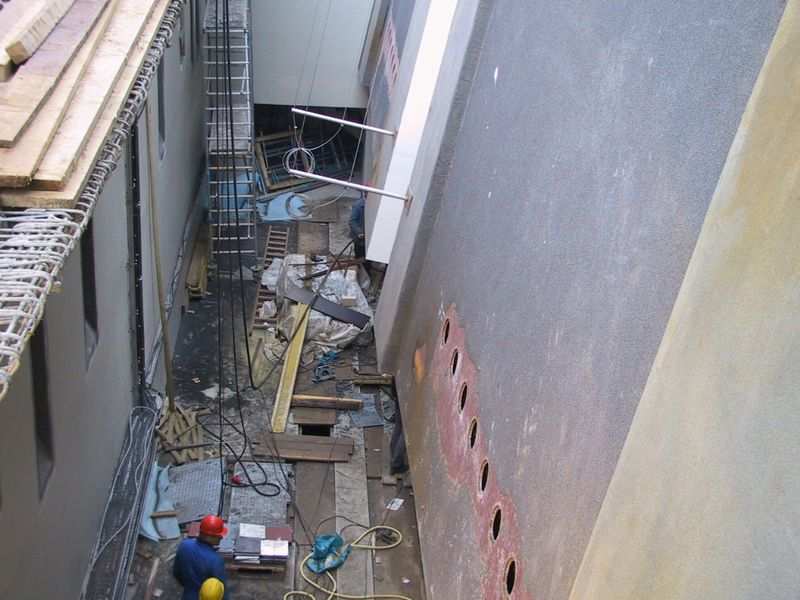

30.04.2002 - 17:49 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick vom Brückenwärterhaus in den Klappenkeller des Pfeiler 40.
Oben im Bild die südliche Ostklappe A/B
und unten im Bild die nördliche Ostklappe C/D.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

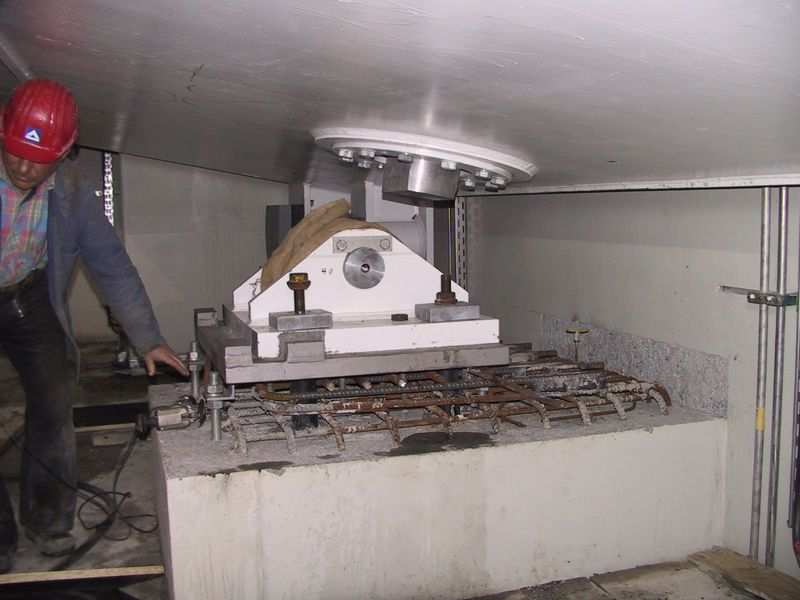

30.04.2002 - 17:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf die unteren Rolle der Rückarmverriegelung der südlichen Ostklappe A/B.
Die Rolle ist bereits eingestellt und fixiert worden.
Jetzt kann die Fundamentplatte des Rollenlagers eingeschalt
und mit Pagel-Spezial-Beton vergossen werden.

Der Rückarmriegel ist voll in den Rückarm der Klappe eingefahren,
damit ist die Klappe in dieser Stellung (Hochlage) nicht mechanisch gesichert.

Die Rückarmriegel sollen die Klappen mechanisch sichern,
damit diese ihre Stellung (Hochlage oder Verkehrslage)
nicht unbeabsichtigt verlassen können.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 17:54 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf die unteren Rolle der Rückarmverriegelung der südlichen Ostklappe A/B.
Die Rolle ist bereits eingestellt und fixiert worden.
Jetzt kann die Fundamentplatte des Rollenlagers eingeschalt
und mit Pagel-Spezial-Beton vergossen werden.

Es wird gerade das Einschalen der Fundamentplatte des Rollenlagers vorbereitet.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

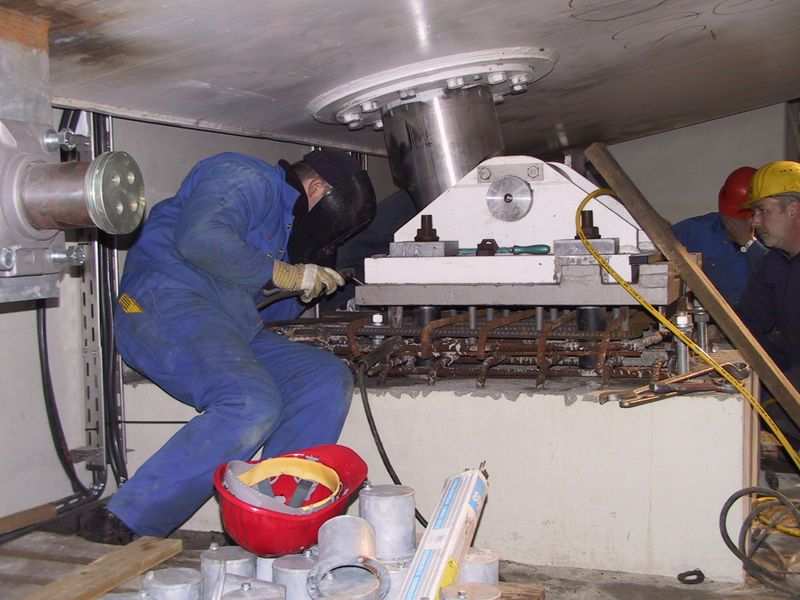

30.04.2002 - 17:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf die unteren Rolle der Rückarmverriegelung der nördlichen Ostklappe C/D.
Monteure der Firma Robert Nyblad aus Papenburg habe die Rolle bereits eingestellt
und sind gerade dabei die Fundamentplatte zu fixieren,
damit diese ebenfalls eingeschalt und vergossen werden kann.

Der Rückarmriegel ist voll aus dem Rückarm der Klappe ausgefahren,
damit ist die Klappe in dieser Stellung (Hochlage) mechanisch gesichert.

Die Rückarmriegel sollen die Klappen mechanisch sichern,
damit diese ihre Stellung (Hochlage oder Verkehrslage)
nicht unbeabsichtigt verlassen können.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

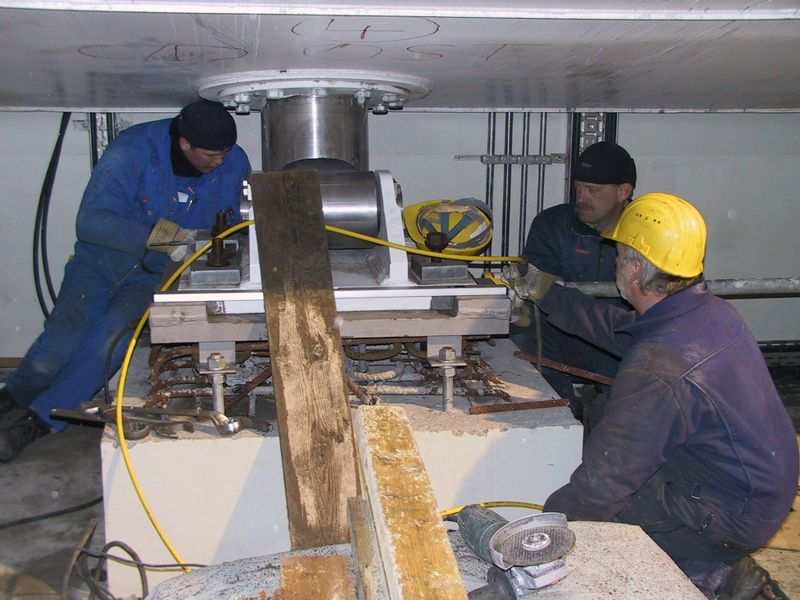

30.04.2002 - 17:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf die unteren Rolle der Rückarmverriegelung der nördlichen Ostklappe C/D.
Monteure der Firma Robert Nyblad aus Papenburg habe die Rolle bereits eingestellt
und sind gerade dabei die Fundamentplatte zu fixieren,
damit diese ebenfalls eingeschalt und vergossen werden kann.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 17:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf die unteren Rolle der Rückarmverriegelung der nördlichen Ostklappe C/D.
Monteure der Firma Robert Nyblad aus Papenburg habe die Rolle bereits eingestellt
und sind gerade dabei die Fundamentplatte zu fixieren,
damit diese ebenfalls eingeschalt und vergossen werden kann.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 17:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf die unteren Rolle der Rückarmverriegelung der nördlichen Ostklappe C/D.
Monteure der Firma Robert Nyblad aus Papenburg habe die Rolle bereits eingestellt
und sind gerade dabei die Fundamentplatte zu fixieren,
damit diese ebenfalls eingeschalt und vergossen werden kann.

Der Rückarmriegel ist voll aus dem Rückarm der Klappe ausgefahren,
damit ist die Klappe in dieser Stellung (Hochlage) mechanisch gesichert.

Die Rückarmriegel sollen die Klappen mechanisch sichern,
damit diese ihre Stellung (Hochlage oder Verkehrslage)
nicht unbeabsichtigt verlassen können.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

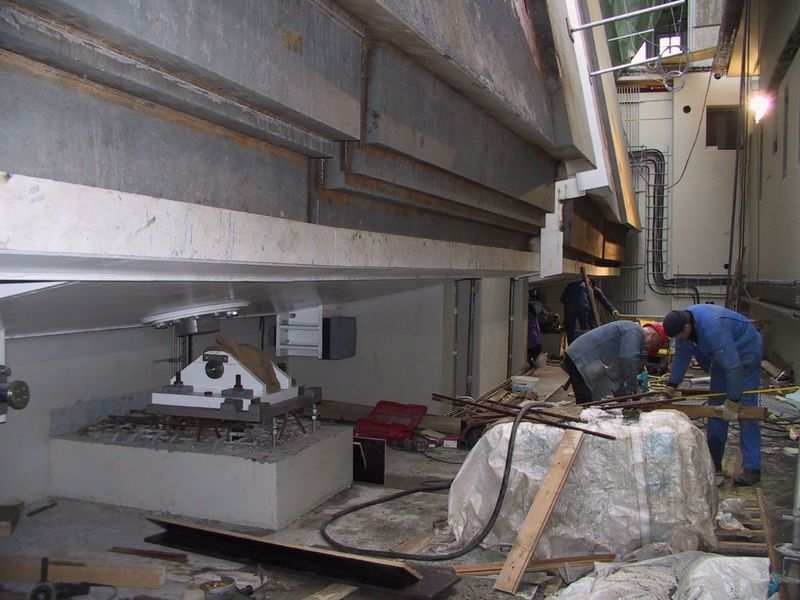

30.04.2002 - 18:00 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick vom Treppenhaus (Südende) in den Klappenkeller des Pfeiler 40.
Im Vordergrund die südliche Ostklappe A/B
und im Hintergrund die nördliche Ostklappe C/D.

Rechts im Bild lagert unter einer Folie der Pagel-Spezial-Beton
vom Typ V2/160 (Körnung: 0 - 16 mm) abgepackt in weißen Säcken (25 kg pro Sack).
Hier handelt es sich um einen Schnellvergussmörtel.
Dieser ist gebrauchsfertig und muss nur noch mit Wasser angemischt werden.
Der Mörtel ist hochfließfähig und bereits nach 2 Stunden belastbar.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 18:01 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick vom Treppenhaus (Südende) in den Klappenkeller des Pfeiler 40.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 18:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf die unteren Rolle der Rückarmverriegelung der südlichen Ostklappe A/B.
Die Rolle ist bereits eingestellt und fixiert worden.
Jetzt kann die Fundamentplatte des Rollenlagers eingeschalt
und mit Pagel-Spezial-Beton vergossen werden.

Es wird gerade das Einschalen der Fundamentplatte des Rollenlagers vorbereitet.

Das wird noch ein langer Abend hier unten im Klappenkeller des Pfeiler 40 werden.
Das Ergebnis werde ich mir morgen ansehen.

Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 18:14 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ostklappen: Einstellen und Fixieren der unteren Rollen der Rückarmverriegelungen


Blick auf den Hydraulikzylinder der südlichen Ostklappe A/B.
Der Kolben des Zylinders ist voll eingefahren,
da sich die Klappe in der Stellung Hochlage befindet.
Der Öffnungswinkel der Klappe beträgt in dieser Stellung 87,3 Grad.

Foto: Eckhard Schmidt - Kappeln - (C) 2002
