30.04.2002 - 6:13 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Als erste Klappe wurde die nördliche Ostklappe C/D (Bild) um 5:28 Uhr angehoben. Die anderen Klappen werden im Laufe des Vormittags folgen. Die Klappen werden zunächst noch nicht voll angehoben. Der maximale Öffnungswinkel in der Stellung Hochlage beträgt 87,3 Grad. Siehe Anordnung der vier Klappen und Segmente einer Klappe Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 8:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Als zweite Klappe wurde die die südliche Westklappe A/B (links) angehoben. Blick vom Brückenüberbau Ellenberg auf die beiden angehobenen Klappen. Rechts im Bild die nördliche Ostklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 8:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Ich befinde mich im Klappenkeller des Pfeiler 40 und blicke vom Treppenhaus (Südende) auf den Rückarm der nördlichen Ostklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 - 8:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick vom Brückenwärterhaus auf die beiden geöffneten Klappen. Als dritte Klappe soll die nördliche Westklappe C/D (rechts) angehoben werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:13 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Als dritte Klappe wurde die nördliche Westklappe C/D angehoben. Blick vom Brückenüberbau Ellenberg auf die drei angehobenen Klappen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:18 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick vom Südende des Pfeiler 40 in Richtung Nikolai-Kirche. Die südliche Ostklappe A/B im Vordergrund soll gleich angehoben werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick vom Brückenwärterhaus auf die beiden Westklappen A/B (links) und C/D (rechts). Links im Bild sind die beiden Ostklappen noch teilweise zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:40 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Als vierte und letzte Klappe wird gerade die südliche Ostklappe A/B angehoben. Noch ist nicht viel zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:41 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Als vierte und letzte Klappe wird gerade die südliche Ostklappe A/B angehoben. Jetzt ist der Hebevorgang besser zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

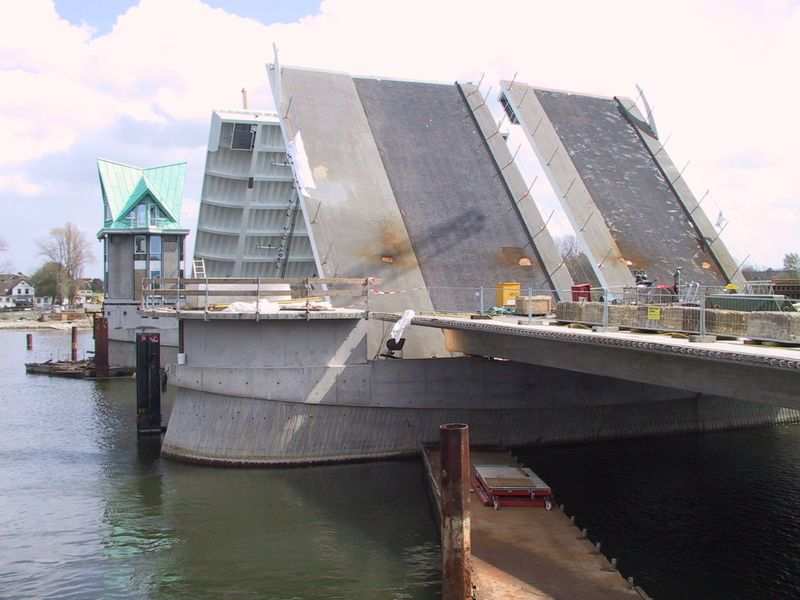

30.04.2002 -11:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Alle vier Klappen sind jetzt angehoben. Blick vom Brückenüberbau Ellenberg auf die Klappen. Der maximale Öffnungswinkel von 87,3 Grad ist noch nicht erreicht. Foto: Eckhard Schmidt - Kappeln - (C) 2002

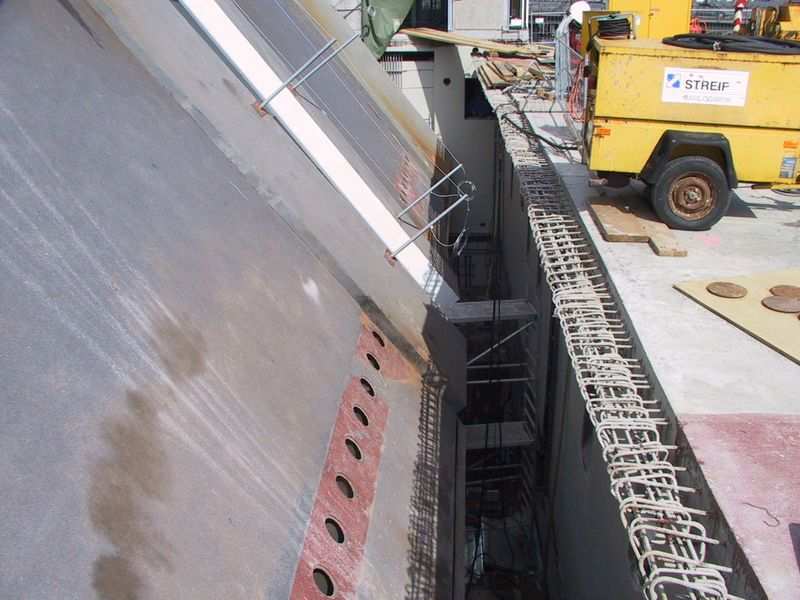

30.04.2002 -11:43 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick vom Südende des Pfeiler 40 auf den Spalt zwischen den beiden Ostklappen und dem Brückenüberbau Ellenberg. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Ich befinde mich im Klappenkeller des Pfeiler 40 und blicke vom Treppenhaus (Südende) auf die Rückarme der beiden Ostklappen. Monteure der Firmen imo-Leipzig und Robert Nyblad aus Papenburg beginnen sofort damit Arbeiten an den Rückarmen der Klappen auszuführen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Ich befinde mich im Klappenkeller des Pfeiler 40 und blicke vom Treppenhaus (Südende) auf die Rückarme der beiden Ostklappen. Monteure der Firmen imo-Leipzig und Robert Nyblad aus Papenburg beginnen sofort damit Arbeiten an den Rückarmen der Klappen auszuführen. Im Vordergrund der Rückarm der südlichen Ostklappe A/B. Im Hintergrund ist der Rückarm der nördlichen Ostklappe C/D zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Ich befinde mich im Klappenkeller des Pfeiler 40 und blicke vom Treppenhaus (Südende) auf den Rückarm der südlichen Ostklappe A/B. Monteure der Firmen imo-Leipzig und Robert Nyblad aus Papenburg beginnen sofort damit Arbeiten an den Rückarmen der Klappen auszuführen. Als erstes müssen am Boden des Klappenkellers die unteren Rollen der Rückarmverriegelungen genau fixiert werden, damit die Betonbauer der Firma HOCHTIEF die Fundamentplatten der Rollen heute noch einschalen und mit Pagel-Spezial-Beton vergießen können. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Ich befinde mich im Klappenkeller des Pfeiler 40 und blicke auf den Rückarm der nördlichen Ostklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:54 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Ich befinde mich im Klappenkeller des Pfeiler 40 und blicke von unten auf die Fahrbahn der südlichen Ostklappe A/B. Foto: Eckhard Schmidt - Kappeln - (C) 2002

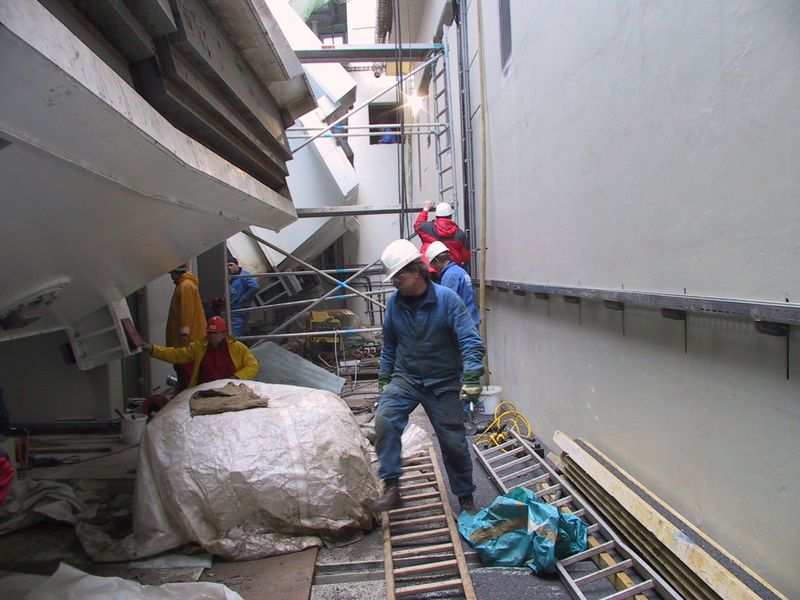

30.04.2002 -11:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Ich befinde mich im Klappenkeller des Pfeiler 40 vor dem Rückarm der südlichen Ostklappe A/B. Bauleiter Iwan de Coster (rechts) diskutiert hier gerade mit den Monteuren der Firma Robert Nyblad die Fixierung und Einstellung der unteren Rollen der Rückarmverriegelung der Klappen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:59 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick von Ellenberg (Osten) auf die Brückenbaustelle mit den angehoben Klappen. Rechts im Bild ist die Drehbrücke aus dem Jahre 1927 zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -11:59 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick von Ellenberg (Osten) auf die Brückenbaustelle mit den angehoben Klappen. Die südliche Ostklappe A/B (links) dürfte jetzt voll (87,3 Grad) geöffnet sein, da die untere Rolle der Rückarmverriegelung eingestellt und fixiert werden soll. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -12:07 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick vom ASC-Yachthafen (Süden) in Richtung der Brückenbaustelle mit den angehoben Klappen. Die südliche Ostklappe A/B (rechts) dürfte jetzt voll (87,3 Grad) geöffnet sein, da die untere Rolle der Rückarmverriegelung eingestellt und fixiert werden soll. Im Hintergrund ist die Firma Ostseedienst gerade dabei südlich vom Pfeiler III der Drehbrücke zwei Stahldalben in den Schleigrund zu rammen. Die Holzdalben mussten dem Schwimmkran ROLAND weichen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

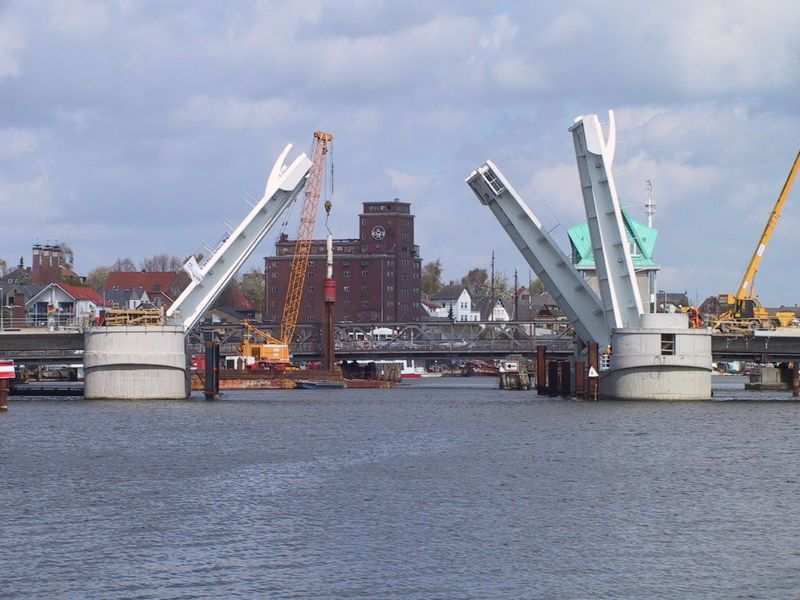

30.04.2002 -13:28 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick von Kappeln in Richtung der Klappenpfeiler mit den vier angehobenen Klappen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

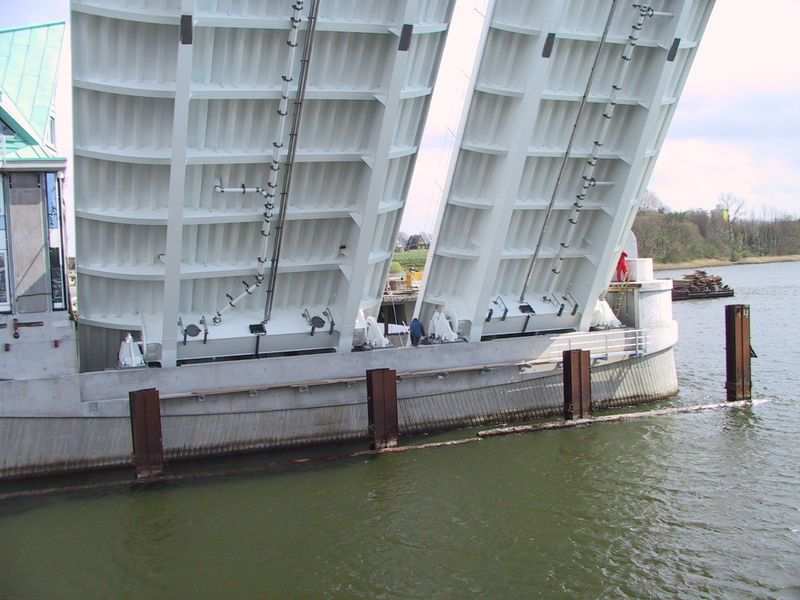

30.04.2002 -13:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick vom Pfeiler 50 auf die beiden Ostklappen C/D (links) und A/B (rechts). Die südliche Ostklappe A/B wurde wieder etwas abgesenkt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -13:51 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick von Kappeln (B203) auf die Brückenbaustellen und den beiden angehobenen Westklappen C/D (links) und A/B (rechts). Foto: Eckhard Schmidt - Kappeln - (C) 2002

30.04.2002 -14:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Zum Erstenmal anheben aller vier Klappen Blick vom Südhafen auf alle vier angehobenen Brückenklappen. Kappeln hat ein neues Wahrzeichen bekommen. Im Hintergrund ist (noch) die Drehbrücke zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002
