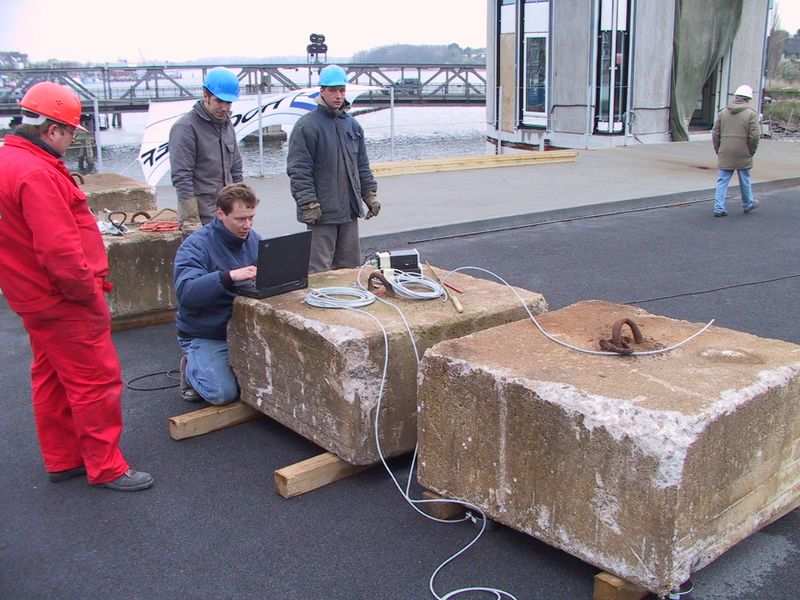

28.04.2002 - 8:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Heute ist Sonntag und in der kommenden Woche sollen alle Klappen zum Erstenmal angehoben werden. Die Bleibarren sollen heute in den Rückarmen der Klappen mit Beton verklammert werden, damit sie beim Heben der Klappen nicht in den Ballastkammern herum purzeln können. Die Gewichtszunahme der Rückarme wird mit Kraftmessdosen überwacht. Bauleiter Badendererde gibt in seinen Computer gerade die Gewichte der großen Betonblöcke ein, da diese mit eingerechnet werden müssen. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 8:37 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Das Gewicht der Betonblöcke soll mit auch mit Kraftmessdosen ermittelt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 8:37 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Man kann das Gewicht der Betonblöcke auch ganz einfach (in etwa) über das Volumen ermitteln. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 9:12 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Die Deckel im Rückarm der nördlichen Ostklappe C/D werden gerade geöffnet. In den darunter befindlichen Ballastkammern sind die Bleibarren aufgestapelt. Verklammern der Bleibarren - Reihenfolge: 1. Die Barren werden mit Betonschlamm (sehr dünnflüssiger Beton) vergossen. Der Betonschlamm wird mit Hilfe einer kleinen Betonpumpe und einem Schlauch in die Kammern gepumpt. 2. Anschließend werden die Kammern noch etwas mit Normalbeton aufgefüllt. Der Normalbeton wird mit Hilfe eines Kübels und eines Trichters in die Kammern eingefüllt. Siehe Anordnung der vier Klappen und Segmente einer Klappe Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 9:12 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Bauleiter Babendererde (ohne Helm) gibt Dirk Lorenzen (gelbe Jacke) letzte Anweisungen wie der Betonschlamm in die Ballastkammern einzubringen ist. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 9:20 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Ein LKW-Betonmischer der Firma Hans Petersen aus Flensburg ist mit der ersten Ladung Betonschlamm auf dem Brückenüberbau Ellenberg eingetroffen. Die kleine Betonpumpe wird von der Firma Sievers Beton gestellt. Der Beton wird im Betonwerk Kappeln der Firma Beton Sievers angemischt. Überprüft wird das Verklammern der Bleibarren von dem Baustoffingenieur Ulrich Hinze. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 9:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton In die Ballastkammern der nördlichen Ostklappe C/D wird gerade der Betonschlamm mit Hilfe eines Schlauches eingeleitet. Rechts im Bild ist der schwarze Schlauch zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 9:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Die Gewichtszunahme der Rückarme wird mit Hilfe von Kraftmessdosen in den Taschen der Rückwand des Klappenpfeilers gemessen. Um die Messgeräte einbringen zu können, mussten die Klappen mit Hilfe ihres Hydraulikzylinders leicht abgesenkt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

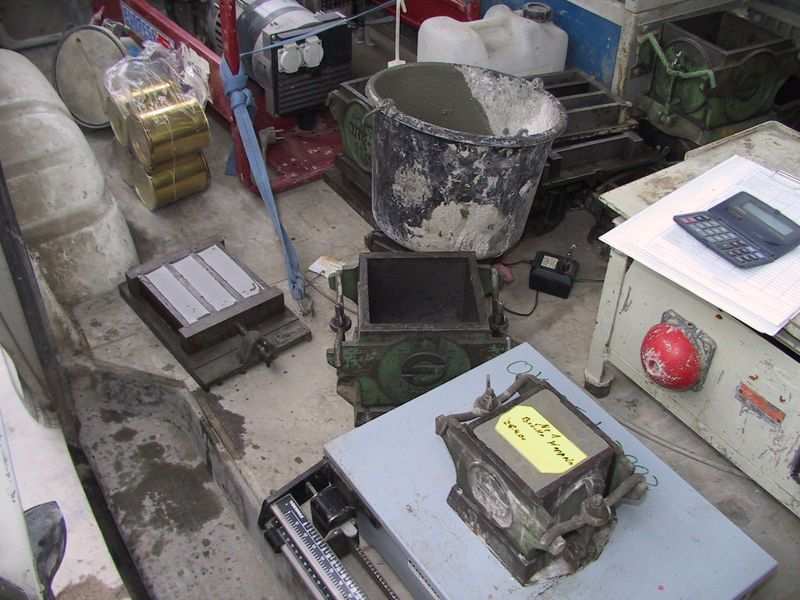

28.04.2002 - 9:40 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Von dem Betonschlamm werden Proben genommen. Der Betonschlamm wird dazu in Formen für Betonwürfel gefüllt. Die Betonwürfel werden später im Labor einer Belastungsprobe bis zur Zerstörung unterzogen. Die Proben werden von der QSI Baustoffprüfung aus Hamburg gezogen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

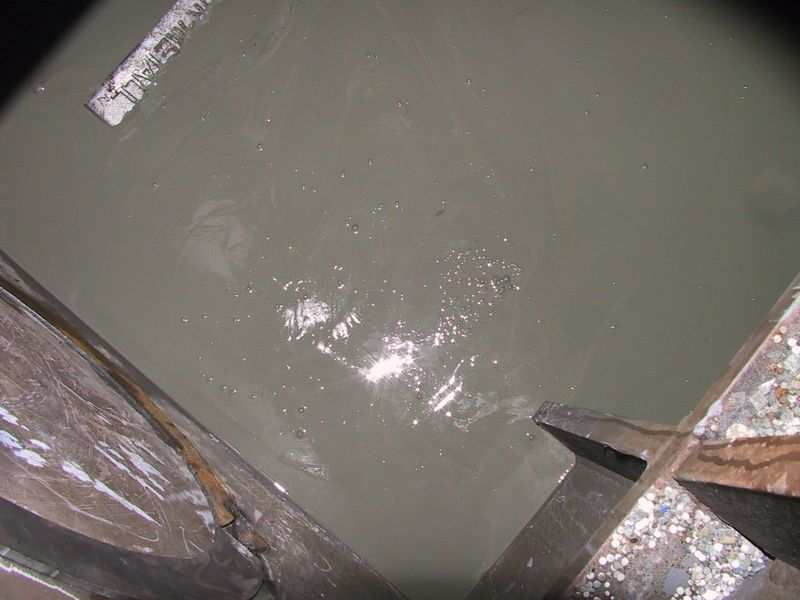

28.04.2002 - 9:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Alle Bleibarren in dieser Kammer sind gerade unter dem Betonschlamm verschwunden. Später wird noch eine vorher berechnete Menge Normalbeton in die Kammer gefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 9:46 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Baustoffingenieur Ulrich Hinze überprüft hier mit einer Taschenlampe den Füllstand des Betonschlammes in einer Ballastkammer der Ostklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 11:08 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Es wird gerade der Betonschlamm in eine Ballastkammer der nördlichen Westklappe C/D eingefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 11:14 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Der Betonschlamm in einer Ballastkammer der nördliche Westklappe C/D steigt langsam von unten nach oben. Foto: Eckhard Schmidt - Kappeln - (C) 2002

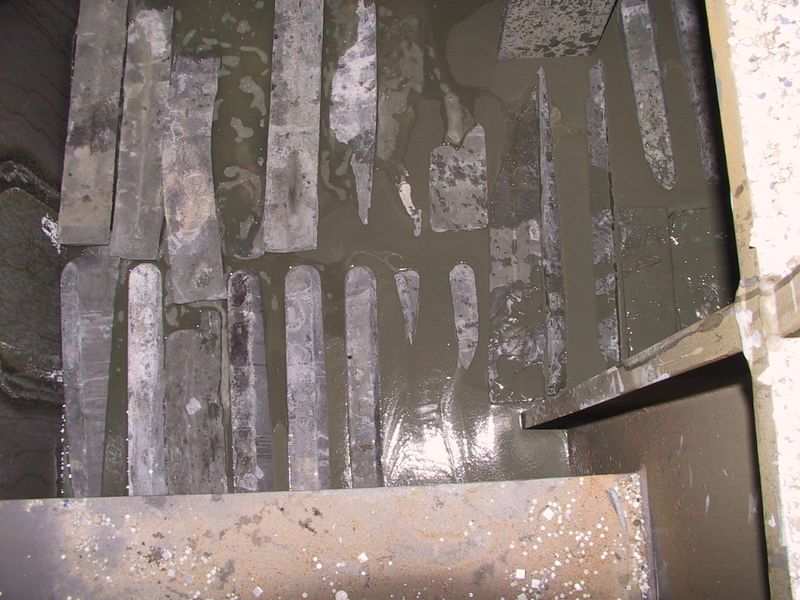

28.04.2002 - 11:14 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Der Betonschlamm in einer Ballastkammer der nördliche Westklappe C/D steigt langsam von unten nach oben und beginnt langsam die Bleibarren zu überdecken. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 11:15 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Der Betonschlamm in einer Ballastkammer der nördliche Westklappe C/D steigt langsam von unten nach oben. Die Bleibarren sind bereits fast zu 100 % überdeckt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

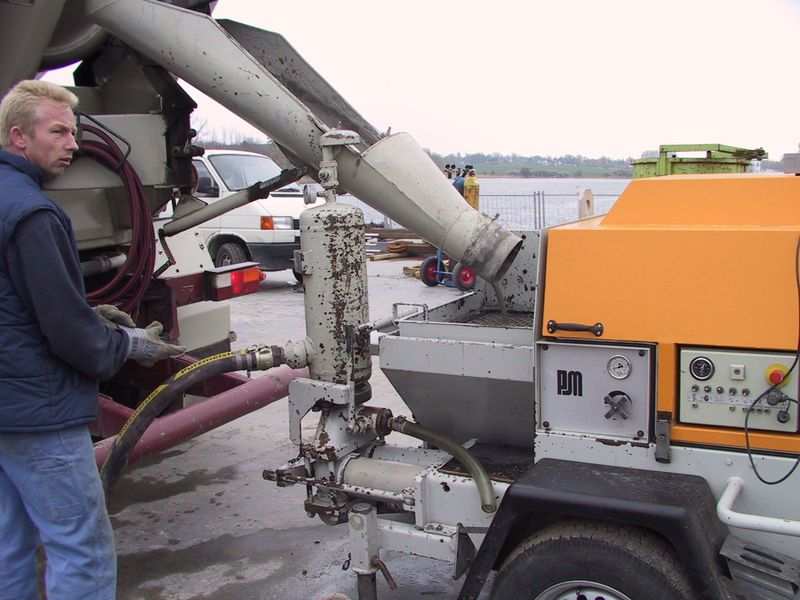

28.04.2002 - 11:19 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Der Betonschlamm vom LKW-Betonmischer (links) wird hier in die Einfüllöffnung der Betonpumpe (Fabrikat: Putzmeister) gefüllt und über einen langen Schlauch zu den Klappen gepumpt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 11:19 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Auf diesem Bild kann man den dünnflüssigen Betonschlamm sehr gut erkennen wie er gerade über eine Rutsche in die Einfüllöffnung der Betonpumpe geleitet wird. Foto: Eckhard Schmidt - Kappeln - (C) 2002

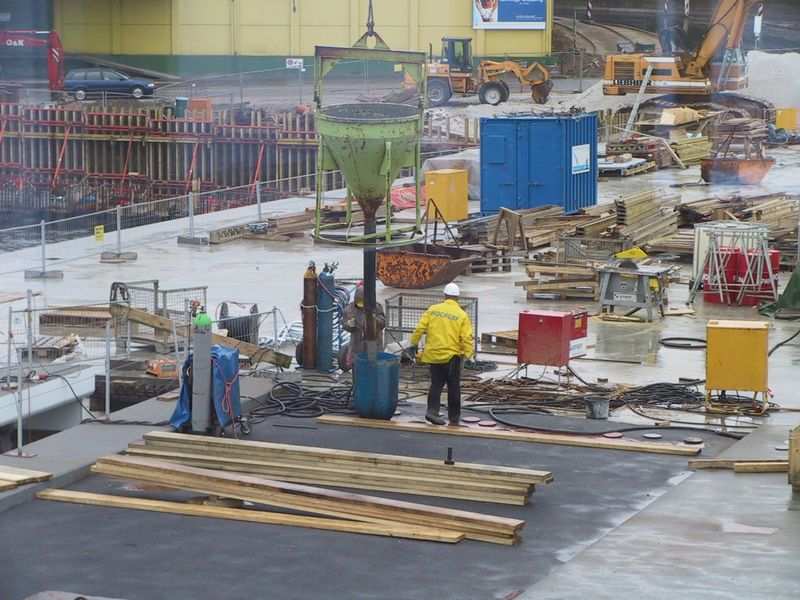

28.04.2002 - 13:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Es regnet und regnet auf der Baustelle, daher kann ich die folgenden Bilder nur aus dem Brückenwärterhaus heraus machen. Rückarm der nördlichen Westklappe C/D. Mit Hilfe eines Kübels und eines Trichters wird gerade der Normalbeton in die Ballastkammern der Klappe gefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 13:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Rückarm der nördlichen Westklappe C/D. Mit Hilfe eines Kübels und eines Trichters wird gerade der Normalbeton in die Ballastkammern der Klappe gefüllt. Von links nach rechts: Dirk Lorenzen und Josef Jakovljevic Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 13:48 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Rückarm der nördlichen Westklappe C/D. Mit Hilfe eines Kübels und eines Trichters wird gerade der Normalbeton in die Ballastkammern der Klappe gefüllt. Von links nach rechts: Baustoffingenieur Ulrich Hinze, Josef Jakovljevic und Dirk Lorenzen Foto: Eckhard Schmidt - Kappeln - (C) 2002

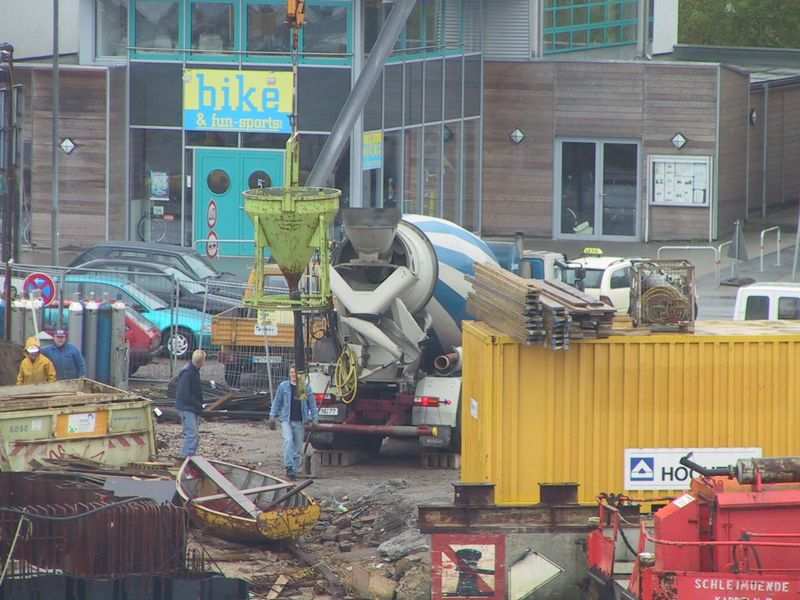

28.04.2002 - 13:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Der LKW-Betonmischer steht auf der Kappelner Seite. Ein leerer Kübel soll wieder mit Normalbeton gefüllt werden. Transportiert wird der Kübel mit Hilfe vom Turmdrehkran Nr. 3. Kranführer: Dieter Schubert Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 13:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Rückarm der nördlichen Westklappe C/D. Mit Hilfe eines Kübels und eines Trichters wird der Normalbeton in die Ballastkammern der Klappe gefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 13:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Rückarm der nördlichen Westklappe C/D. Mit Hilfe eines Kübels und eines Trichters wird der Normalbeton in die Ballastkammern der Klappe gefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

28.04.2002 - 13:54 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Verklammern der Bleibarren in den Rückarmen der Klappen mit Beton Rückarm der nördlichen Westklappe C/D. Mit Hilfe eines Kübels und eines Trichters wird der Normalbeton in die Ballastkammern der Klappe gefüllt. Foto: Eckhard Schmidt - Kappeln - (C) 2002
