25.04.2002 - 8:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom Brückenwärterhaus auf die Brückenklappen. Die nördliche Westklappe C/D wurde bereits eingehängt. Es finden gerade Vermessungsarbeiten auf der Klappe statt. Westen Pfeiler 50 Süden <--- Westklappe A/B -- Westklappe C/D ---> Norden Ostklappe A/B -- Ostklappe C/D Pfeiler 40 Osten Siehe Anordnung der vier Klappen und Segmente einer Klappe Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 9:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Die vier Lastseile des Schwimmkranes ROLAND wurden an den Kranösen der nördlichen Ostklappe C/D befestigt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 10:24 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Der Schwimmkran ROLAND hat jetzt die nördliche Ostklappe C/D voll angehoben. Foto: Eckhard Schmidt - Kappeln - (C) 2002

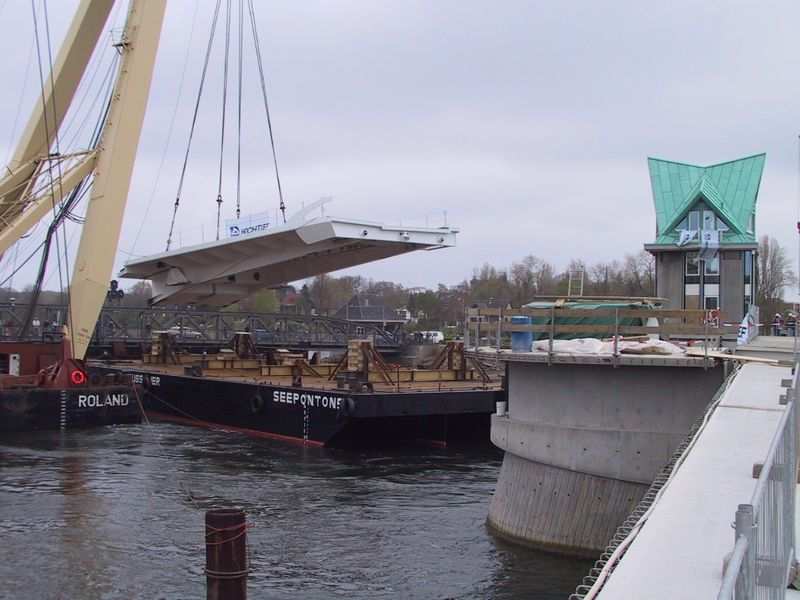

25.04.2002 - 10:27 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Der Schwimmkran ROLAND bewegt sich mit der Ostklappe C/D am Haken in Richtung Brückenbaustelle und in Richtung Kappeln, damit der SEEPONTON 5 gleich die Drehbrücke passieren kann. Foto: Eckhard Schmidt - Kappeln - (C) 2002

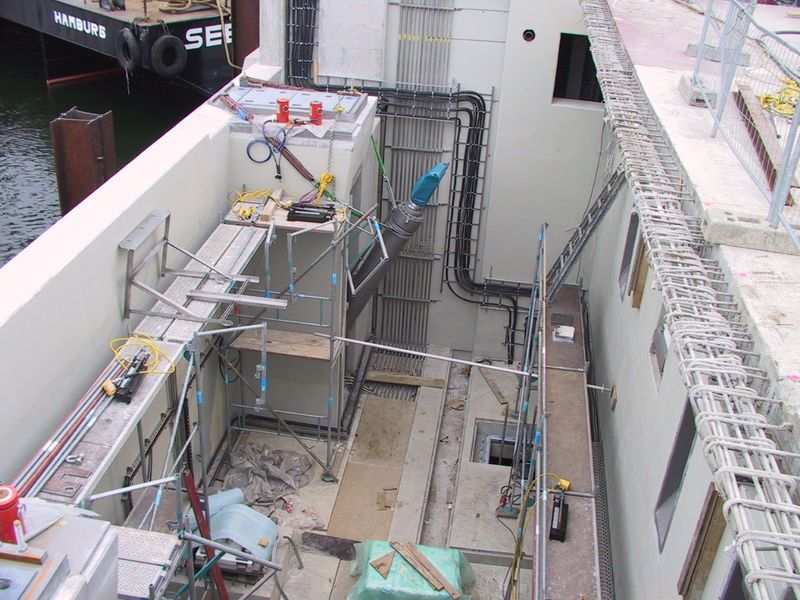

25.04.2002 - 10:28 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick von der Ostklappe A/B in den Klappenkeller des Pfeiler 40. Hier soll gleich die Ostklappe C/D mit ihren beiden Drehlagern auf die zugehörigen oberen Fundamentplatten abgesetzt werden. Oben in der Mitte des Bildes ist der Hydraulikzylinder der Ostklappe C/D in der Nische unter dem Fundament vom Drehlager D zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 10:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Der Schwimmkran ROLAND zieht sich mit der Ostklappe C/D etwas in Richtung Kappeln zurück, damit der SEEPONTON 5 die Brückenbaustelle verlassen kann. Foto: Eckhard Schmidt - Kappeln - (C) 2002

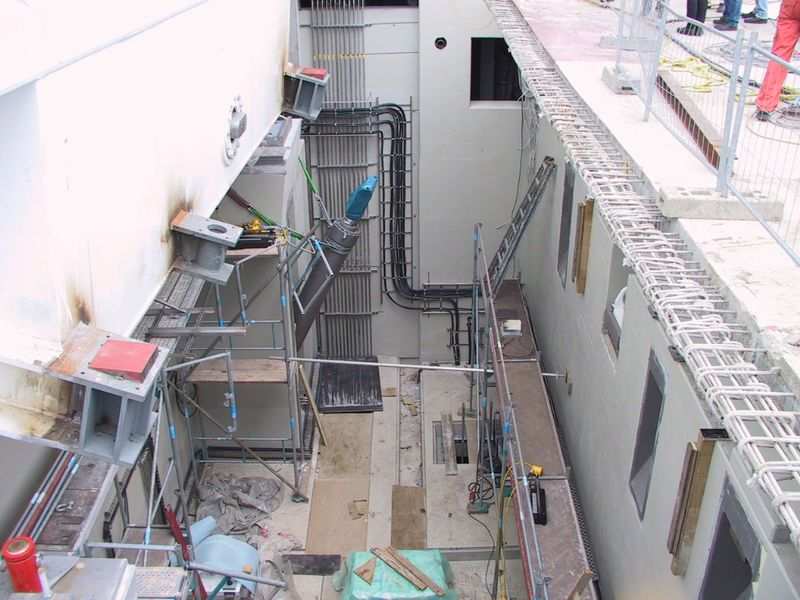

25.04.2002 - 10:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick von der Ostklappe A/B in den Klappenkeller des Pfeiler 40. Links im Bild die obere Fundamentplatte des Drehlagers D und rechts im Bild die obere Fundamentplatte des Drehlagers C der nördlichen Ostklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 10:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Die nördliche Ostklappe schwebt jetzt über dem Pfeiler 50 und dem Brückenüberbau Kappeln. Foto: Eckhard Schmidt - Kappeln - (C) 2002

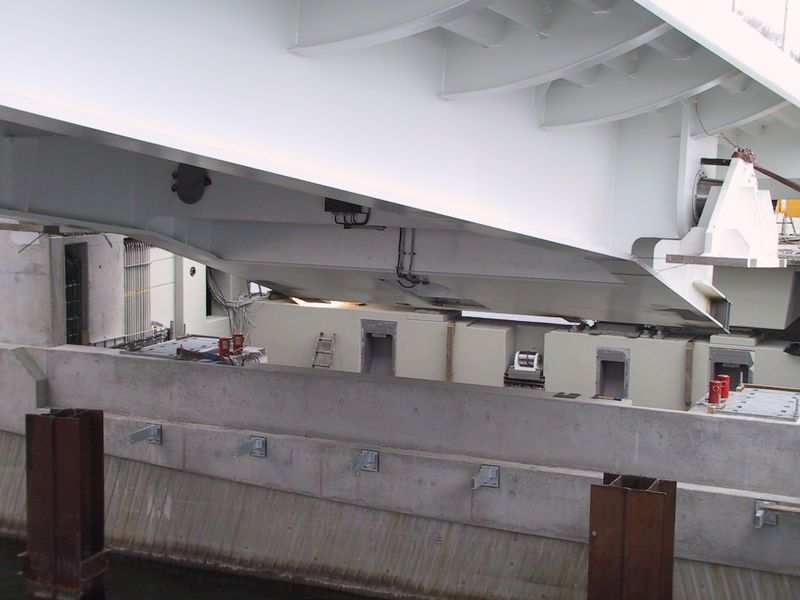

25.04.2002 - 10:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Die nördliche Ostklappe schwebt jetzt über dem Pfeiler 50 und dem Brückenüberbau Kappeln. Blick auf die Unterseite der Klappe. Im Hintergrund wurde gerade die Drehbrücke geöffnet, damit die Schlepper den SEEPONTON 5 abholen können. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Der SEEPONTON 5 wird gerade durch die Brückenöffnung der Drehbrücke in Richtung Ostsee bugsiert. Jetzt ist der Weg für den Schwimmkran ROLAND frei und es kann die nördliche Ostklappe C/D eingehängt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

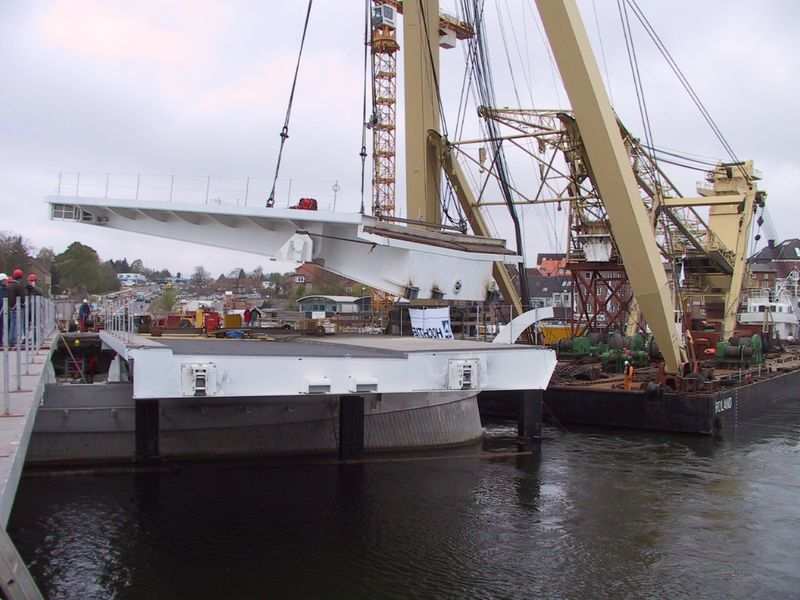

25.04.2002 - 11:19 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Langsam manövriert sich der Schwimmkran ROLAND mit der Ostklappe C/D am Haken in Richtung Einbauplatz der Klappe. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Langsam manövriert sich der Schwimmkran ROLAND mit der Ostklappe C/D am Haken in Richtung Einbauplatz der Klappe. Noch etwas weiter nach links und dann langsam in meine Richtung. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:27 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Langsam manövriert sich der Schwimmkran ROLAND mit der Ostklappe C/D am Haken in Richtung Einbauplatz der Klappe. Blick von der Westklappe A/B auf die Ostklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:35 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Langsam manövriert sich der Schwimmkran ROLAND mit der Ostklappe C/D am Haken in Richtung Einbauplatz der Klappe. Jetzt muss die Klappe in meine Richtung gefahren werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:36 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Schnell noch ein Foto für die Nachwelt. Von links nach rechts: Bernd Löhden (Projektleiter HOCHTIEF), Iwan de Coster (Bauleiter Brückenbau Plauen), Rosenbaum (Nr. 1 vom Schwimmkran Roland) und Kollege Einar Maschmann. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Langsam manövriert sich der Schwimmkran ROLAND mit der Ostklappe C/D am Haken in Richtung Einbauplatz der Klappe. Jetzt muss die Klappe vorsichtig in meine Richtung gefahren werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:40 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Langsam manövriert sich der Schwimmkran ROLAND mit der Ostklappe C/D am Haken in Richtung Einbauplatz der Klappe. Jetzt muss die Klappe vorsichtig in Richtung Ellenberg (rechts) gefahren werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

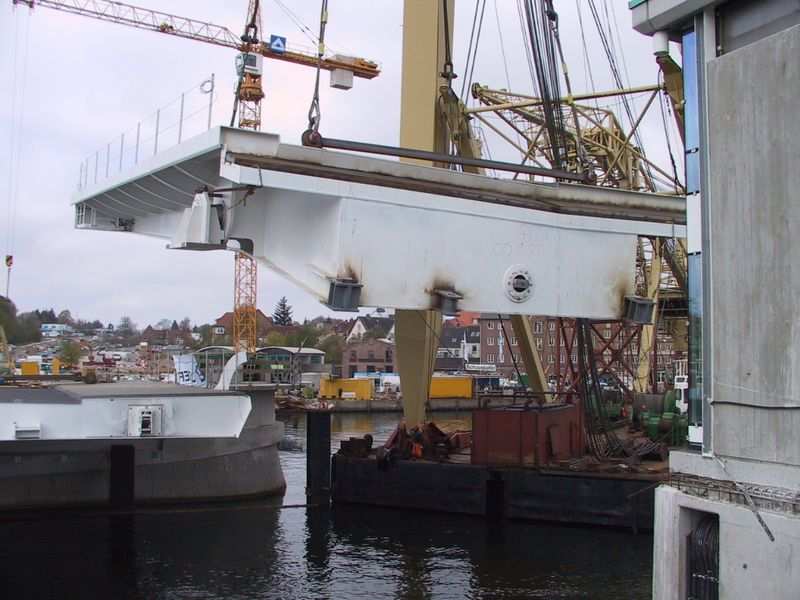

25.04.2002 - 11:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Die Ostklappe C/D schwebt schon mit ihrem Rückarm über dem Klappenkeller des Pfeiler 40. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom Pfeiler 50 auf die Ostklappe C/D. Im Vordergrund die Westklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:54 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom Pfeiler 50 auf die Ostklappe C/D. In der Mitte des Bildes erkennt man das Drehlager D der Klappe. Im Vordergrund die Westklappe C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 11:56 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick von der Ostklappe A/B auf den Rückarm der Ostklappe C/D. Rechts im Bild ist das Drehlager C der Klappe zu erkennen. Ich muss jetzt leider die Baustelle verlassen, da ich mich um meine Mutter kümmern muss. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:24 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick von der Westklappe A/B in Richtung Brückenwärterhaus. Die Ostklappe C/D steht bereits mit ihren Drehlagern auf den Fundamentplatten. Der Vorderarm der Klappe muss aber noch tiefer abgesenkt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

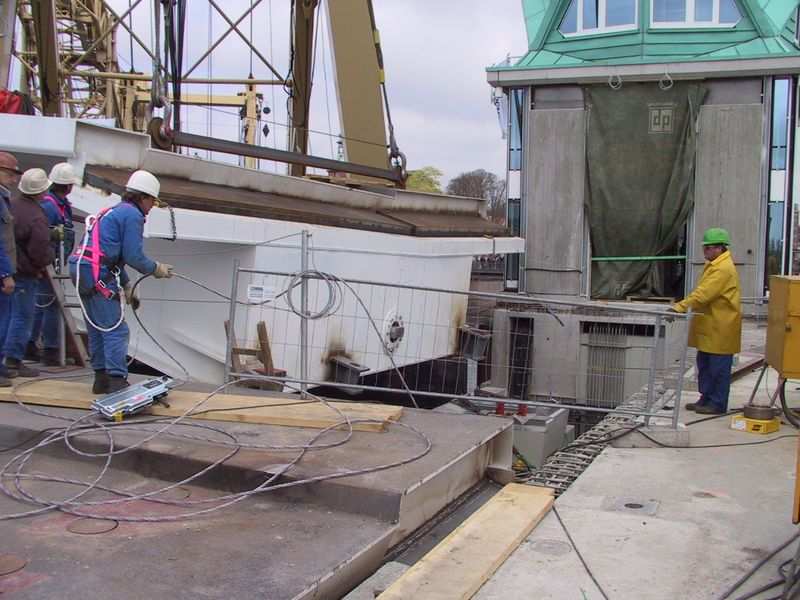

25.04.2002 - 13:26 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick von der Ostklappe A/B auf den Rückarm der Ostklappe C/D. Es wird gerade die genaue Position der Klappe vermessen. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:27 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom Brückenüberbau Ellenberg auf die Ostklappe C/D. Der Vorderarm der Klappe kann jetzt vom Schwimmkran ROLAND abgesenkt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Die Ostklappe C/D befindet sich jetzt in ihrer endgültigen Position. Bernd Löhden (HOCHTIEF) stellt gerade Mathias Paraknewitz (Leiter Straßenbauamt Flensburg) die beiden Hauptpersonen der gestrigen und heutigen Aktionen Iwan de Coster (Bauleiter Brückenbau Plauen) und Rosenbaum (Die Nr. 1 vom Schwimmkran ROLAND) vor. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Mathias Paraknewitz gratuliert gerade Iwan des Coster zu dem reibungslosen und schnellen Einhängen der vier Brückenklappen mit Hilfe des Schwimmkranes ROLAND. Die Aktion konnte schneller als geplant beendet werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Bernd Löhden, Iwan de Coster und Mathias Paraknewitz im Gespräch in der Mitte des nördlichen Klappenpaares C/D. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:31 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Mathias Paraknewitz füllt persönlich die ersten Gläser mit Sekt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:35 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:35 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:36 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:36 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom nördlichen Klappenpaar C/D auf das Oberdeck des Schwimmkranes ROLAND. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom Balkon des Brückenwärterhauses auf die vier Brückenklappen. Westen Pfeiler 50 Süden <--- Westklappe A/B -- Westklappe C/D ---> Norden Ostklappe A/B -- Ostklappe C/D Pfeiler 40 Osten Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:47 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick auf die Ostklappe C/D. Die Lastseile des Schwimmkranes ROLAND können jetzt ausgehängt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:51 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Zur Feier des Tages gibt es jetzt eine Runde Sekt für alle beteiligten Personen. Alle vier Brückenklappen wurden innerhalb von nur zwei Tagen eingehängt. Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 13:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom Brückenüberbau Ellenberg (Osten) in Richtung Kappeln (Westen). Die beiden Klappenpaare sind durch einen etwa 1 m breiten Spalt voneinander getrennt. Westen Pfeiler 50 Süden <--- Westklappe A/B -- Westklappe C/D ---> Norden Ostklappe A/B -- Ostklappe C/D Pfeiler 40 Osten Foto: Eckhard Schmidt - Kappeln - (C) 2002

25.04.2002 - 14:24 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Einhängen der Klappen des nördlichen Klappenpaares C/D Blick vom ASC-Yachthafen in Richtung der Brückenbaustelle. Der Schwimmkran ROLAND wird heute Kappeln noch verlassen. Foto: Eckhard Schmidt - Kappeln - (C) 2002
