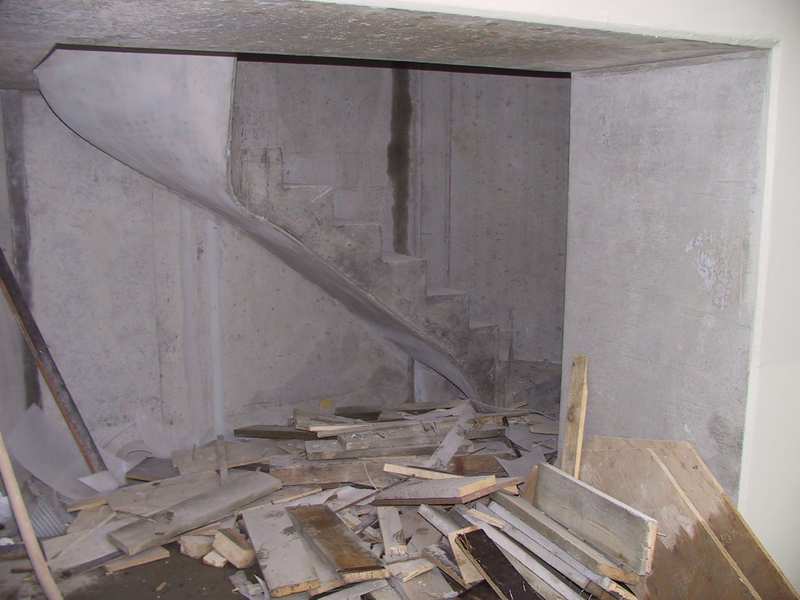

| 15.04.2002 - 11:09 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich im Klappenkeller des Pfeilers und blicke in den Eingang zum Treppenhaus. Es werden gerade die Treppen ausgeschalt. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

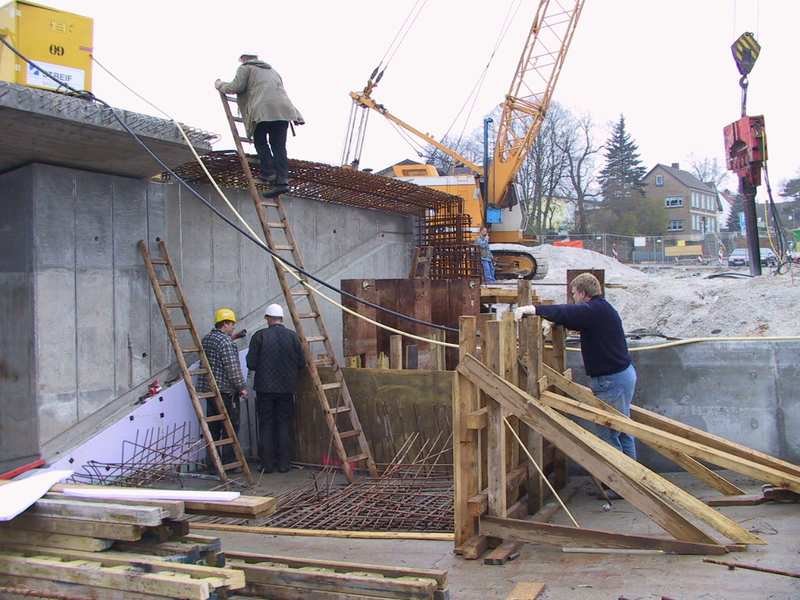

| 15.04.2002 - 11:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von der nördlichen Eingangsrampe der Unterführung auf die zukünftige Treppe an der Nordseite der Brücke. Es wird gerade die Rampe für die Treppe eingeschalt. Links im Bild die Unterführung und das Widerlager 70. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 15.04.2002 - 11:58 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick vom Brückenüberbau Kappeln auf den Platz westlich vom Widerlager 70. Der Sandboden wird mit Hilfe eines großen Stahlträgers verdichtet. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 15.04.2002 - 12:08 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von der nördlichen Eingangsrampe der Unterführung auf die zukünftige Treppe an der Nordseite der Brücke. Auch hier wird der Sandboden verdichtet. Links im Bild die Unterführung und das Widerlager 70. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

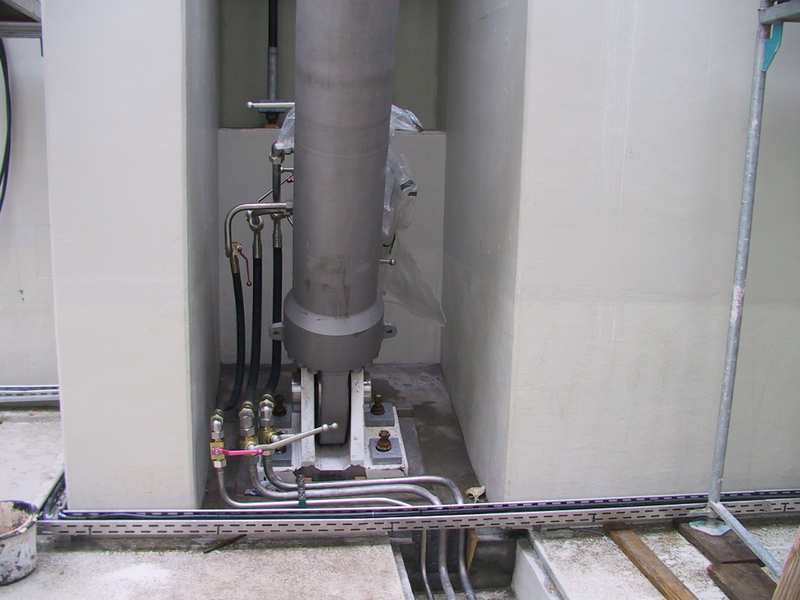

| 16.04.2002 - 11:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich im Klappenkeller des Pfeilers direkt vor dem Hydraulikzylinder der Ostklappe A/B. Der Zylinder wurde bereits an die Hydraulikleitungen von und nach dem Maschinenraum angeschlossen. Die Absperrschieber befinden sich alle noch in der Stellung „Zu", da die Rohrleitungen noch in dieser Woche mit Öl gespült werden sollen, um Verschmutzungen in den Rohren herauszufiltern. Drehlager der Klappen vom Pfeiler 40 Süden <-- -A- --- -B--C- --- -D- --> Norden Osten Brückenüberbau Siehe auch: Anordnung der Klappenpaare A/B und C/D mit den zugehörigen Komponenten Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 16.04.2002 - 11:05 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich im Treppenhaus am Südende des Pfeilers. Über die Treppe gelangt man in den Klappenkeller des Pfeilers. Im Treppenhaus gibt es drei Zwischendecken und vier Treppen. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

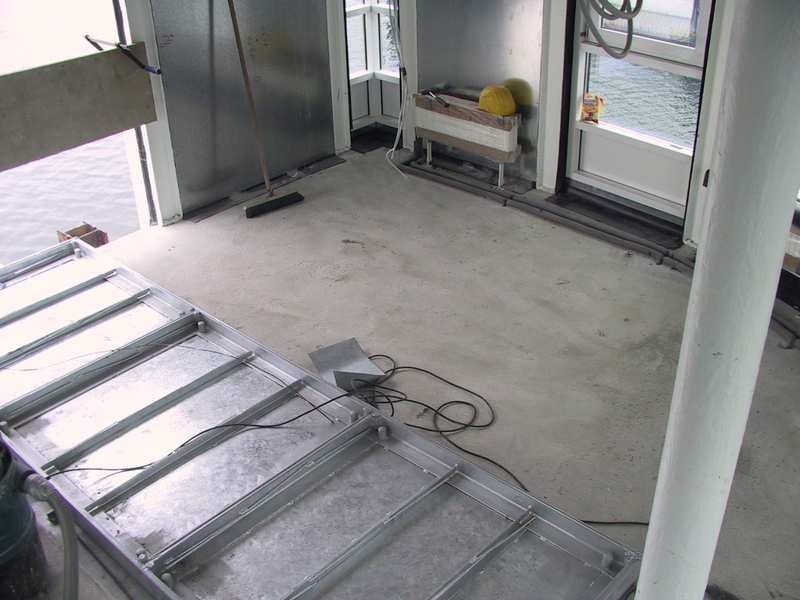

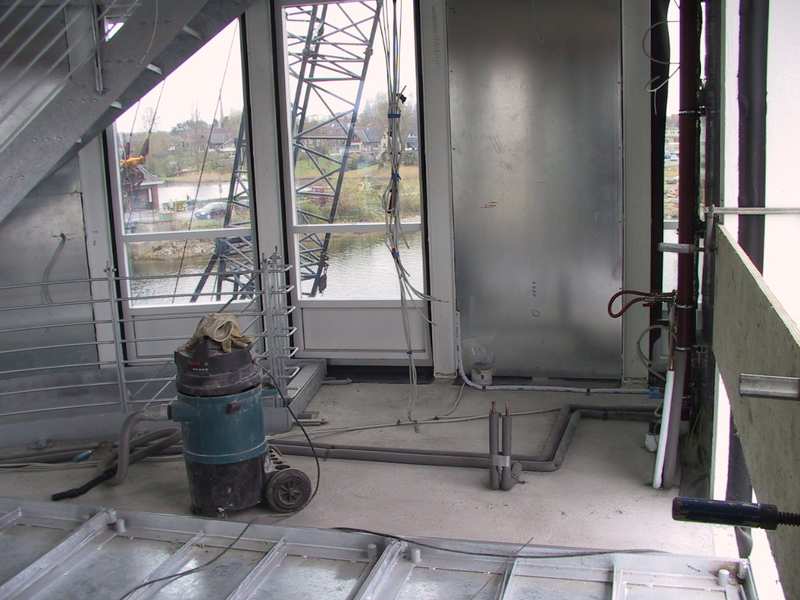

| 16.04.2002 - 11:12 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 - Brückenwärterhaus Ich befinde mich im Erdgeschoss des Brückenwärterhauses. In dieser Woche soll in allen drei Etagen der Estrich eingebracht werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 16.04.2002 - 11:13 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 - Brückenwärterhaus Ich befinde mich im Erdgeschoss des Brückenwärterhauses. In dieser Woche soll in allen drei Etagen der Estrich eingebracht werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

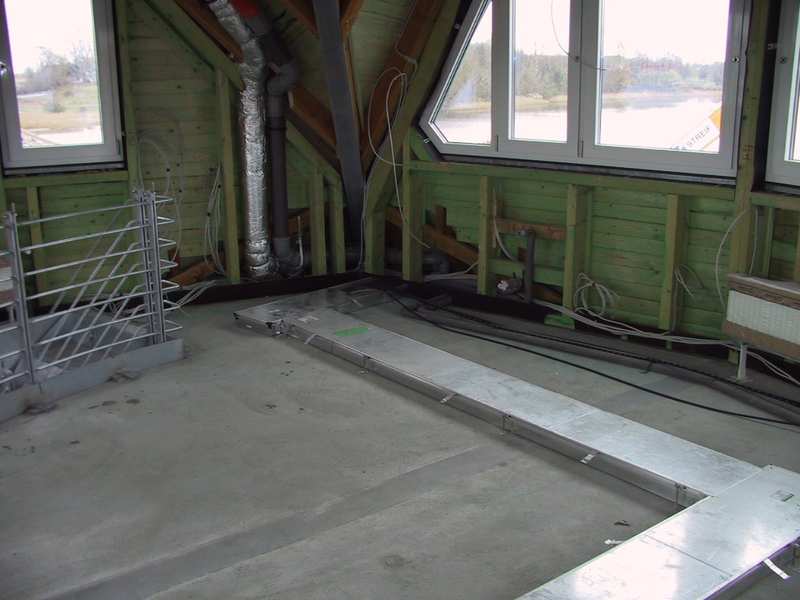

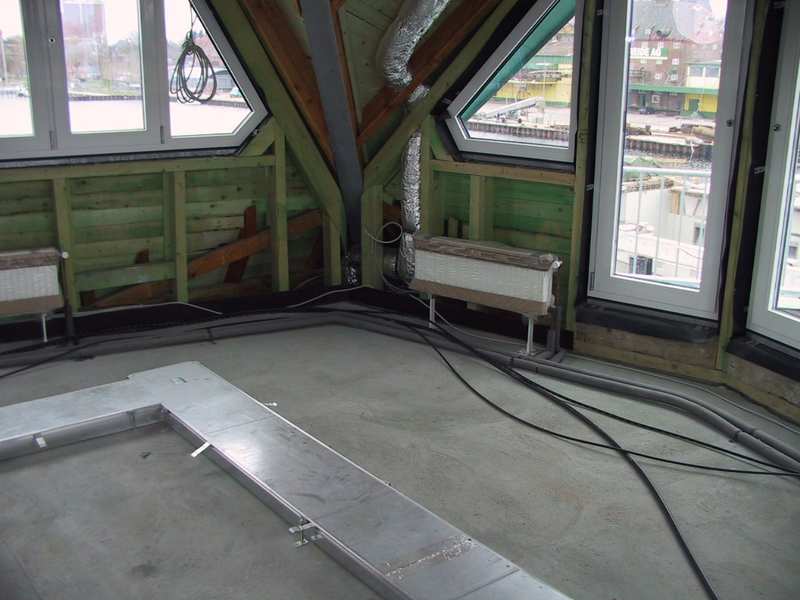

| 16.04.2002 - 11:13 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 - Brückenwärterhaus Ich befinde mich im Dachgeschoss des Brückenwärterhauses. In dieser Woche soll in allen drei Etagen der Estrich eingebracht werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 16.04.2002 - 11:13 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 - Brückenwärterhaus Ich befinde mich im Dachgeschoss des Brückenwärterhauses. In dieser Woche soll in allen drei Etagen der Estrich eingebracht werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 16.04.2002 - 11:13 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 - Brückenwärterhaus Ich befinde mich im Dachgeschoss des Brückenwärterhauses. In dieser Woche soll in allen drei Etagen der Estrich eingebracht werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 16.04.2002 - 11:14 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 - Brückenwärterhaus Ich befinde mich im Dachgeschoss des Brückenwärterhauses. In dieser Woche soll in allen drei Etagen der Estrich eingebracht werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 16.04.2002 - 11:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Es wird gerade die Tragfähigkeit des Sandbodens westlich vom Widerlager 70 durch Messungen überprüft. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 16.04.2002 - 12:05 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von der Unterführung auf die südliche Eingangsrampe. Die Eisenflechter sind dabei die Bewehrung für die landseitige Betonmauer einzubringen und die Betonbauer bereiten bereits das Aufstellen der Schalwände vor. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

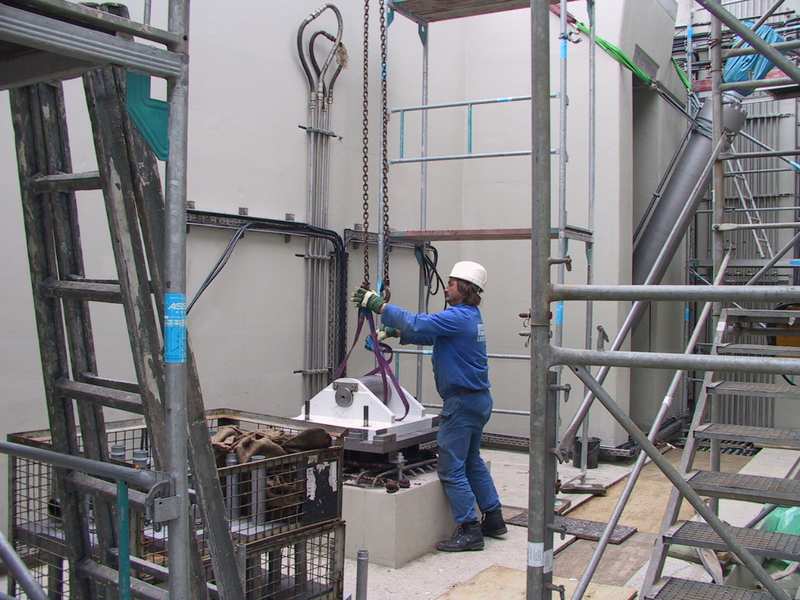

| 16.04.2002 - 14:39 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich im Klappenkeller des Pfeilers. Jürgen Weiß von der Firma imo-Leipzig setzt gerade die untere Rolle für die Verrieglung des Rückarmes der Ostklappe C/D in der Stellung Hochlage auf der Fundamentplatte im Klappenkeller ab. Über die Rohrleitungen an der westlichen Seitenwand des Pfeilers werden später über Druckschläuche die beiden Spitzenriegel und der Rückarmriegel der Ostklappe C/D mit Hydrauliköl versorgt. Wegen dem Ölspülen der Rohrleitungen sind die Hydraulikleitungen noch per Schlauchverbindungen kurzgeschlossen. Rechts im Bild ist in der Nische unter dem Fundament des Drehlagers D der Hydraulikzylinder der Ostklappe C/D zu erkennen. Drehlager der Klappen vom Pfeiler 40 Süden <-- -A- --- -B--C- --- -D- --> Norden Brückenüberbau Ellenberg Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

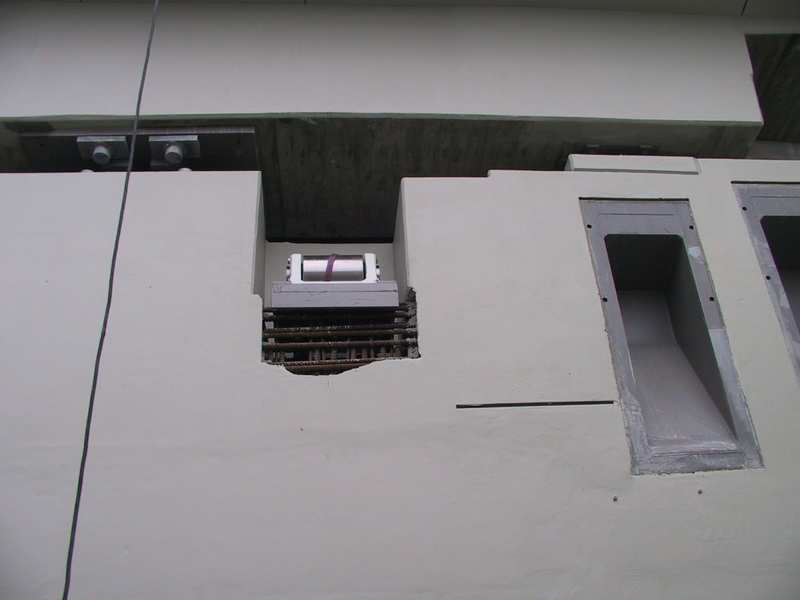

| 17.04.2002 - 13:54 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich im Klappenkeller des Pfeilers. Die obere Rolle für die Verrieglung des Rückarmes der Ostklappe C/D in der Stellung Verkehrslage wurde bereits auf der Fundamentplatte oben in der östlichen Seitenwand des Pfeilers abgesetzt. Die Fundamentplatten werden, wenn die Rollen für die Rückarmverriegelung richtig justiert sind, noch mit Pagel-Spezial-Beton vergossen werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 17.04.2002 - 14:18 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Pfeiler 50 auf das Südende des Pfeiler 40. In diesem Teil des Pfeilers befindet sich das Treppenhaus. Der obere Teil ist noch eingeschalt, da hier noch eine kleine Abschlussdecke betoniert werden muss. Außen am Pfeiler direkt vor den Drehlagern wird gerade ein Laufsteg montiert. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

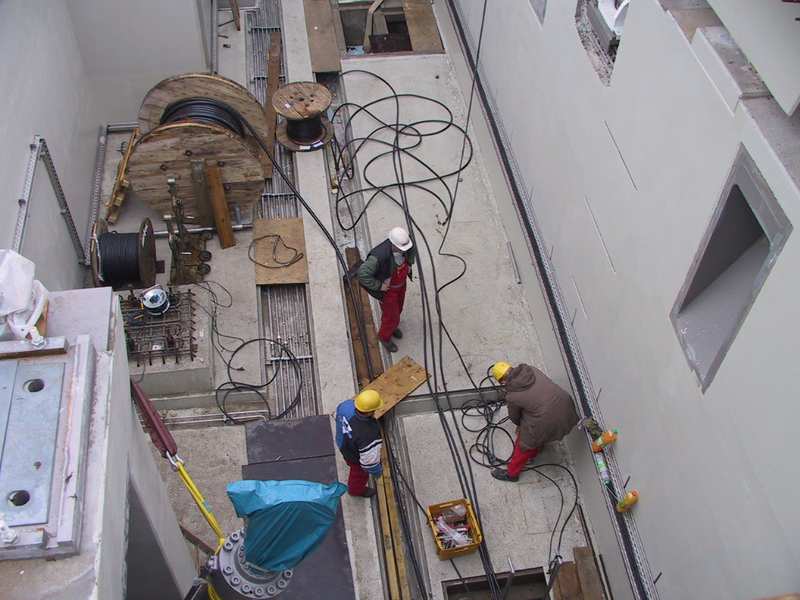

| 17.04.2002 - 14:28 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick vom Nordende des Pfeilers in Klappenkeller. Monteure der Firma Licht & Kraft aus Leipzig sind gerade dabei Kabel vom Pfeiler 50 durch den Düker zum Pfeiler 40 zu ziehen. Der Eingang zum Düker ist recht unten im Bild zu erkennen. Pfeiler 40 <---- Düker ----> Pfeiler 50 Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |

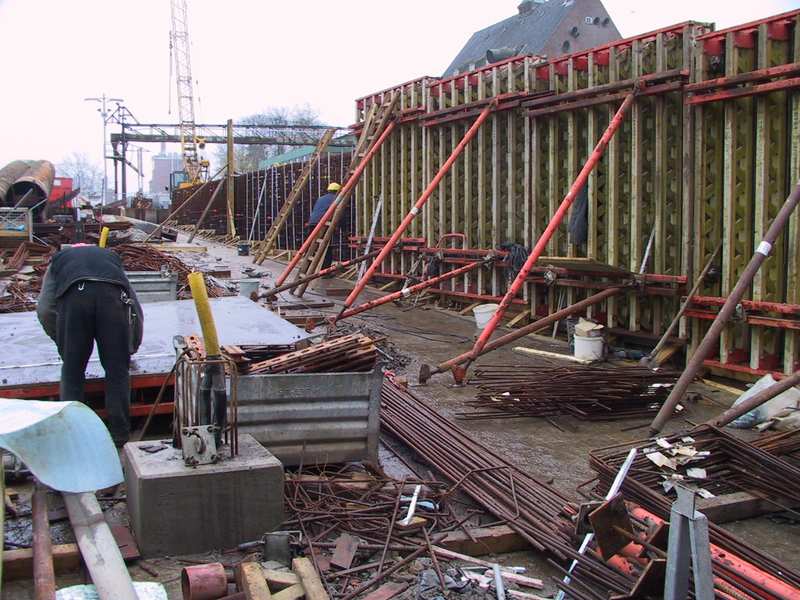

| 17.04.2002 - 14:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von der Unterführung auf die südliche Eingangsrampe. Die Betonbauer stellen gerade für die landseitige Betonmauer die Schalwände auf. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 18.04.2002 - 11:12 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Beim Brückenüberbau ist bei der Betonierung der Beton teilweise zu hoch geraten. Die erhöhten Stellen werden jetzt mit einer kleinen fahrbaren Fräse abgefräst. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 18.04.2002 - 11:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Ich befinde mich im Maschinenraum auf dem Nordende vom Pfeiler 50. Zwei Monteure sind gerade dabei Stammkabel an die Unterverteiler der Hydraulikaggregate für die beiden Westklappen anzuschließen. Rechts im Bild sind Hydraulikleitungen zu erkennen. Hinter der Betonwand befindet sich der Klappenkeller des Pfeilers. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 18.04.2002 - 11:54 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen zwischen Klapp- und Drehbrücke Auf einem Ponton zwischen der Klappbrücke (Hintergrund) und der Drehbrücke werden gerade aus den Doppel-T-Trägern der Baugerüste von den beiden Klappenpfeilern zwei große Schutzdalben für die Drehbrücke zusammengeschweißt. Die Holzdalben südlich vom Pfeiler III der Drehbrücke müssen gezogen werden, da sie dem Schwimmkran ROLAND im Wege stehen. Mit Hilfe des Schwimmkranes ROLAND sollen in der kommenden Woche die Klappen eingehängt werden. Wenn der Schwimmkran Kappeln wieder verlassen hat, dann werden diese beiden Stahldalben südlich vom Pfeiler III der Drehbrücke in den Schleigrund gerammt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 19.04.2002 - 11:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 - Brückenwärterhaus Blick von außen in das Erdgeschoss des Brückenwärterhauses. In allen drei Etagen wurde gerade der Estrich verlegt. Das weiße Schild vorne signalisiert „frischer Estrich". Das Brückenwärterhaus kann daher nicht betreten werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 19.04.2002 - 11:18 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Die Rückwand des Widerlager 70 wurde ausgeschalt. Ebenfalls wurden die Bohlen der Spundwand von der ehemaligen Baugrube tiefer abgebrannt. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 19.04.2002 - 11:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick vom Brückenüberbau Kappeln auf die südliche Eingangsrampe der Unterführung. Die Betonbauer sind gerade dabei die landseitige Betonmauer einzuschalen. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 19.04.2002 - 11:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Beim Pfeiler 50 werden gerade alle Hydraulikleitungen mit Öl durchspült, um alle Verschmutzungen in den Rohrleitungen herauszufiltern. Das Öl wird vom Pumpencontainer (Bild) per Schlauch durch die Hydraulikleitungen und wieder zurück zum Container gepumpt. Der Dreck im Öl wird dabei im Pumpencontainer herausgefiltert. Der Spülvorgang der Rohrleitungen dauert etwa 4 Stunden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 21.04.2002 - 11:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Blick von Osten auf die Brückenbaustelle. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 21.04.2002 - 11:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Blick von Süden in Richtung der Brückenbaustelle. Links im Bild der Pfeiler 50. Rechts im Bild der Pfeiler 40 mit dem Brückenwärterhaus. Die Drehbrücke hat gerade ihr Drehteil geöffnet. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 21.04.2002 - 17:36 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Blick von Westen auf die Brückenbaustelle. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
 |
| 21.04.2002 - 17:49 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Blick von der Drehbrücke in Richtung der Brückenbaustelle. Links im Bild der Pfeiler 40 mit dem Brückenwärterhaus. Rechts im Bild der Pfeiler 50. Die Drehbrücke hat gerade ihr Drehteil geöffnet. Ab dem 24. April 2002 wird die Brückendurchfahrt komplett gesperrt, da die vier Brückenklappen mit Hilfe des Schwimmkranes ROLAND eingehängt werden sollen. Ab dem 2. Mai 2002 soll die Brückendurchfahrt wieder für den Schiffsverkehr freigeben werden. Foto: Eckhard Schmidt - Kappeln - (C) 2002 |
