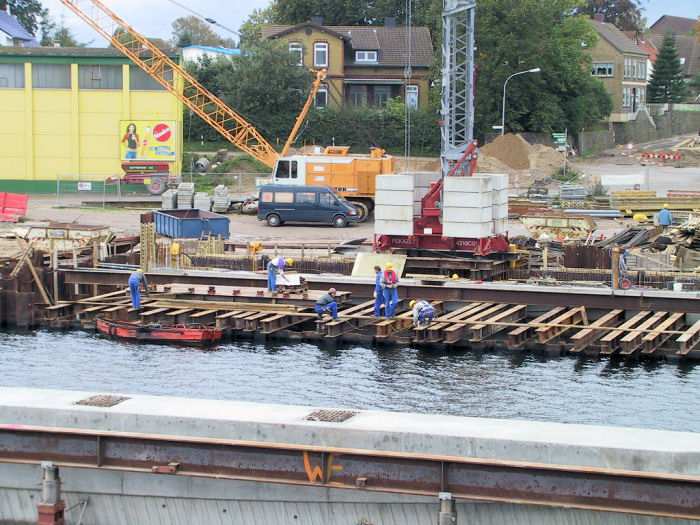

08.10.2001 - 11:51 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Traggerüstbauer beginnen mit den Vorbereitungen große Gitterträger vom Widerlager 70 bis zum Pfeiler 60 zu verlegen. Oben auf die Träger werden dann die Schalungsmodule für den Brückenüberbau gestellt. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2001

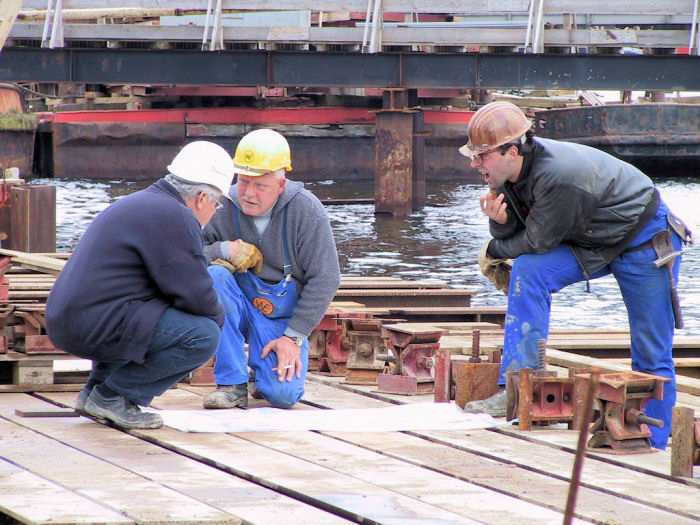

08.10.2001 - 12:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Polier Gustav Rambow (links) diskutiert gerade ein Problem mit dem Meister der Traggerüstbauer (mitte). Rechts im Bild lagern Spezialfüße. Durch einfaches lösen der Mutter können diese abgesenkt werden. Dies geschieht aber erst, wenn die Gitterträger später seitlich unter dem fertigen Brückenüberbau wieder herausgezogen werden müssen. Traggerüstbau für die Schalung des Brückenüberbaus: Engelhard RöRo Traggerüstbau (ThyssenKrupp) (Ab 2005: RöRo Traggerüstsysteme (ThyssenKrupp Xervon GmbH) Foto: Eckhard Schmidt - Kappeln - (C) 2001

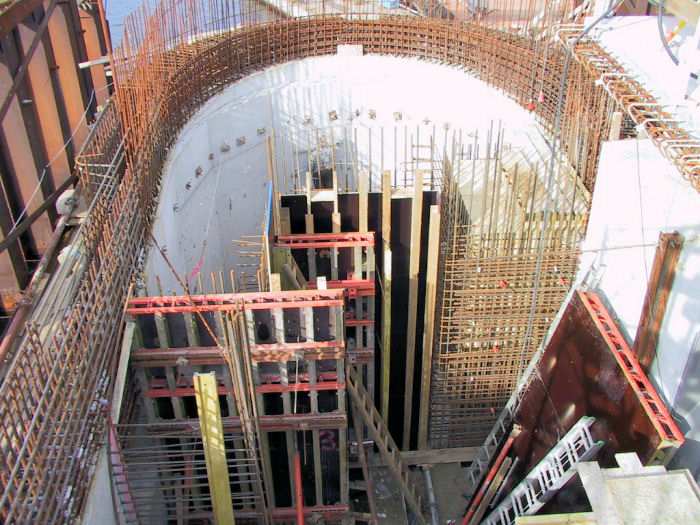

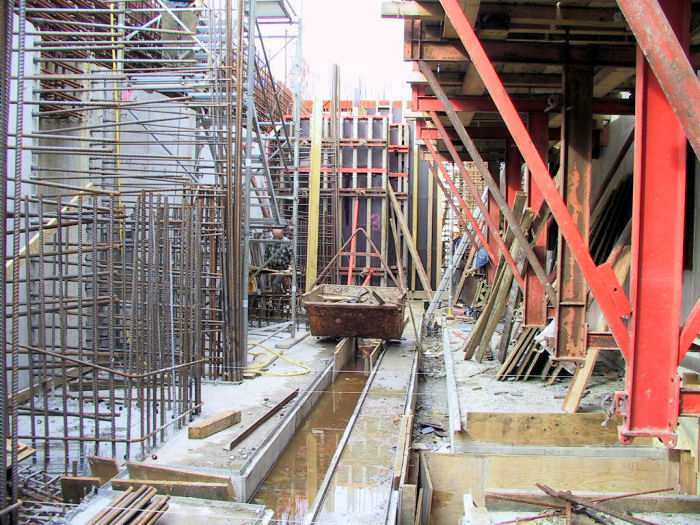

08.10.2001 - 14:40 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich im Klappenkeller vom Pfeiler 40 und blicke in Richtung Süden. Die Eisenflechter sind dabei die Bewehrung für die Fundamente der Klappenlager einzubringen. Am Südende des Pfeilers entsteht ein Treppenhaus. Foto: Eckhard Schmidt - Kappeln - (C) 2001

08.10.2001 - 14:41 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich im Klappenkeller vom Pfeiler 40 und blicke in Richtung Norden. Die Eisenflechter sind dabei die Bewehrung für die Fundamente der Klappenlager einzubringen. Am Nordende des Pfeilers entsteht das Brückenwärterhaus mit Maschinenraum. Foto: Eckhard Schmidt - Kappeln - (C) 2001

08.10.2001 - 14:47 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick auf das Nordende des Pfeilers. Hier werden gerade Schalwände quer zum Pfeiler aufgestellt. Der Raum dahinter wird noch weiter mit Beton aufgefüllt werden bis in etwa die Höhe der Unterseite vom Boden des Maschinenraumes erreicht ist. Oberhalb des Maschinenraumes wird das Brückenwärterhaus errichtet. Foto: Eckhard Schmidt - Kappeln - (C) 2001

09.10.2001 - 11:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Pfeiler 50 in Richtung Widerlager 70. Die Traggerüstbauer haben begonnen zwischen dem Pfeiler 60 und der Spundwand der Unterführung die ersten beiden Gitterträger zu montieren. Oberhalb der Spundwand der Unterführung wurde als Auflage für die die Gitterträger ein Querträger montiert. Dieser Querträger steht auf Spezialfüßen und diese können später durch lösen von Muttern abgesenkt werden, damit die Gitterträger seitlich unter dem fertigen Brückenüberbau herausgezogen werden können. Foto: Eckhard Schmidt - Kappeln - (C) 2001

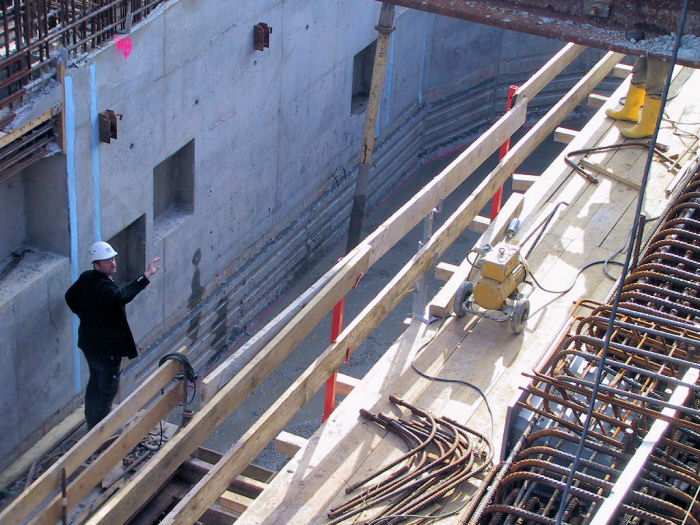

09.10.2001 - 11:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von von in die südliche Ballastkammer. Diese wird gerade noch mit etwas Beton aufgefüllt. In der Kammer sind kleine Bereiche eingeschalt und diese dürfen nicht mit Beton aufgefüllt werden. Polier Michael Sterll gibt gerade dem Betonlenker Anweisung in welchen Bereich der Kammer noch Beton gepumpt werden muss. Foto: Eckhard Schmidt - Kappeln - (C) 2001

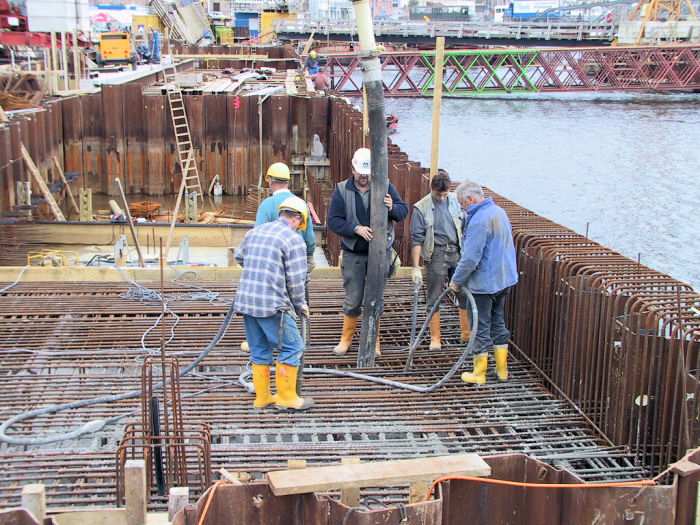

09.10.2001 - 14:20 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden in die Baugrube der zukünftigen südlichen Eingangsrampe der Unterführung. Es wird gerade das obere Drittel des Bodens der Rampe betoniert. Der Beton wird mit Hilfe einer LKW-Betonpumpe eingebracht. Foto: Eckhard Schmidt - Kappeln - (C) 2001

10.10.2001 - 11:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 (Vordergrund) auf die Gitterträger zwischen der Spundwand der Unterführung und dem Pfeiler 60. Foto: Eckhard Schmidt - Kappeln - (C) 2001

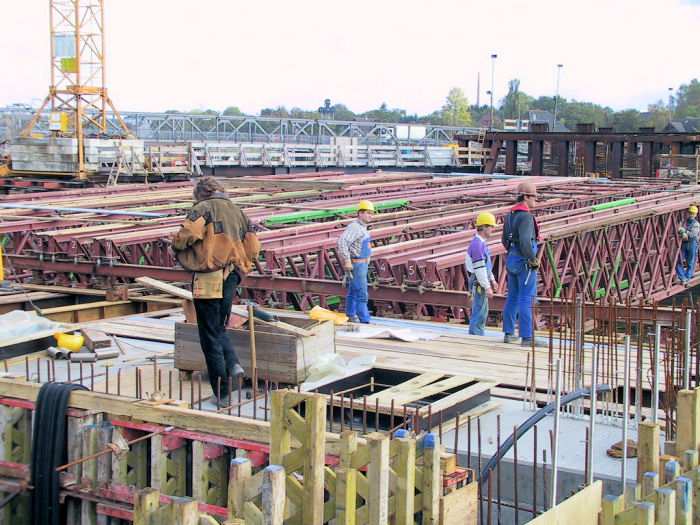

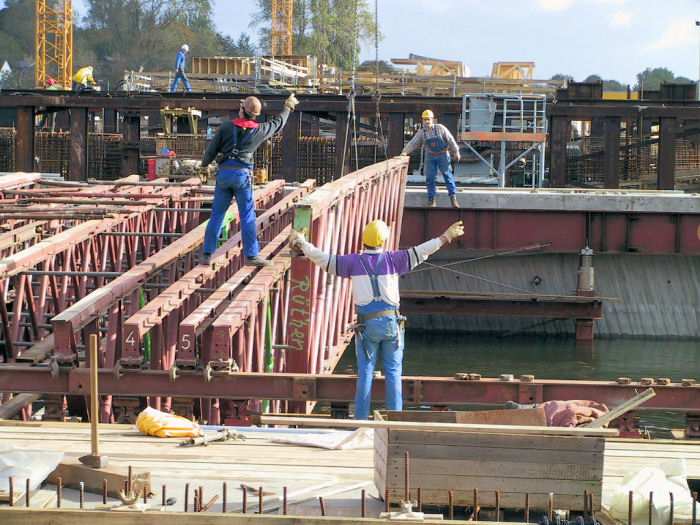

10.10.2001 - 11:47 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 (Vordergrund) auf die Gitterträger zwischen der Spundwand der Unterführung und dem Pfeiler 60. Es wird gerade ein weiterer Gitterträger mit Hilfe vom Turmdrehkran Nr. 3 montiert. Im Vordergrund erkennt man den Querträger als Auflage für die Gitterträger. Dieser Querträger steht mehreren Spezialfüßen, welche später durch lösen einer Mutter abgesenkt werden können. Foto: Eckhard Schmidt - Kappeln - (C) 2001

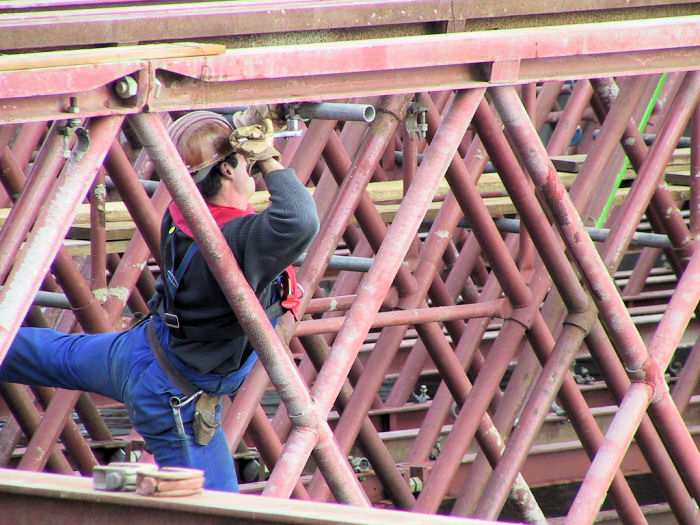

10.10.2001 - 11:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Die Gitterträger für die Schalung des Brückenüberbaus werden untereinander über Rohre mit einander verbunden. Ein Traggerüstbauer zieht gerade die Schraube einer Rohrschelle an. Foto: Eckhard Schmidt - Kappeln - (C) 2001

11.10.2001 - 11:29 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Die Betonbauer Jens König (links) und Andreas Hitschler bauen gerade auf dem Lagerplatz in Ellenberg eine Sonder-Schalung für den Klappenkeller vom Pfeiler 40. Foto: Eckhard Schmidt - Kappeln - (C) 2001

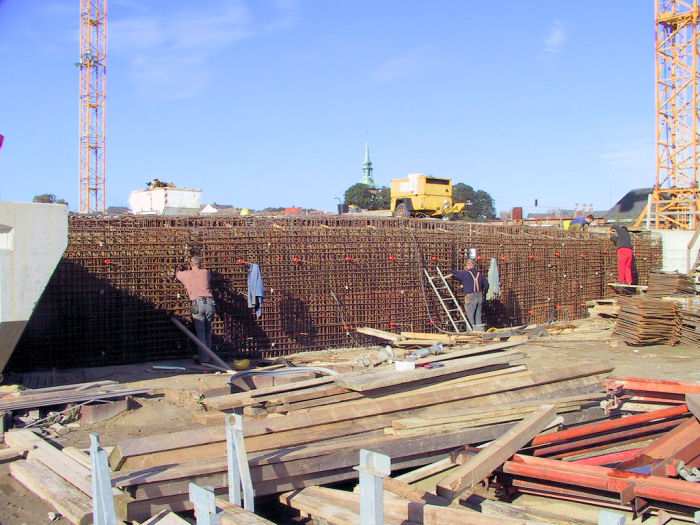

11.10.2001 - 11:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Widerlager 10 Blick vom Lagerplatz Ellenberg auf die Rückseite vom Widerlager 10. Die Eisenflechter sind gerade dabei die Bewehrung für die Rückwand des Widerlagers zu fertigen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

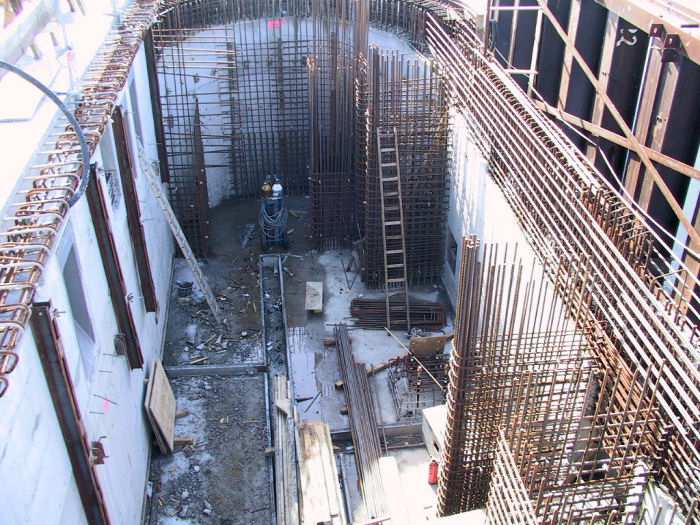

11.10.2001 - 11:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick von oben in das südliche Innere des Klappenkellers. Links im Bild ist der Brückenüberbau Ellenberg zu erkennen. Rechts im Bild entstehen gerade die Bewehrung für die Fundamente der Klappenlager. Unten im Boden des Klappenkellers sind getrennte Kanäle für die Hydraulikleitungen und das Regenwasser zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

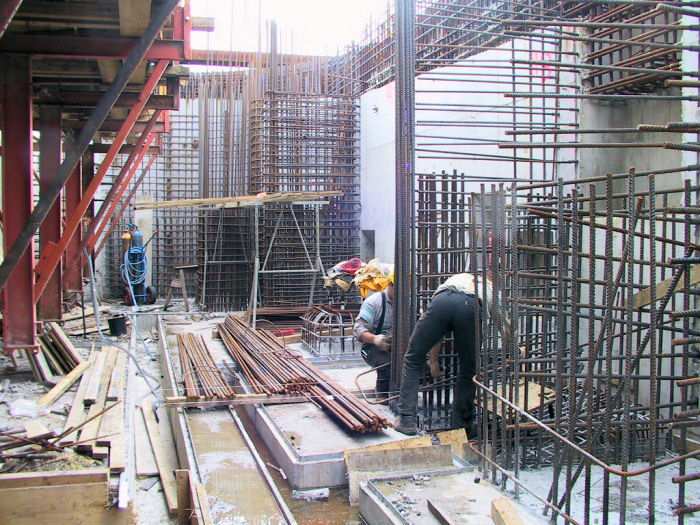

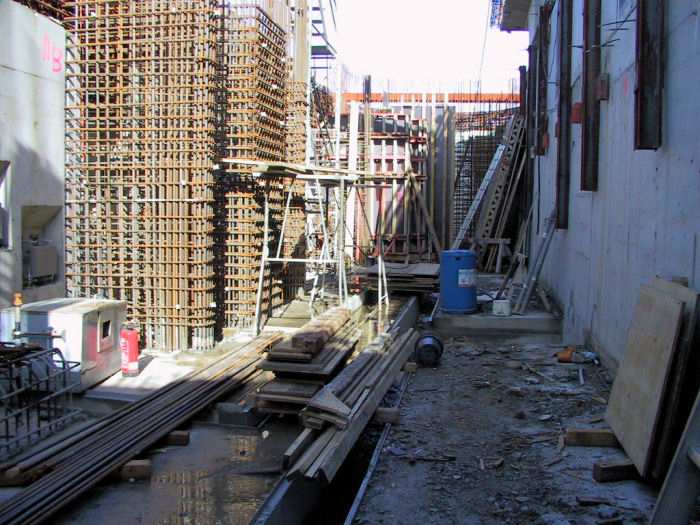

11.10.2001 - 11:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Ich befinde mich jetzt unten im Klappenkeller und blicke von Süden in Richtung Norden. Links im Bild erkennt man die Bewehrung für die Fundamente der Klappenlager. Noch sieht hier unten alles etwas chaotisch aus. Foto: Eckhard Schmidt - Kappeln - (C) 2001

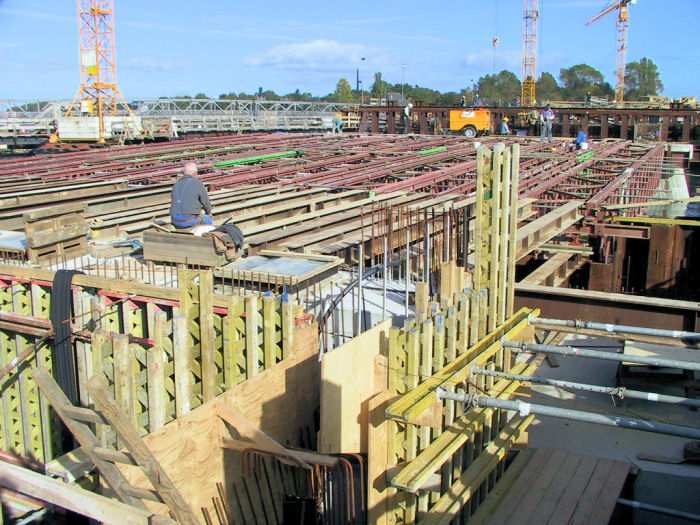

11.10.2001 - 14:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 (Vordergrund) auf die Gitterträger zwischen der Spundwand der Unterführung und dem Pfeiler 60. Es sind jetzt alle Gitterträger in diesem Bereich montiert. Im Vordergrund über der späteren Unterführung wurden normale Doppel-T-Träger als Traggerüst für die Schalungsmodule verlegt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

11.10.2001 - 15:01 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Straßenbau Kappeln Blick vom ZOB in Richtung Hafen. In diesem Bereich wurde in der vom Hafen kommenden Fahrbahn die Tragschicht aus Beton aufgebracht. In den noch weichen Beton werden gerade Dehnungsfugen quer zur Fahrbahn gesägt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

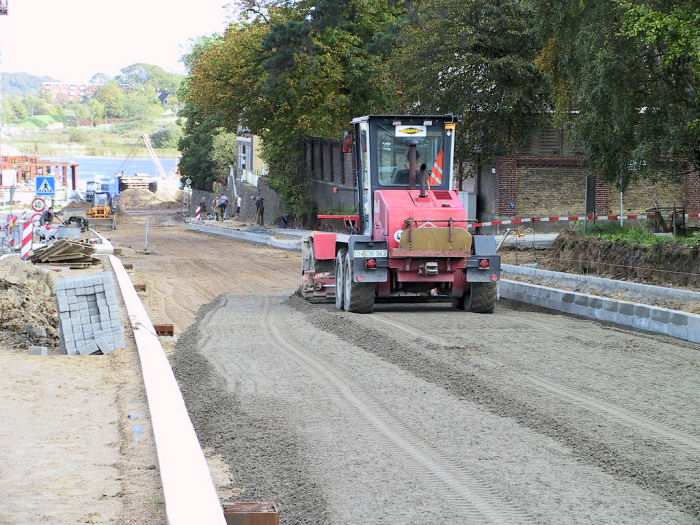

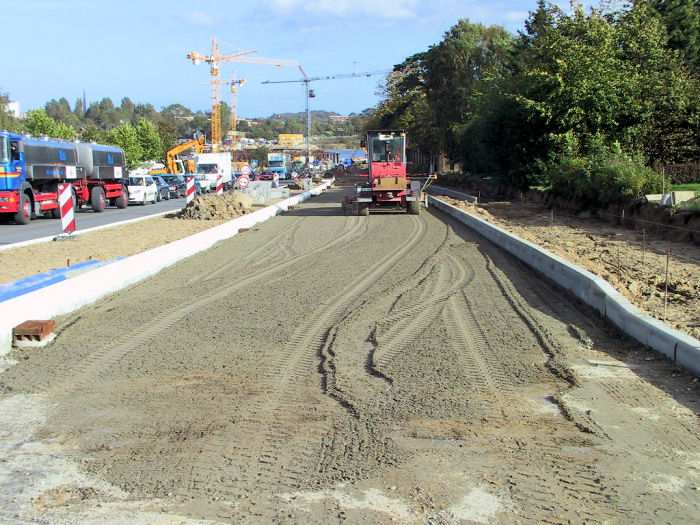

11.10.2001 - 15:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Straßenbau Kappeln Blick von der Theodor-Storm-Straße in Richtung Hafen. Es wird gerade die Tragschicht aus Beton aufgebracht. Foto: Eckhard Schmidt - Kappeln - (C) 2001

11.10.2001 - 15:06 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Straßenbau Kappeln Blick in Richtung Hafen. Es wird gerade die Tragschicht aus Beton bis hin zum Bahnhofsweg aufgebracht. Rechts im Bild die Arnisser Straße. Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.10.2001 - 11:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Die Schalungsmodule für den Brückenüberbau werden jetzt auf einem Ponton gelagert und in den nächsten Tagen nach Kappeln hinüber gebracht. Foto: Eckhard Schmidt - Kappeln - (C) 2001

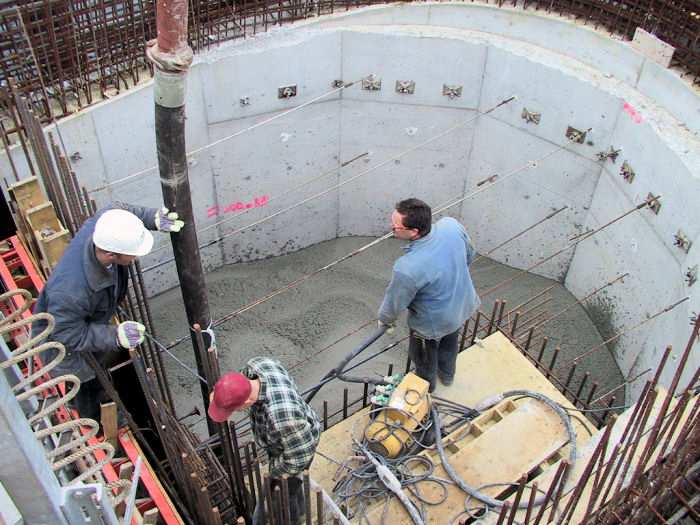

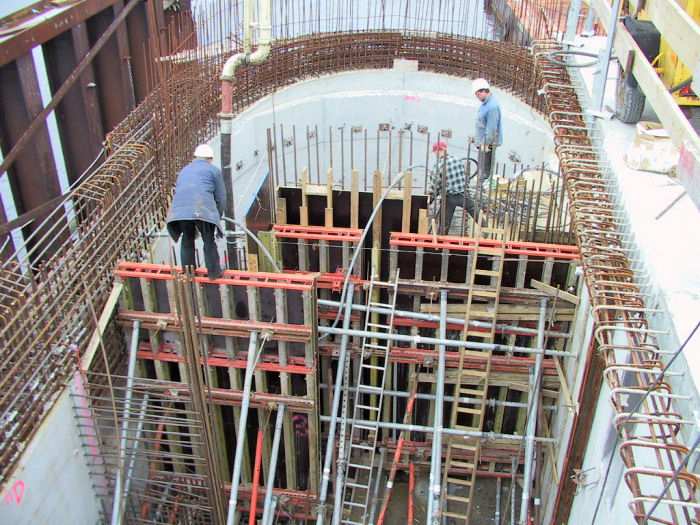

12.10.2001 - 11:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick von oben in den Klappenpfeiler. Der nördliche Bereich wird gerade mit Beton aufgefüllt. Der Beton wird in diesem Fall noch mit einem Tauchrüttler verdichtet. Unten im Bild ist ein eingeschalter Bereich für einen Schacht zu erkennen. In diesen Schacht wird später der Schmutzwassertank für das Brückenwärterhaus eingebaut. Der Zugang zu dem Schacht erfolgt später vom Maschinenraum des Pfeilers aus. Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.10.2001 - 11:47 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick von oben in den Klappenpfeiler. Der nördliche Bereich wird gerade mit Beton aufgefüllt. Der Beton wird in diesem Fall noch mit einem Tauchrüttler verdichtet. Foto: Eckhard Schmidt - Kappeln - (C) 2001

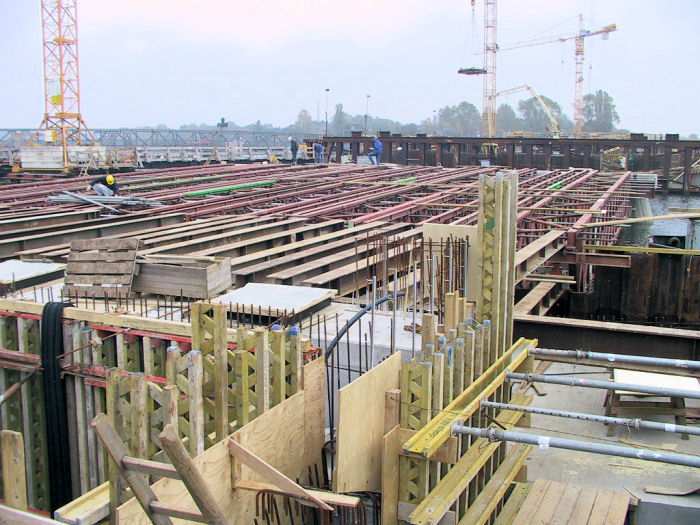

12.10.2001 - 12:14 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Blick vom Widerlager 70 (Vordergrund) auf die Gitterträger zwischen der Spundwand der Unterführung und dem Pfeiler 60. Es sind jetzt alle Gitterträger in diesem Bereich montiert. Im Vordergrund über der späteren Unterführung wurden normale Doppel-T-Träger als Traggerüst für die Schalungsmodule verlegt. Es werden gerade Messpunkte gesetzt, damit die Schalungsmodule in diesem Bereich aufgestellt werden können. Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.10.2001 - 12:22 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenüberbau Kappeln Hier wird gerade auf dem Pfeiler 60 eine Kernbohrung für einen Messpunkt niedergebracht. Rechts im Bild ist das Traggerüst für den Brückenüberbau Kappeln zwischen dem Pfeiler 60 (Vordergrund) und der Unterführung zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2001
