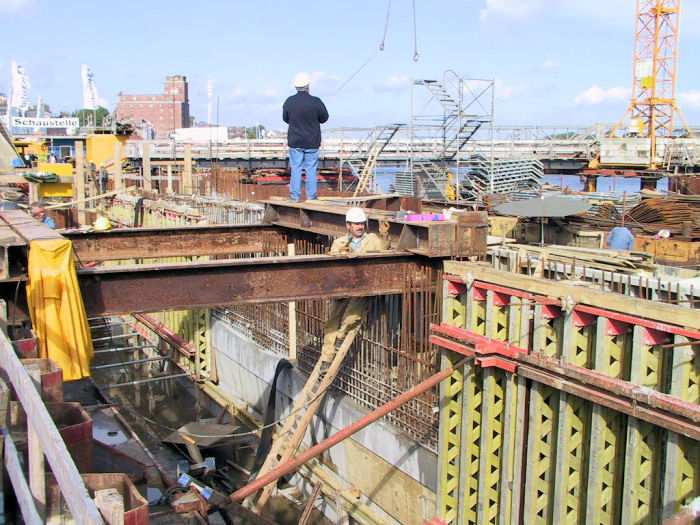

01.10.2001 - 14:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden in die Baugrube vom Widerlager 70 und der Unterführung. An der Rückseite vom Widerlager wird gerade aus Stahlträgern ein Fundament für einen kleinen unten drehenden Turmdrehkran montiert. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2001

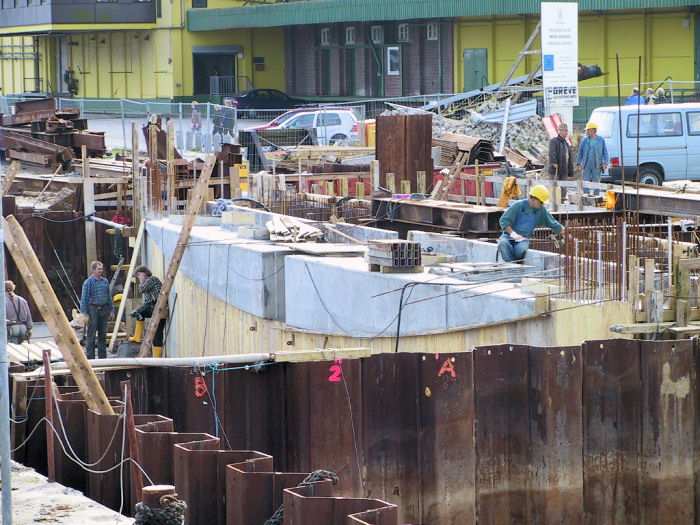

01.10.2001 - 14:38 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Norden in die Baugrube vom Widerlager 70 und der Unterführung. An der Rückseite vom Widerlager wird gerade aus Stahlträgern ein Fundament für einen kleinen unten drehenden Turmdrehkran montiert. Der obere Teil des Widerlagers ist bereits im Kopfbereich ausgeschalt. Der noch eingeschalte Bereich wird später mit roten Klinkersteinen verblendet werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

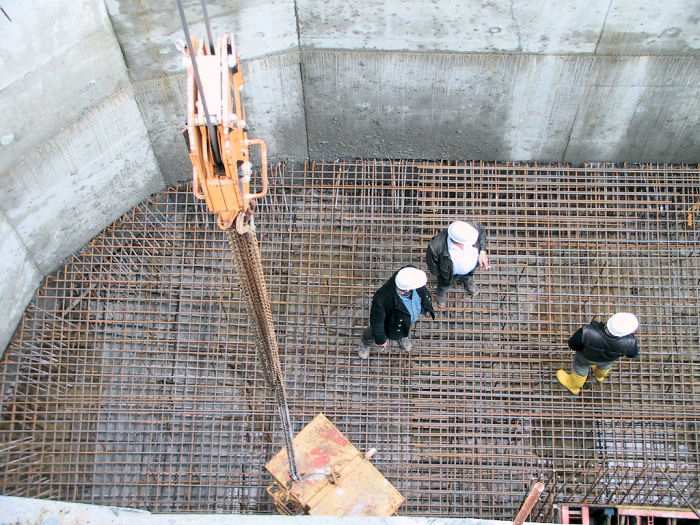

01.10.2001 - 14:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben in die nördliche Ballastkammer. Es erfolgt gerade durch die Bauaufsicht die Abnahme der Bewehrung für die Zwischendecke. Morgen soll diese Decke betoniert werden. Siehe auch Betonarbeiten innerhalb der Klappenpfeiler (Position: 50.4). Foto: Eckhard Schmidt - Kappeln - (C) 2001

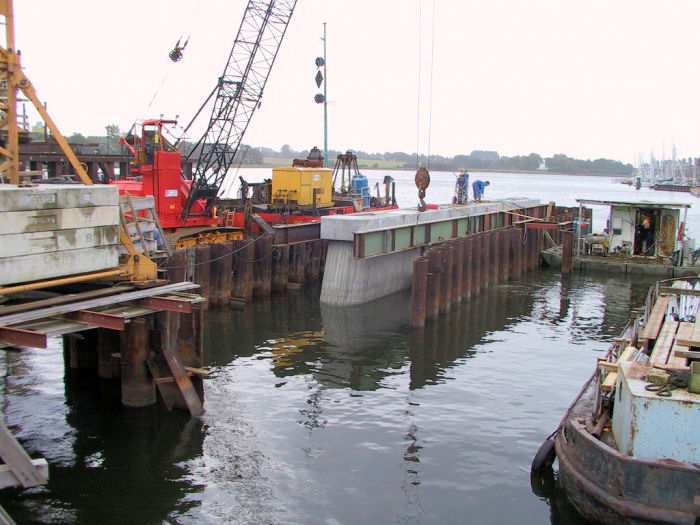

02.10.2001 - 9:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 Blick von Norden auf den Pfeiler 60. Mit Hilfe eines Tauchers werden gerade die Bohlen der Spundwand kurz über dem Schleigrund abgebrannt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

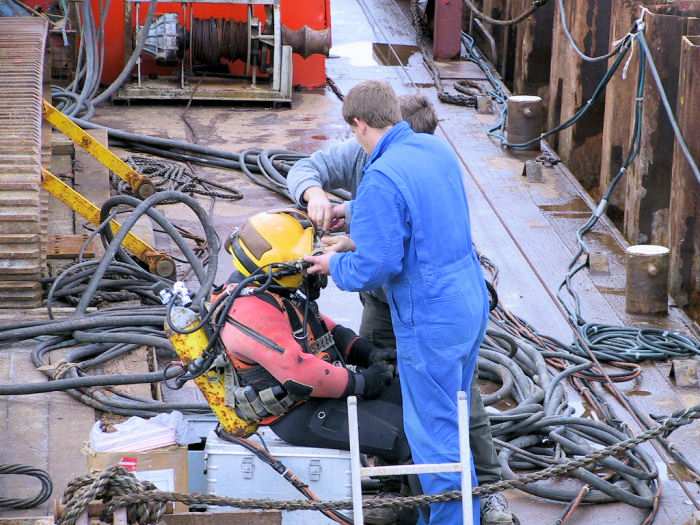

02.10.2001 - 9:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 Blick auf den Ponton östlich vom Pfeiler 60. Der Taucher wird gerade für einen neuen Einsatz vorbereitet. Foto: Eckhard Schmidt - Kappeln - (C) 2001

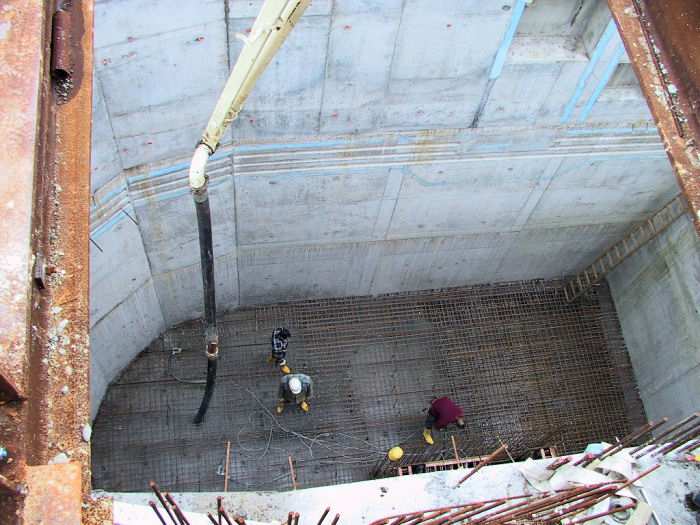

02.10.2001 - 9:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben in die nördliche Ballastkammer. Die Zwischendecke wird gerade betoniert. Die Zwischendecken in den beiden anderen Kammern sollen heute ebenfalls noch betoniert werden, da die Bewehrung für diese Decken früher als geplant fertig wurden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

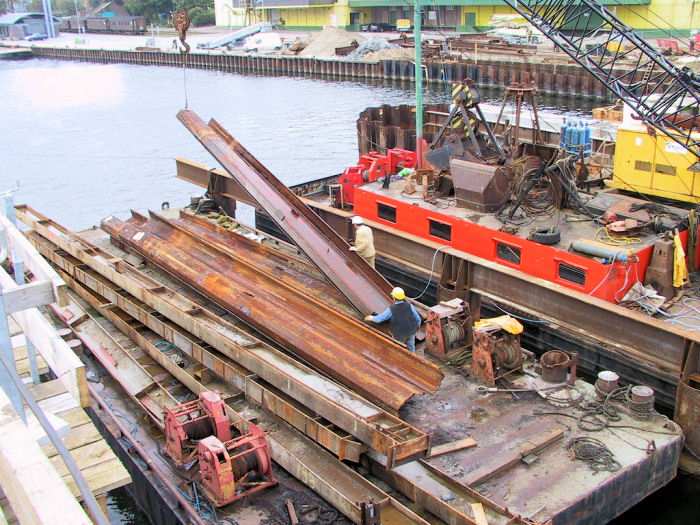

02.10.2001 - 10:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 Die Bohlen der Spundwand von der Baugrube werden auf einem Ponton abgelegt. Auf dem Ponton lagern bereits die Träger des oberen Gurtes der Baugrube vom Pfeiler 60. Foto: Eckhard Schmidt - Kappeln - (C) 2001

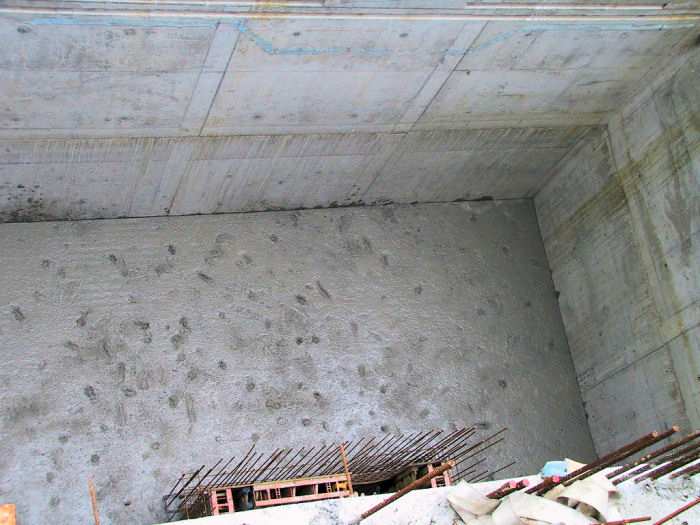

02.10.2001 - 12:16 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben in die nördliche Ballastkammer. Die Zwischendecke ist fertig betoniert. Die Fußspuren spielen hier keine Rolle, da die Kammer noch höher mit Beton aufgefüllt wird. Unten im Bild sind die Anschlusseisen und Innenschalung für den Zugangsschacht zum Düker zu erkennen. Siehe auch: Düker zwischen den Klappenpfeilern 40 und 50 Foto: Eckhard Schmidt - Kappeln - (C) 2001

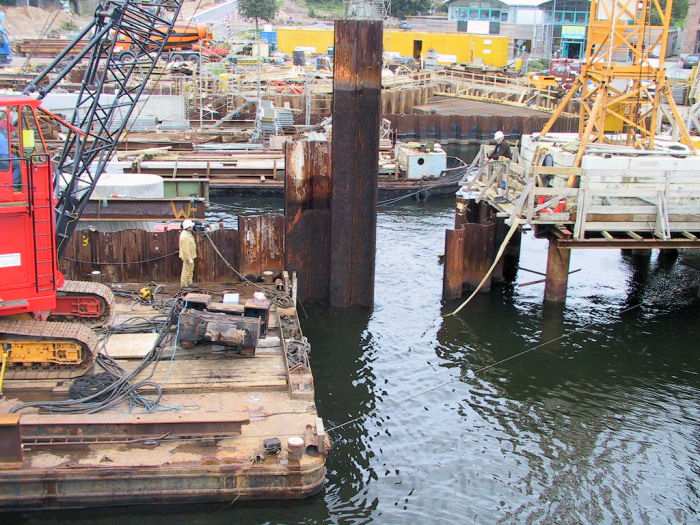

02.10.2001 - 12:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 Blick vom Pfeiler 50 auf die Reste der Baugrube vom Pfeiler 60. Von einem Taucher werden die Bohlen der Spundwand nach und nach über dem Schleigrund abgebrannt. Es wird gerade eine Bohle gezogen. Die daneben befindlichen Bohlen werden etwas mit angehoben, da sie auch schon über dem Grund abgebrannt wurden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

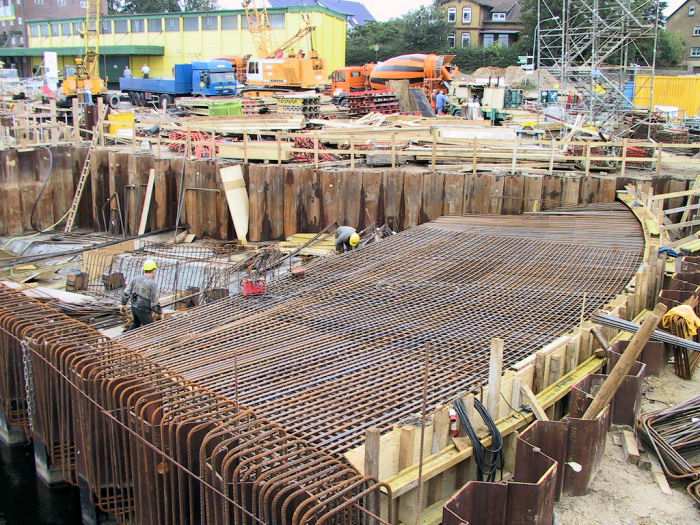

02.10.2001 - 12:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Osten in die Baugrube der zukünftigen nördlichen Eingangsrampe der Unterführung. Die Eisenflechter sind dabei die Bewehrung für das mittlere Drittel der Rampe einzubringen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

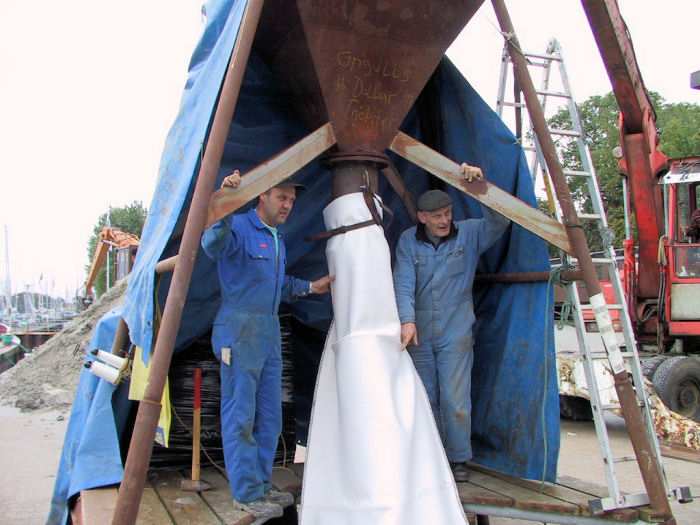

04.10.2001 - 9:24 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen Mitarbeiter der Firma Ostseedienst sind dabei im Südhafen in große weiße Säcke Sand einzufüllen. Die Säcke werden dazu an einem großen Trichter befestigt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

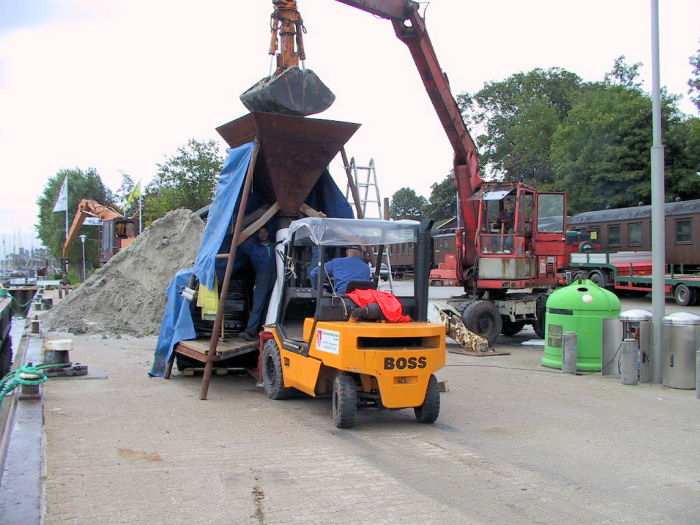

04.10.2001 - 9:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen Ein Bagger schaufelt dann den Sand oben in den Trichter hinein. Die fertigen Sandsäcke werden mit einer Nähmaschine verschlossen und mit Hilfe eines Gabelstaplers abtransportiert. Taucher platzieren später die großen Sandsäcke außen rund um die Brückenpfeiler. Foto: Eckhard Schmidt - Kappeln - (C) 2001

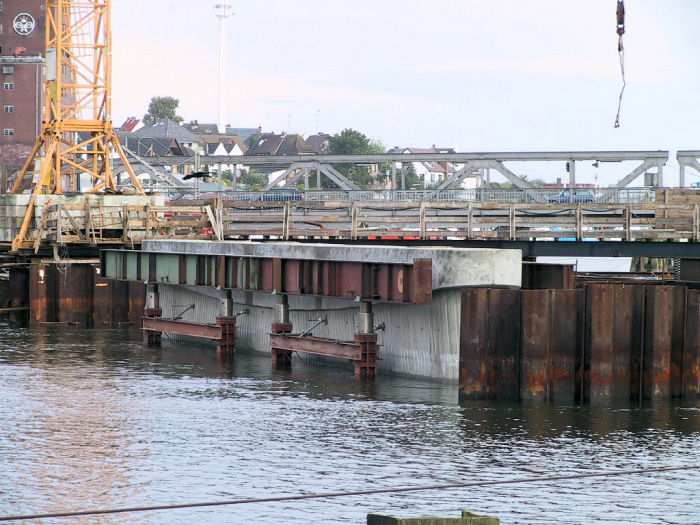

04.10.2001 - 9:29 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 Blick vom Südhafen hinüber zum Pfeiler 60. Nur an der Nord- und Südseite des Pfeilers stehen noch einige Bohlen. Auf beiden Seiten des Pfeilers wurden Hilfspfeiler aufgestellt für das Traggerüst des Brückenüberbaus Kappeln. Foto: Eckhard Schmidt - Kappeln - (C) 2001

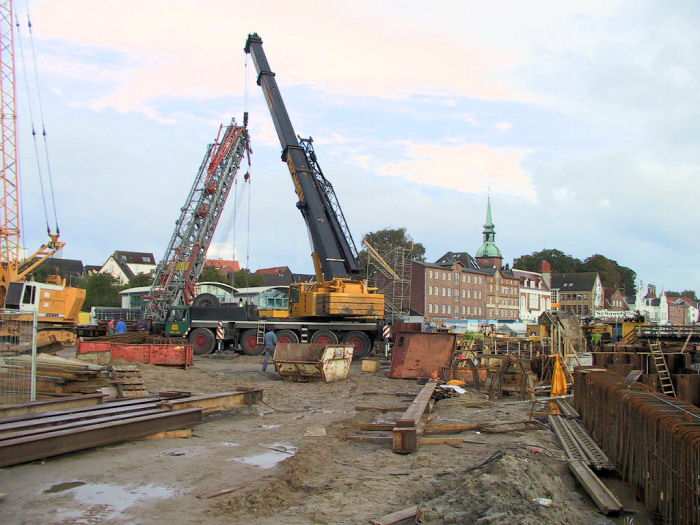

04.10.2001 - 9:37 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Mit Hilfe eines Autokranes wird der komplett montierte kleine Turmdrehkran aufgerichtet und auf das Fundament an der Rückseite vom Widerlager 70 gesetzt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

04.10.2001 - 15:23 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Blick von Süden in Richtung Widerlager 70. Der kleine Turmdrehkran wurde an der Rückseite vom Widerlager 70 aufgestellt. Der Kran wird vom Boden aus mit Hilfe einer Fernbedienung bedient. Rechts im Bild werden gerade Sandsäcke außen rund um den Pfeiler 60 gepackt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

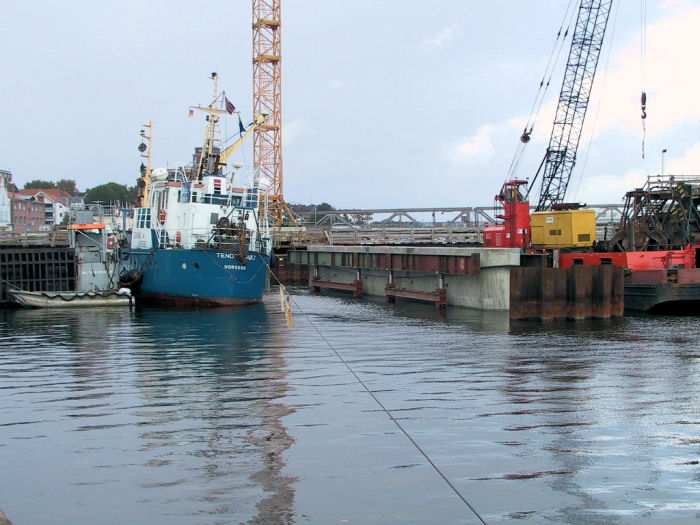

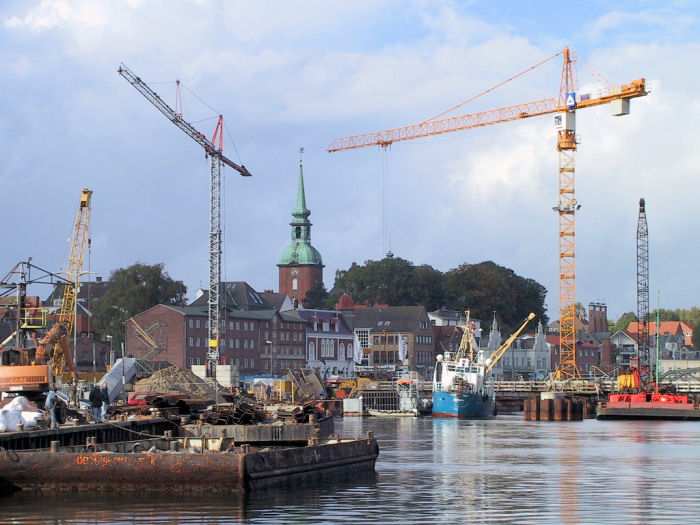

04.10.2001 - 15:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 Blick vom Südhafen hinüber zum Pfeiler 60. Von einem Taucherschiff aus werden gerade die großen weißen Sandsäcke außen rund um den Pfeiler 60 gepackt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

05.10.2001 - 11:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick vom Südhafen hinüber zum Pfeiler 50. Die südliche und mittlere Kammer des Pfeilers werden gerade mit Beton aufgefüllt. Siehe auch Betonarbeiten innerhalb der Klappenpfeiler (Position: 50.5). Vordergrund: Von dem Taucherschiff aus werden Sandsäcke rund um den Pfeiler 60 gepackt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

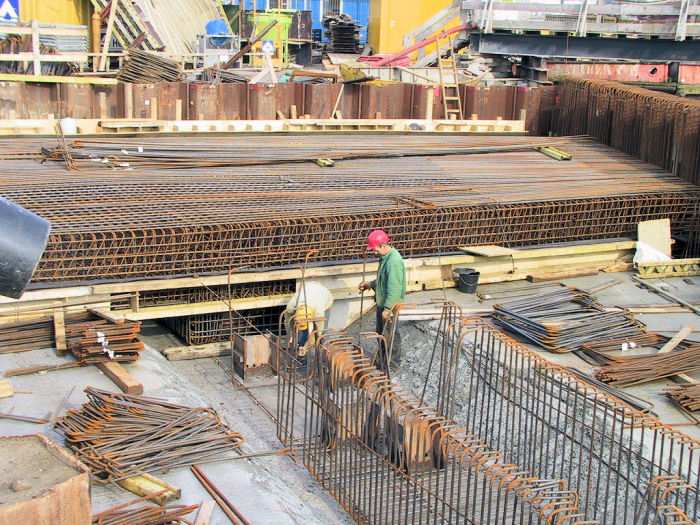

05.10.2001 - 11:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden in die Baugrube der zukünftigen nördlichen Eingangsrampe der Unterführung. Die Eisenflechter sind dabei die Bewehrung für das mittlere Drittel der Rampe einzubringen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

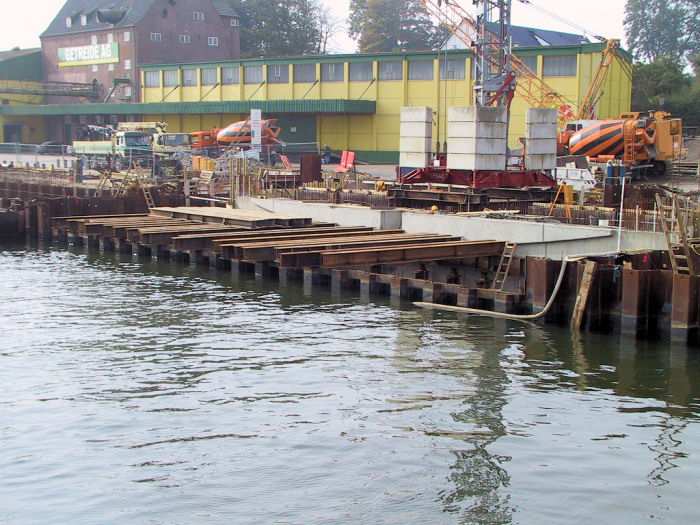

05.10.2001 - 11:37 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Osten auf die Baugrube für das Widerlager 70 und der Unterführung. Vor dem Widerlager und der wasserseitigen Spundwand wurden auf dem Betonboden der Unterführung je ein Hilfspfeiler für das Traggerüst des Brückenüberbaus Kappeln aufgestellt. Die Traggerüstbauer haben bereits oben auf die Hilfspfeiler Doppel-T-Träger gelegt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

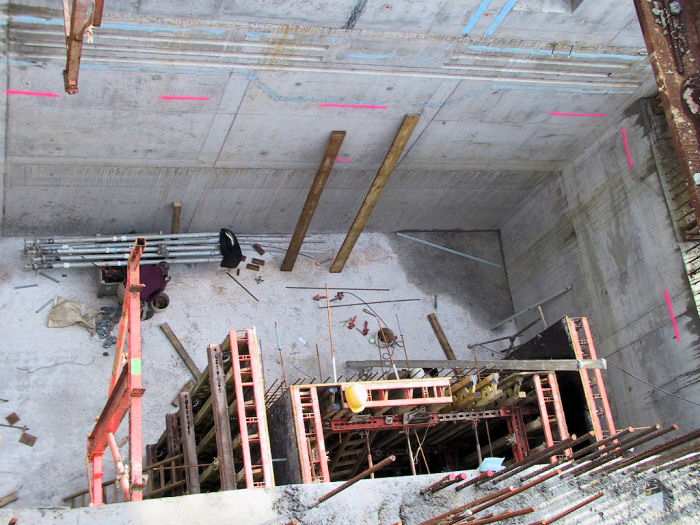

05.10.2001 - 11:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben in die nördliche Ballastkammer des Pfeilers. Es wird gerade der Zugangsschacht zum Düker eingeschalt. Wenn dieser Schacht betoniert und wieder ausgeschalt ist, dann kann die Kammer bis zur roten Linie mit Beton aufgefüllt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

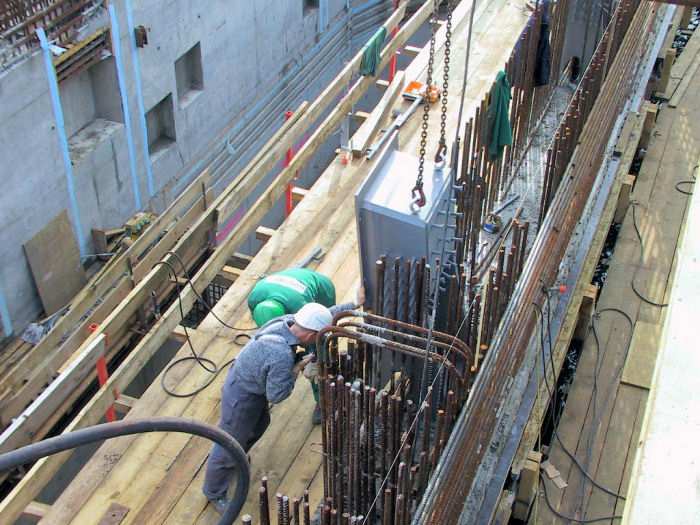

05.10.2001 - 11:42 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 In die Bewehrung der westlichen Seitenwand des Pfeilers werden gerade Kästen für die Klappen eingebaut. Foto: Eckhard Schmidt - Kappeln - (C) 2001

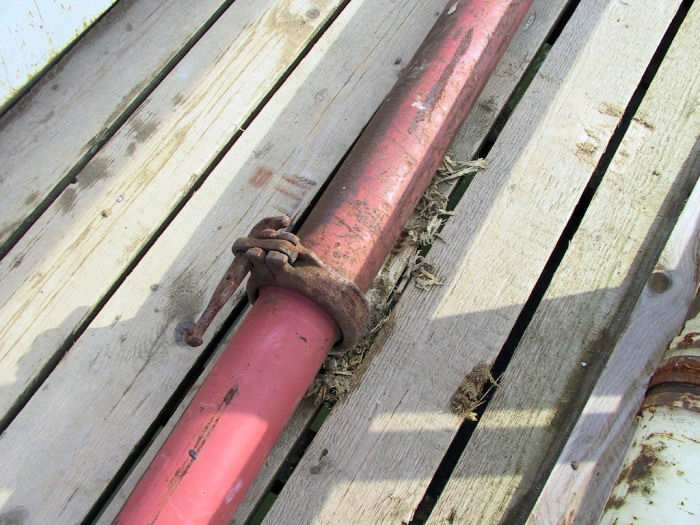

05.10.2001 - 11:56 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Hilfsbrücke Kappeln Durch dies rote Rohr wird gerade Füllbeton zu der südlichen Ballastkammer des Pfeiler 50 gepumpt. Während des Pumpens bewegt sich das Rohr und die Kupplung hat sich schon in den Holzbelag der Brücke eingefräst. Foto: Eckhard Schmidt - Kappeln - (C) 2001

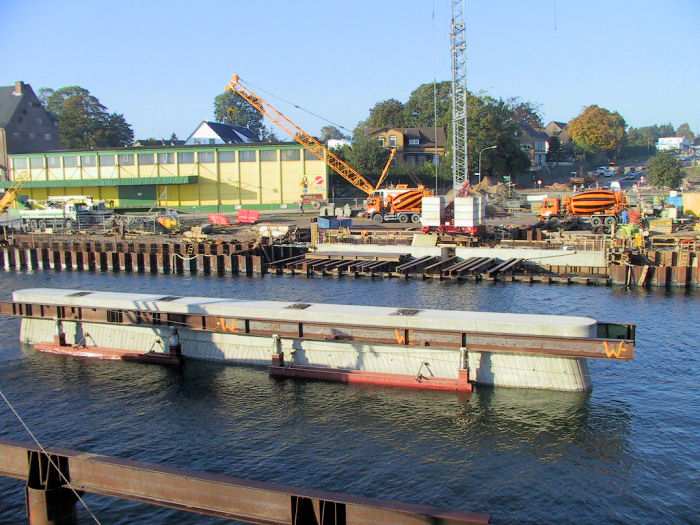

06.10.2001 - 9:28 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 60 und Widerlager 70 Blick vom Pfeiler 50 in Richtung Widerlager 70. Im Vordergrund ein Hilfspfeiler zwischen den Pfeilern 50 und 60. In der Bildmitte der Pfeiler 60 mit zwei Hilfsträgern für das Traggerüst des Brückenüberbaus Kappeln. Oberhalb des Pfeiler 60 ist das Widerlager 70 zu erkennen. Vor dem Widerlager wurden schon Doppel-T-Träger auf zwei Hilfspfeiler innerhalb der zukünftigen Unterführung gelegt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

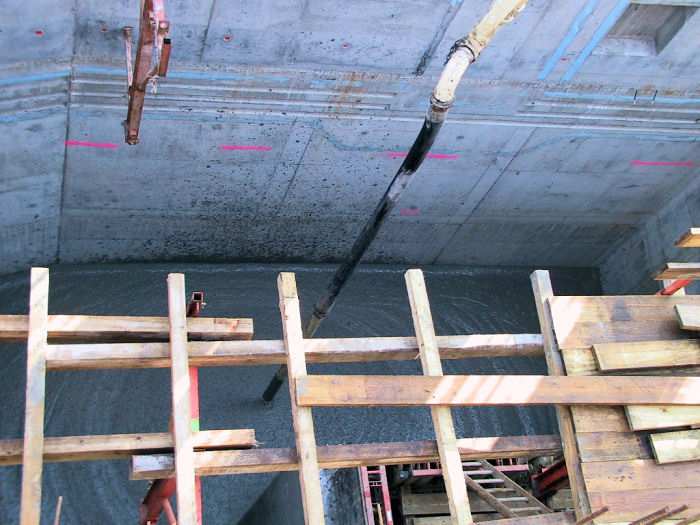

06.10.2001 - 9:29 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von oben in die nördliche Ballastkammer des Pfeilers. Diese wird gerade mit Beton bis zur roten Markierung an der Seitenwand aufgefüllt. Unten rechts ist der Zugangsschacht zum Düker zu erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2001
