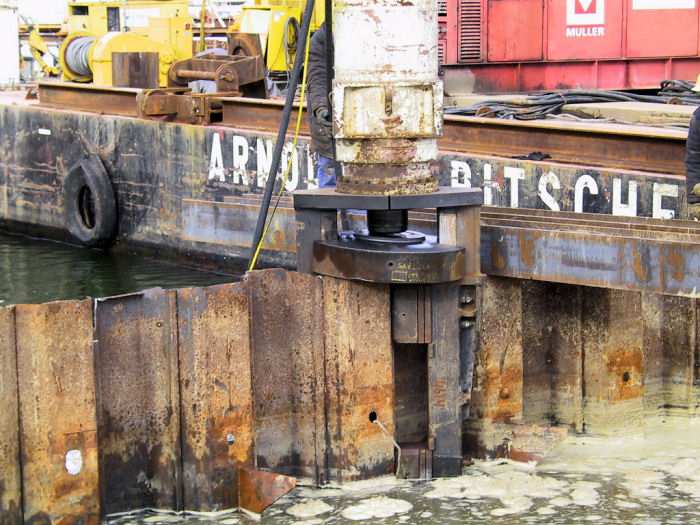

12.03.2001 - 14:38 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. Diese Bohlen müssen wegen der Eingangsrampe der Unterführung weichen. 2. Versuch: Ziehen der alten Bohlen aus dem Jahre 1977 / 78. Bei den beiden tiefer abgebrannten Bohlen wird die Rückseite ausgebaggert, um den Rüttler zum Ziehen der Bohlen einsetzen zu können. Dieser Versuch scheitert auch. Die Bohlen rühren sich einfach nicht. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2001

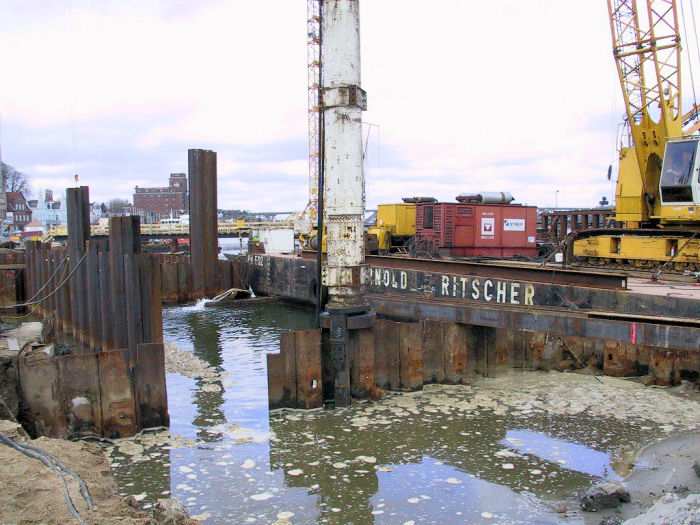

12.03.2001 - 15:23 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. 3. Versuch: Ziehen der alten Bohlen aus dem Jahre 1977 / 78. Jetzt wird versucht mit dem IHC-Hydrohammer eine Bohle tiefer in den Boden einzurammen. Dieser Versuch scheitert auch, da die Bohle nicht stabil genug ist und der Stahl sich im oberen Bereich verbiegt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

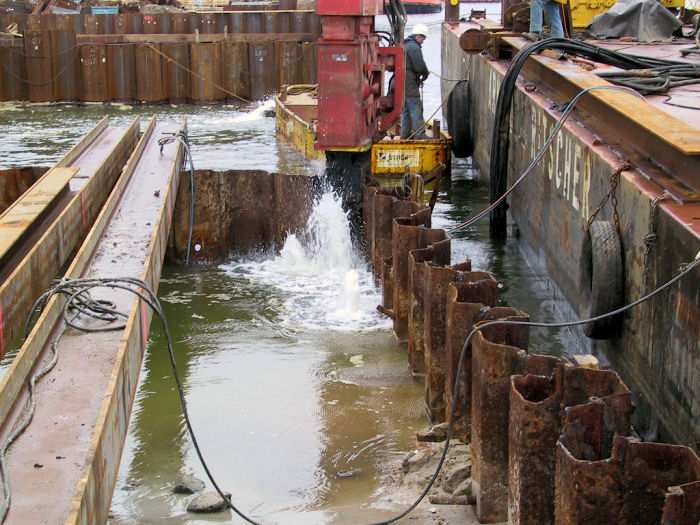

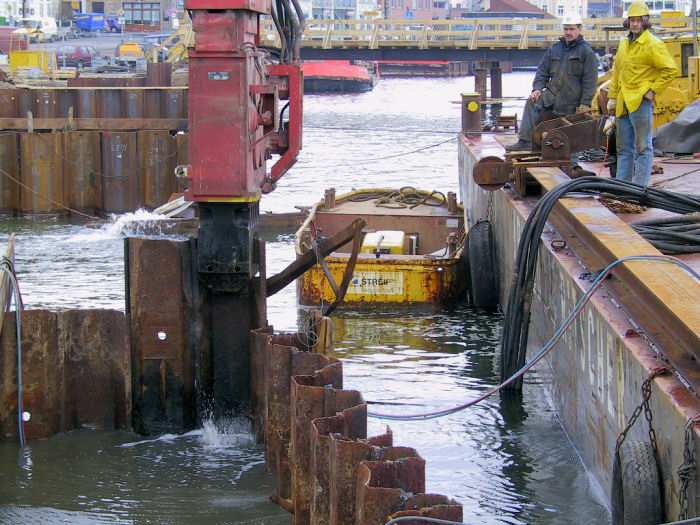

12.03.2001 - 15:35 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. 4. Versuch: Ziehen der alten Bohlen aus dem Jahre 1977 / 78. Jetzt wird versucht mit dem IHC-Hydrohammer eine daneben sitzende Bohle tiefer in den Boden einzurammen. Dieser Versuch hat Erfolg, die Bohle rührt sich. Jetzt soll morgen versucht werden die Bohle mit dem Rüttler zu ziehen. Links im Bild ist die Bohle zu erkennen bei der der Stahl im oberen Bereich nachgegeben hat. Foto: Eckhard Schmidt - Kappeln - (C) 2001

13.03.2001 - 9:58 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. 4. Versuch (Fortsetzung): Ziehen der alten Bohlen aus dem Jahre 1977 / 78. Mit dem Hydrohammer konnte gestern eine Bohle gelockert werden. Jetzt wird versucht mit Hilfe eines Rüttlers diese Bohle zu ziehen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

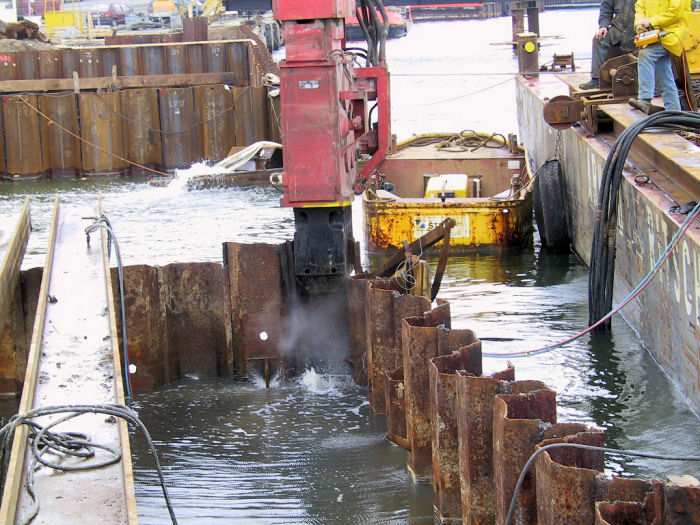

13.03.2001 - 10:12 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. 4. Versuch (Fortsetzung): Ziehen der alten Bohlen aus dem Jahre 1977 / 78. Mit dem Hydrohammer konnte gestern eine Bohle gelockert werden. Jetzt wird versucht mit Hilfe eines Rüttlers diese Bohle zu ziehen. Der Versuch hat Erfolg. Die Bohle kann langsam aber sicher aus der Spundwand heraus gezogen werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

13.03.2001 - 10:16 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. 4. Versuch (Fortsetzung): Ziehen der alten Bohlen aus dem Jahre 1977 / 78. Mit dem Hydrohammer konnte gestern eine Bohle gelockert werden. Jetzt wird versucht mit Hilfe eines Rüttlers diese Bohle zu ziehen. Der Versuch hat Erfolg. Die Bohle kann langsam aber sicher aus der Spundwand heraus gezogen werden. Man kann jetzt die weiteren Bohlen von außen nach innen ziehen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

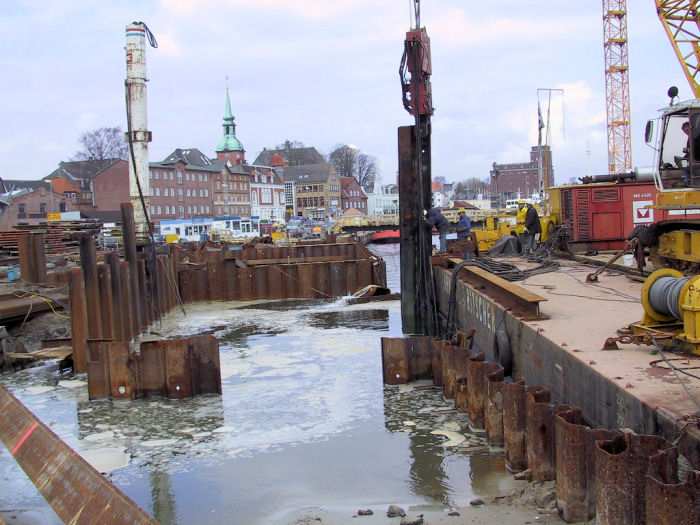

13.03.2001 - 11:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. Es wurde gerade eine weitere Bohle gezogen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

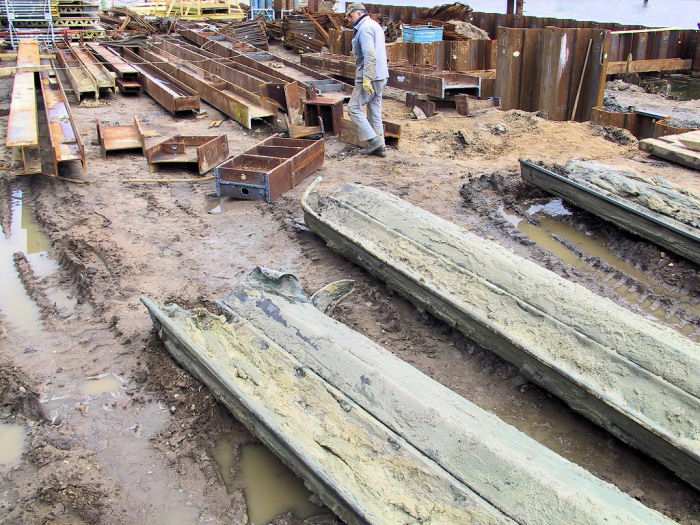

13.03.2001 - 11:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Widerlager 70 Auf dem Bild sind die unteren Enden von einigen Bohlen zu sehen, die von der Querspundwand stammen. Die Bohlen sind unten zum Teil verbogen und aufgespalten. Beim Einrammen (1977 / 78) sind diese Bohlen im Erdreich auf Hindernisse gestoßen. Das Ergebnis kann man heute im obigen Bild erkennen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

13.03.2001 - 12:24 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick von Süden auf die Querspundwand vom Kaiabschnitt 8. Es wird gerade eine weitere Bohle gezogen. Später gelangt man vom Südhafen über eine Rampe in die Unterführung, das wird aber noch eine Weile dauern bis es soweit ist. Foto: Eckhard Schmidt - Kappeln - (C) 2001

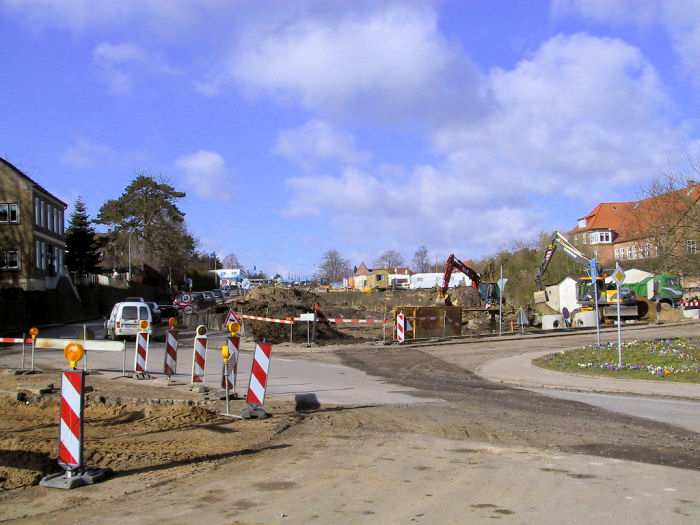

16.03.2001 - 10:00 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Straßenbau Kappeln Blick vom Nestleweg in Richtung der Kreuzung Bahnhofsweg - Hospitalstraße - Hohlweg. Das Bild hat sich doch stark verändert seit der letzten Woche. Foto: Eckhard Schmidt - Kappeln - (C) 2001

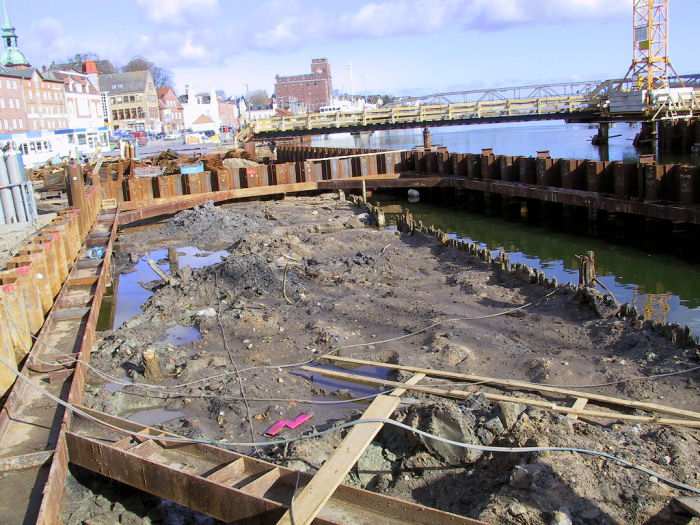

16.03.2001 - 10:03 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Blick auf die Baugrube vom Widerlager 70. Der obere Gurt wurde eingebaut. Jetzt müssen noch einige Träger zwischen der Innen- und Außenwand montiert werden, erst dann kann die Grube tiefer ausgebaggert werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

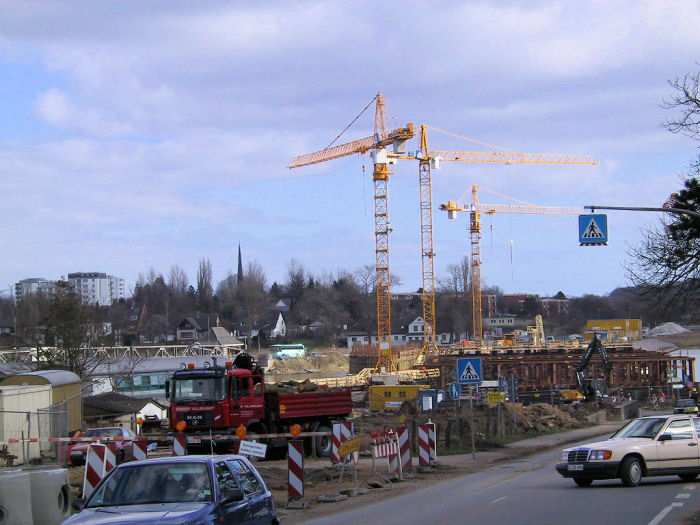

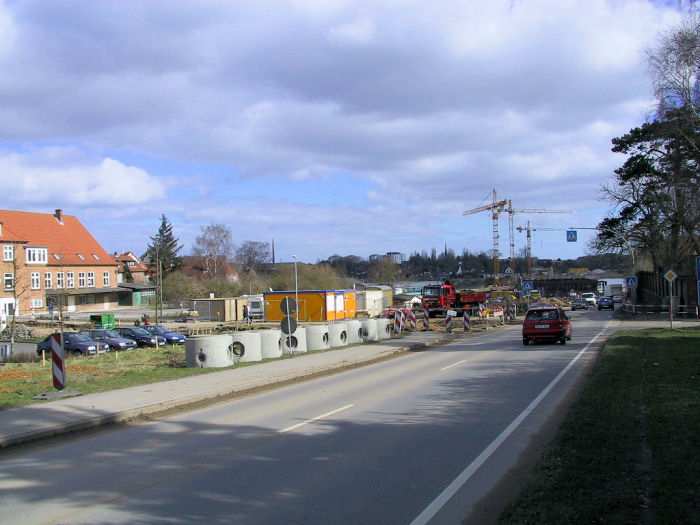

16.03.2001 - 12:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Straßenbau Kappeln Blick vom Motel Thomsen in Richtung Brückenbaustelle. Die Straßenbauarbeiten finden im Augenblick zwischen der Arnisser-Straße und dem Hohlweg statt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

16.03.2001 - 12:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Straßenbau Kappeln Blick in Richtung der Brückenbaustelle. Im Vordergrund befindet sich die Straßenbaustelle zwischen der Arnisser-Straße und dem Hohlweg. Foto: Eckhard Schmidt - Kappeln - (C) 2001

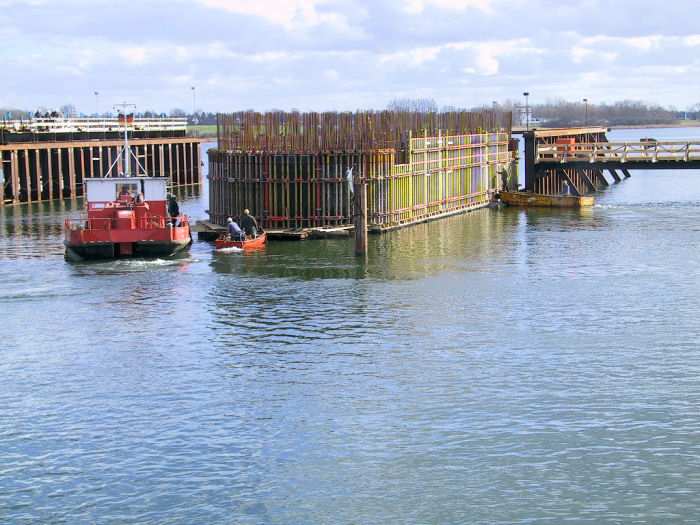

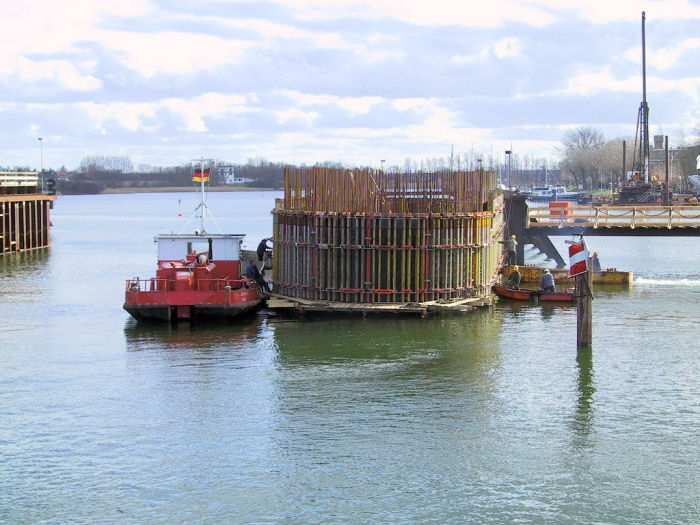

16.03.2001 - 14:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von der Drehbrücke in Richtung Baugerüst vom Pfeiler 50. Es wird gerade der Ponton mit dem Senkkasten in das Baugerüst eingeschwommen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

16.03.2001 - 14:56 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von der Drehbrücke in Richtung Baugerüst vom Pfeiler 50. Es wird gerade der Ponton mit dem Senkkasten in das Baugerüst eingeschwommen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

16.03.2001 - 14:58 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von der Drehbrücke in Richtung Baugerüst vom Pfeiler 50. Es wird gerade der Ponton mit dem Senkkasten in das Baugerüst eingeschwommen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

16.03.2001 - 15:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von der Drehbrücke in Richtung Baugerüst vom Pfeiler 50. Es wird gerade der Ponton mit dem Senkkasten in das Baugerüst eingeschwommen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

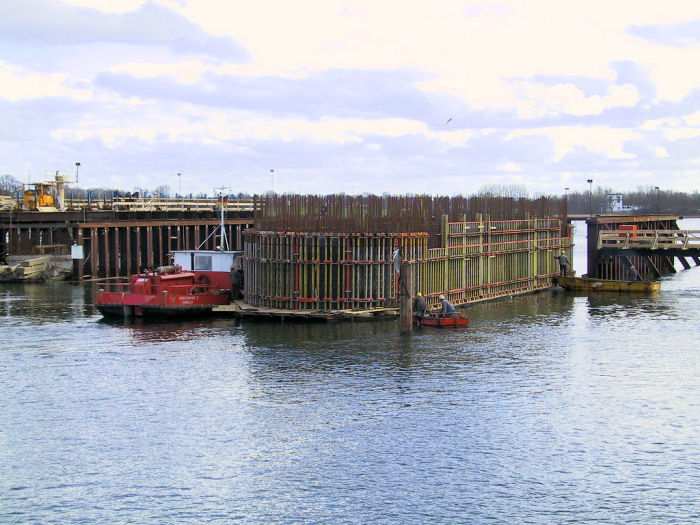

16.03.2001 - 15:17 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Blick von der Drehbrücke in Richtung Baugerüst vom Pfeiler 50. Es wird gerade der Ponton mit dem Senkkasten in das Baugerüst eingeschwommen. Geschafft. Der Ponton mit dem Senkkasten befindet sich jetzt genau zwischen den beiden Pfeilerreihen des Baugerüstes. Foto: Eckhard Schmidt - Kappeln - (C) 2001

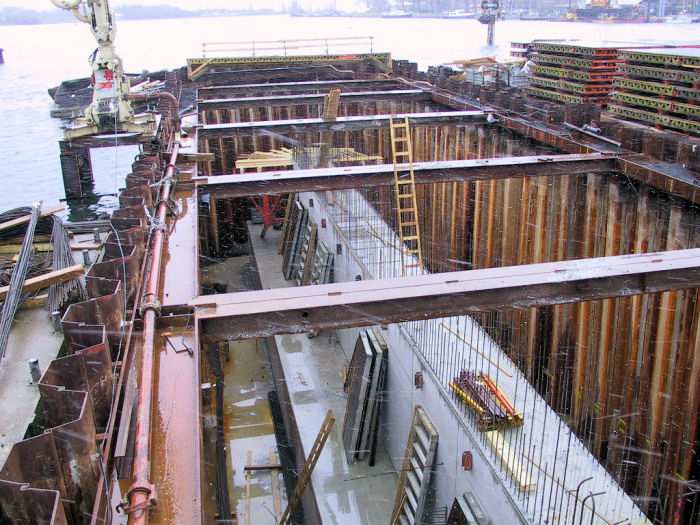

18.03.2001 - 8:57 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Blick von oben in die Baugrube vom Pfeiler 30. Der untere Teil des Pfeilers wurde bereits ausgeschalt und wird gerade eingerüstet, damit die Schalung für den oberen Teil aufgestellt werden kann. Foto: Eckhard Schmidt - Kappeln - (C) 2001

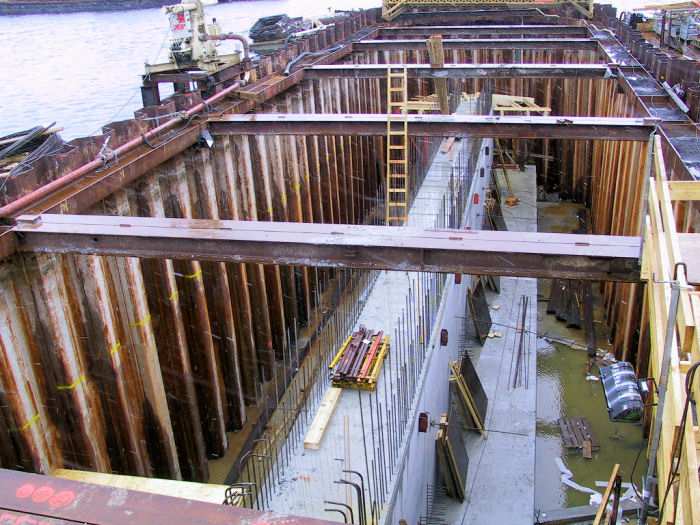

18.03.2001 - 8:58 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Blick von oben in die Baugrube vom Pfeiler 30. Der untere Teil des Pfeilers wurde bereits ausgeschalt und wird gerade eingerüstet, damit die Schalung für den oberen Teil aufgestellt werden kann. Die gelben Farbmarkierungen an den Bohlen der linken Spundwand markieren die Schleisohle an dieser Stelle. Die Markierungen an der Bohlen der rechten Spundwand sind um einiges tiefer angebracht. Foto: Eckhard Schmidt - Kappeln - (C) 2001

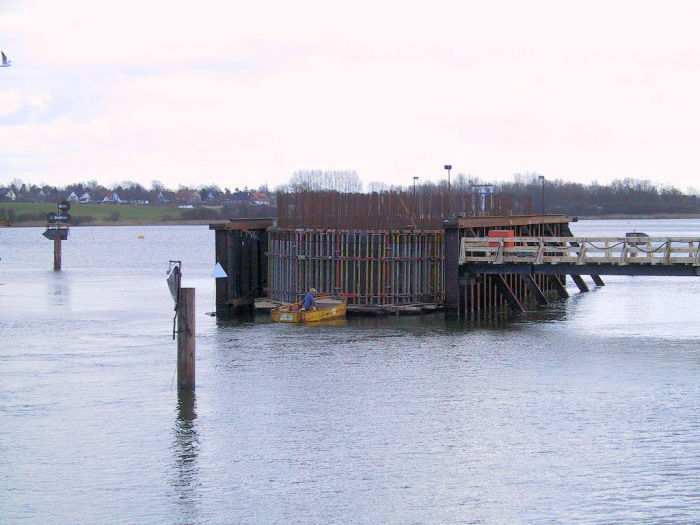

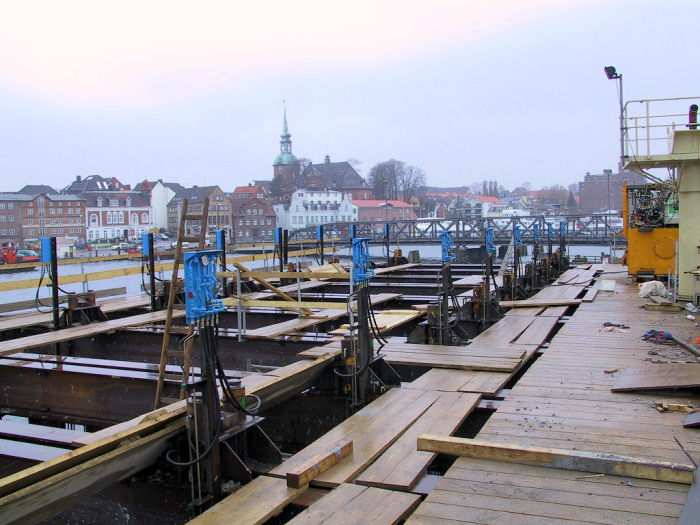

18.03.2001 - 9:00 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick über das Baugerüst in Richtung Norden. Es wird gerade die Absenkvorrichtung demontiert. Der Pfeiler steht jetzt ganz auf dem Boden der Unterwasserbaugrube. Foto: Eckhard Schmidt - Kappeln - (C) 2001

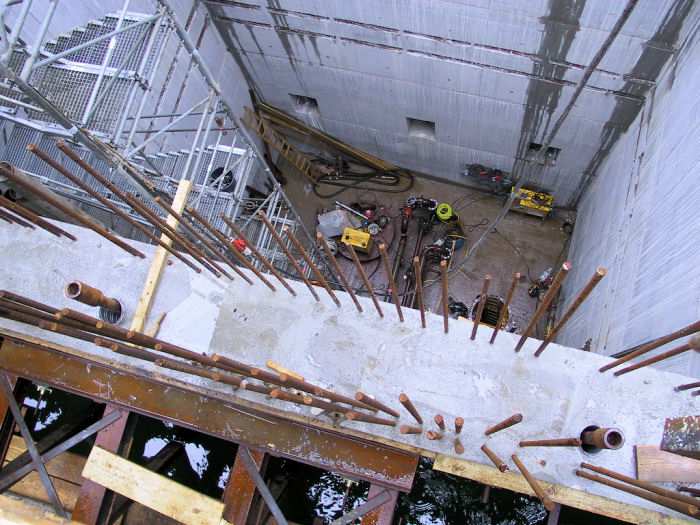

18.03.2001 - 9:01 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Baugerüst in die südliche Ballastkammer des Pfeilers. Es werden gerade Balken eingezogen, damit hier ein Holzboden verlegt werden kann. Foto: Eckhard Schmidt - Kappeln - (C) 2001

18.03.2001 - 9:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Baugerüst in die mittlere Kammer des Pfeilers. Es werden gerade die Schleusen für den Zugang zum Senkkasten montiert. In der unteren Pfeilerwand sind links und rechts noch je eine GEWI-Stahl-Stangen zu erkennen. An diesen Stangen hing bis vor einigen Tagen noch der Pfeiler. Foto: Eckhard Schmidt - Kappeln - (C) 2001

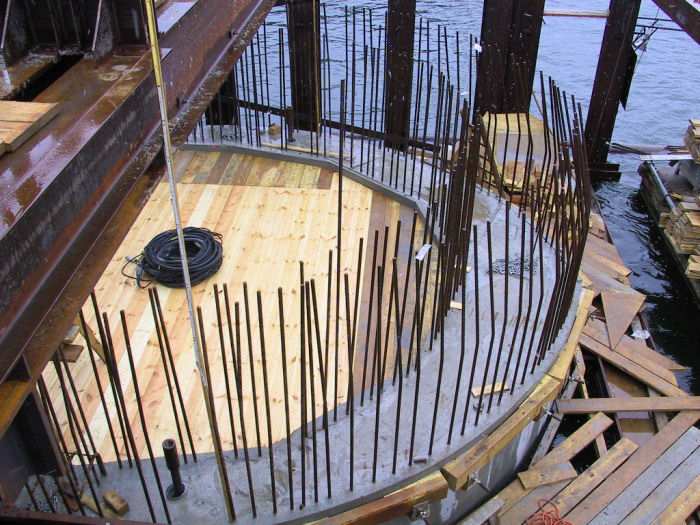

18.03.2001 - 9:05 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Blick vom Baugerüst auf die Holzabdeckung der nördlichen Ballastkammer des Pfeilers. Foto: Eckhard Schmidt - Kappeln - (C) 2001
