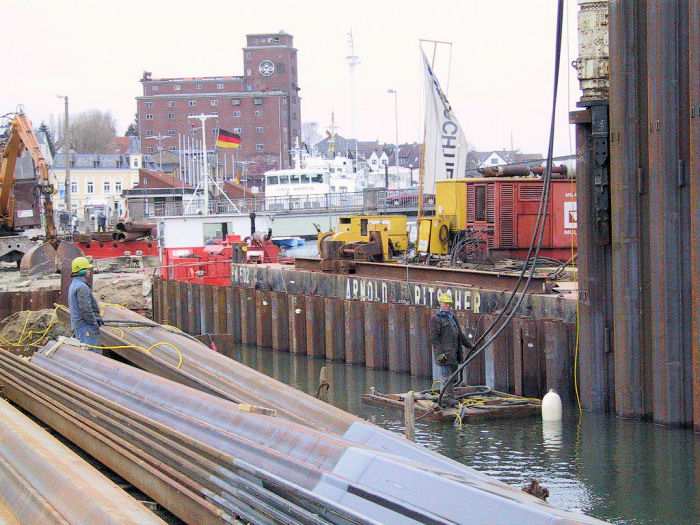

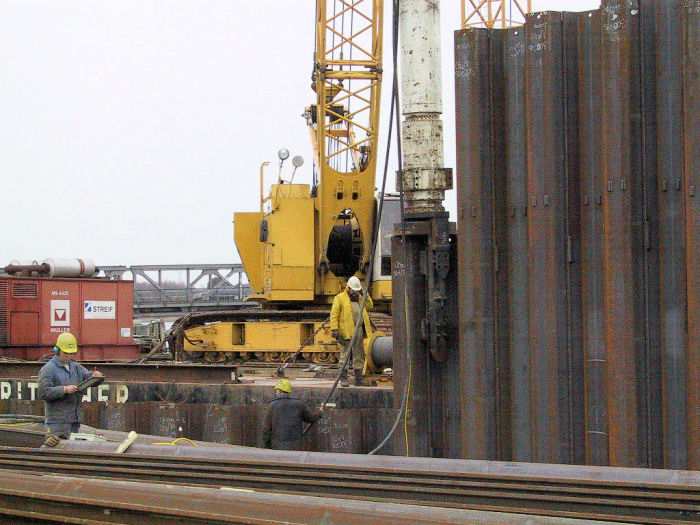

20.02.2001 - 14:49 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Es wird gerade eine Bohle der wasserseitigen Spundwand
mit dem IHC-Hydrohammer in den Schleiboden gerammt.

Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke
Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke

Foto: Eckhard Schmidt - Kappeln - (C) 2001

20.02.2001 - 14:50 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Es wird gerade eine Bohle der wasserseitigen Spundwand
mit dem IHC-Hydrohammer in den Schleiboden gerammt.

Beim Rammen von Spundwandbohlen und Pfählen wird die Schlagzahl pro Meter
und die aufgewendete Energie manuell in einer Tabelle protokolliert.

Die Spundwandbohlen sind zu diesem Zweck alle Meter mit einem Kreidestrich markiert.
Die Schlagzahl der Ramme pro Meter wird per Handzählgerät erfasst.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

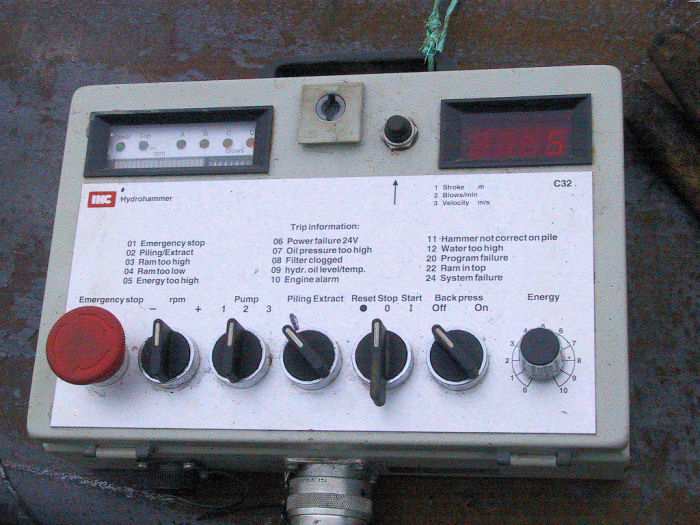

20.02.2001 - 14:59 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Blick auf das Steuerpult des IHC-Hydrohammers.
Hier kann die Schlagenergie und Frequenz eingestellt werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

20.02.2001 - 15:00 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Die Rammschläge pro Meter einer jeden Bohle
und die zugehörige Schlagenergie werden in einer Tabelle protokolliert.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

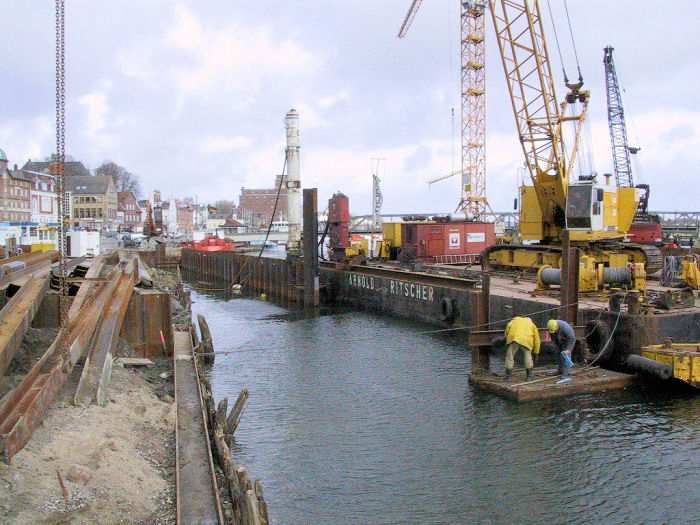

21.02.2001 - 11:48 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Für die wasserseitige Spundwand müssen erst
zwei Führungsträger montiert werden,
bevor weitere Bohlen gerammt werden können.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

22.02.2001 - 9:37 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

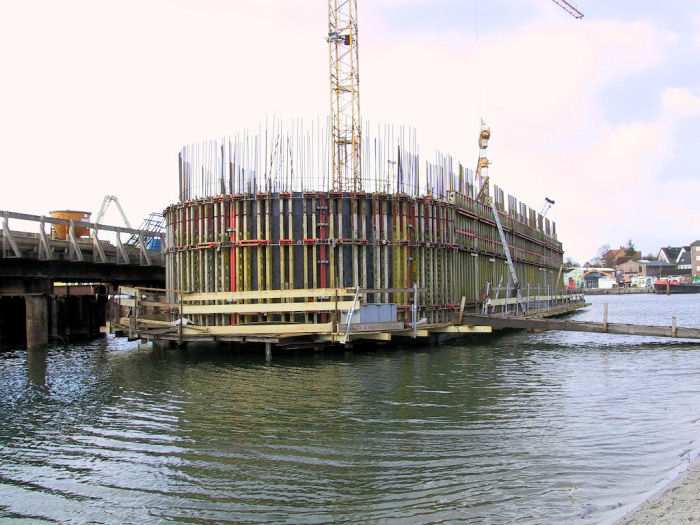

Pfeiler 50 - Senkkasten


Blick auf den Ponton mit dem Senkkasten für den Pfeiler 50.
Dieser soll etwa Mitte März in das Baugerüst vom Pfeiler 50 eingeschwommen werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

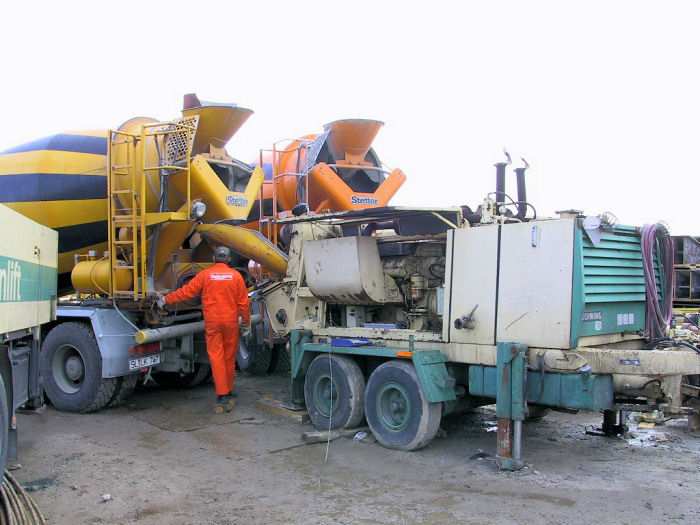

22.02.2001 - 11:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Ellenberg - Stationäre Betonpumpe - Pfeiler 30

Zwei LKW-Betonmischer entladen ihre Fracht
in die Einfüllöffnung der stationären Betonpumpe.

Über eine Rohrleitung wird der Beton zum Verteilermast
seitlich an der Baugrube vom Pfeiler 30 gepumpt.

Heute wird das Fundament vom Pfeiler 30 betoniert.

Es werden etwa 370 Kubikmeter Beton verarbeitet.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

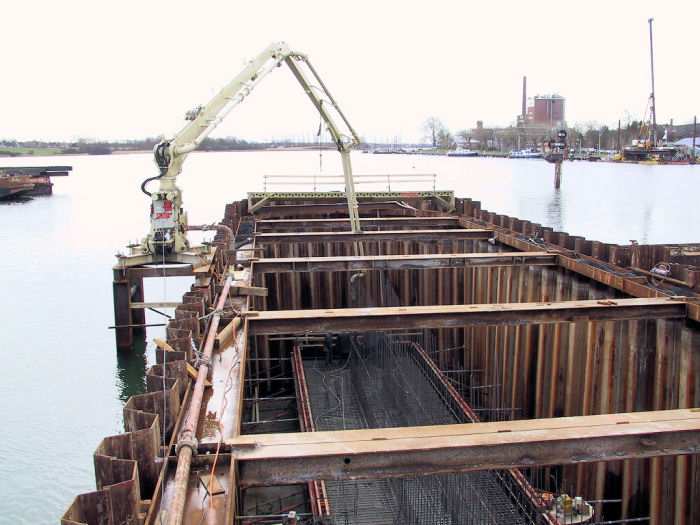

22.02.2001 - 11:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 30


Über den Betonverteilermast wird der Beton
in die Schalung für das Fundament vom Pfeiler 30 eingebracht.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

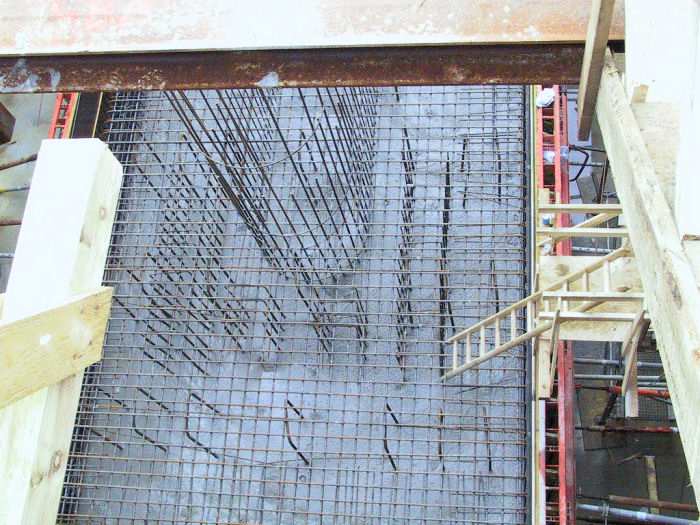

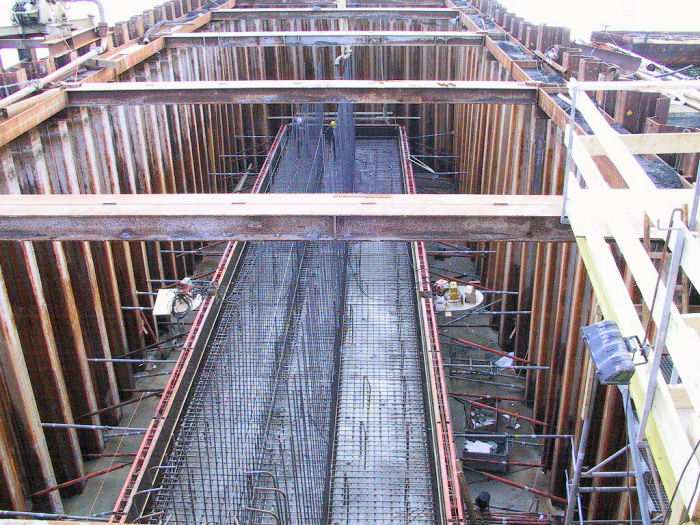

22.02.2001 - 11:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 30


Blick von oben in die Schalung für das Pfeiler-Fundament.
Der Beton wird Schicht für Schicht eingebracht.
Es schauen später dann nur noch die Anschlusseisen
für den Pfeiler (oben im Bild) aus dem Beton heraus.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

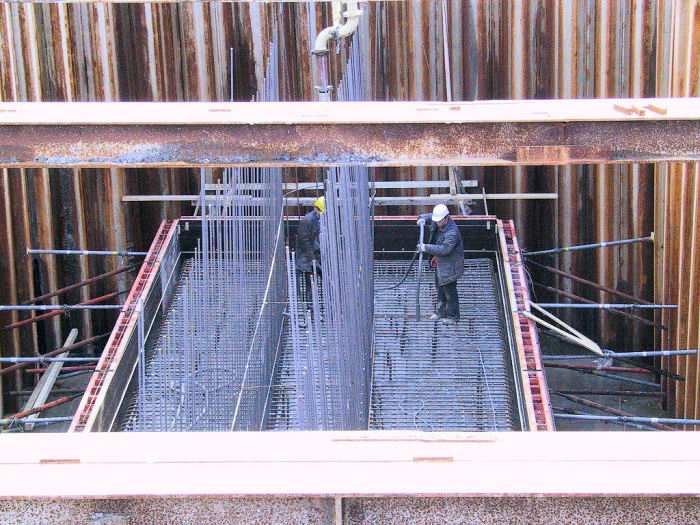

22.02.2001 - 12:30 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 30


Blick von oben in die Baugrube vom Pfeiler 30.

Der Beton wird gerade am südlichen Ende des Fundamentes
verteilt und mit einem Betonrüttler verdichtet.

Die langen Eisen, die aus dem Fundament herausragen,
sind die Anschlusseisen für den eigentlichen Pfeiler.

(Betonrüttler = schwarze Schläuche mit einer Rüttelflasche an der Spitze)

Foto: Eckhard Schmidt - Kappeln - (C) 2001

22.02.2001 - 12:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 30


Der Beton wird gerade am südlichen Ende des Fundamentes
verteilt und mit einem Betonrüttler verdichtet.

Die langen Eisen, die aus dem Fundament herausragen,
sind die Anschlusseisen für den eigentlichen Pfeiler.

(Betonrüttler = schwarze Schläuche mit einer Rüttelflasche an der Spitze)

Foto: Eckhard Schmidt - Kappeln - (C) 2001

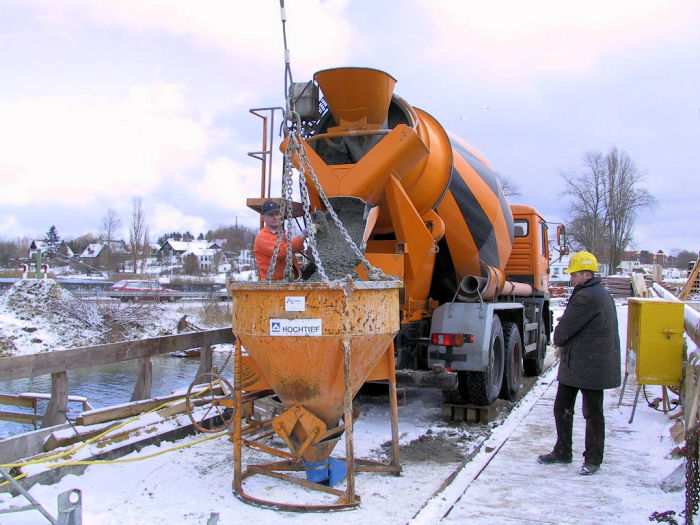

23.02.2001 - 12:07 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Hilfsbrücke Ellenberg - Pfeiler 40


Heute wird die 5. Etage vom Pfeiler 40 betoniert.
Der Beton wird mit Hilfe eines Kübels (Bild)
und dem Betonverteilermast in die Schalung eingebracht.

Der LKW-Betonmischer auf der Hilfsbrücke
entlädt gerade ein Teil seiner Betonladung in den Kübel.
Der Kübel wird dann mit Hilfe vom Turmdrehkran N.2
zum Baugerüst vom Pfeiler 40 befördert.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

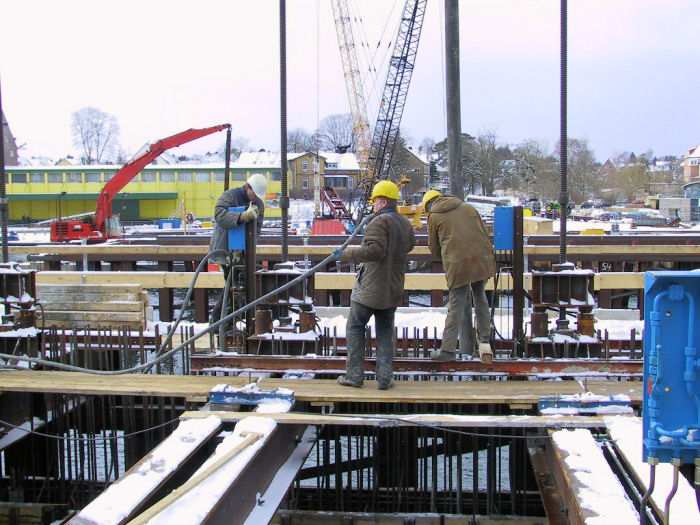

23.02.2001 - 12:15 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Hier wird gerade der Beton mit Hilfe des Betonverteilermastes
in die Schalung der westliche Seitenwand eingebracht
und mit Betonrüttlern verdichtet.

(Betonrüttler = schwarze Schläuche mit einer Rüttelflasche an der Spitze)

Foto: Eckhard Schmidt - Kappeln - (C) 2001

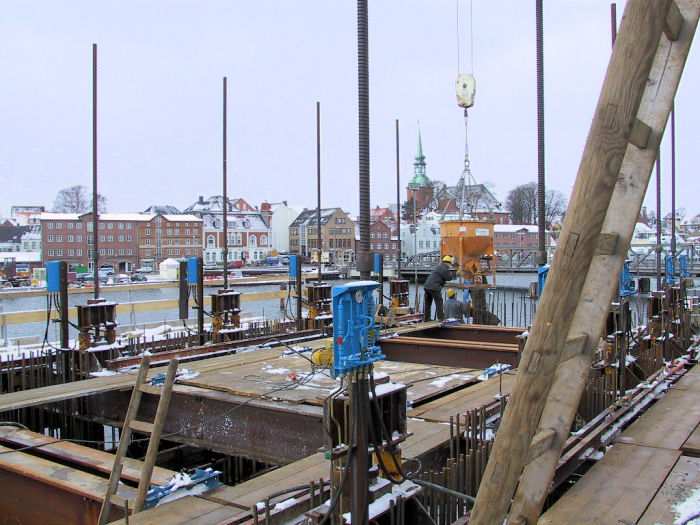

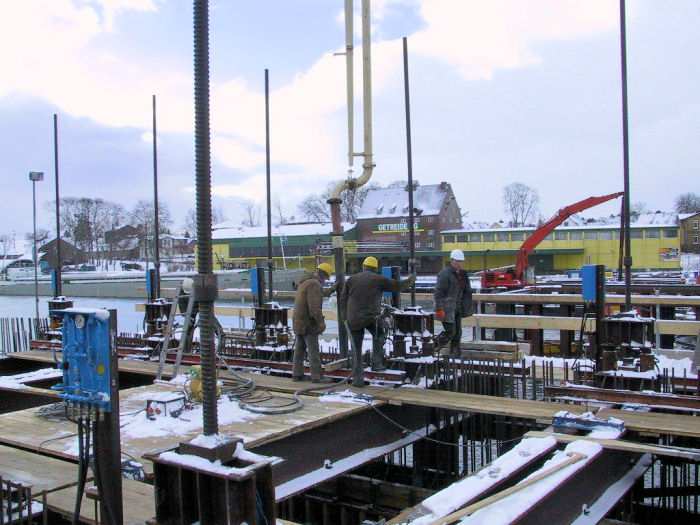

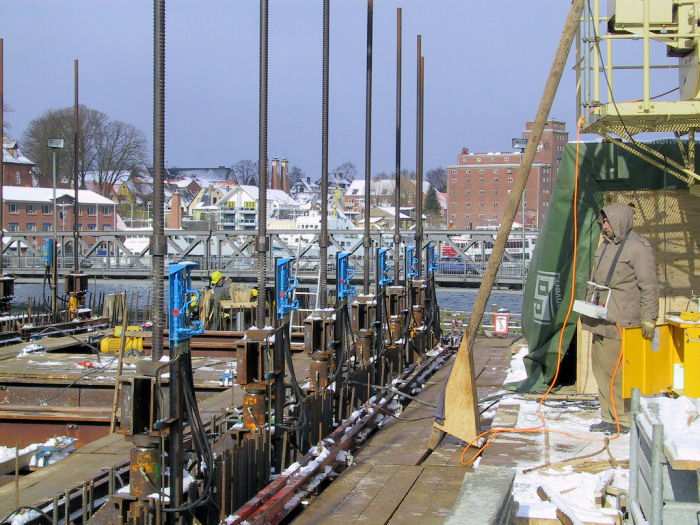

23.02.2001 - 12:17 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Blick über das Baugerüst in Richtung Norden.
Der Betonlenker (rechts im Bild) steuert mit Hilfe seiner Fernbedienung
die Betonzufuhr und die Stellung des Betonverteilermastes.
Da er sich kaum bewegen kann und auf die Handzeichen
der Bauarbeiter achten muss, hat er bei dieser Kälte
den unangenehmsten Job.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

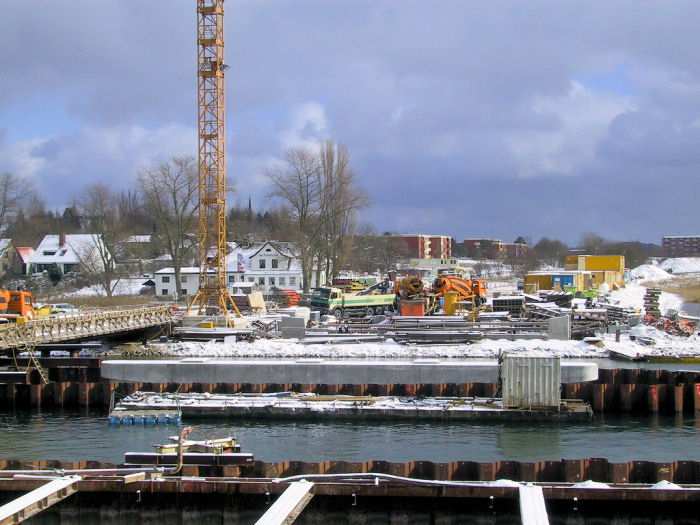

23.02.2001 - 12:18 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenbaustelle


Blick vom Baugerüst des Pfeiler 40 in Richtung Widerlager 10.

Im Vordergrund sind die Baugruben vom Pfeiler 30 und 20 zu erkennen.

Hinter dem Widerlager 10 steht die stationäre Betonpumpe.
Dort entladen gerade zwei LKW-Betonmischer ihre Betonfracht.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

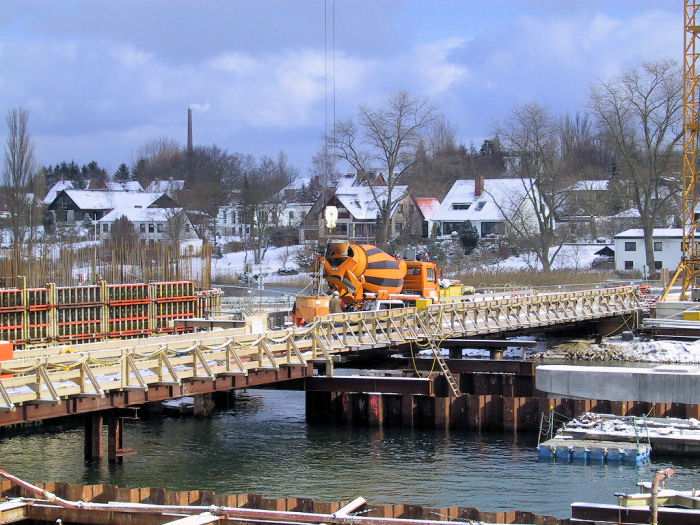

23.02.2001 - 12:18 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenbaustelle


Blick vom Baugerüst des Pfeiler 40 in Richtung Hilfsbrücke.

Im Vordergrund sind die Baugruben vom Pfeiler 30 und 20 zu erkennen.

Auf der Brücke entlädt gerade ein LKW-Betonmischer seine Betonfracht in einen Kübel.
Der Kübel gelangt mit Hilfe vom Turmdrehkran Nr. 2 zum Pfeiler 40.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

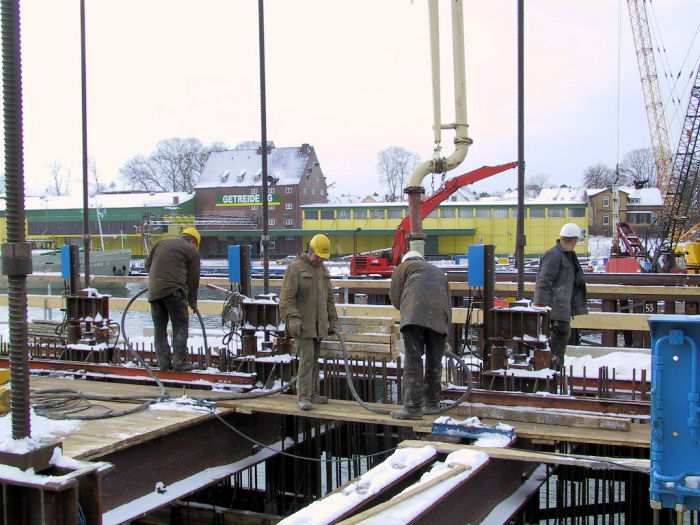

23.02.2001 - 12:20 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Hier wird gerade der Beton mit Hilfe des Betonverteilermastes
in die Schalung der westliche Seitenwand eingebracht
und mit Betonrüttlern verdichtet.

(Betonrüttler = schwarze Schläuche mit einer Rüttelflasche an der Spitze)

Foto: Eckhard Schmidt - Kappeln - (C) 2001

23.02.2001 - 12:23 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Hier wird gerade der Beton mit Hilfe des Betonverteilermastes
in die Schalung der westliche Seitenwand eingebracht
und mit Betonrüttlern verdichtet.

(Betonrüttler = schwarze Schläuche mit einer Rüttelflasche an der Spitze)

Foto: Eckhard Schmidt - Kappeln - (C) 2001

23.02.2001 - 12:26 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Hier wird gerade der Beton mit Hilfe eines Kübels
in die Schalung der nördlichen Seitenwand eingebracht
und mit Betonrüttlern verdichtet.

(Betonrüttler = schwarze Schläuche mit einer Rüttelflasche an der Spitze)

Foto: Eckhard Schmidt - Kappeln - (C) 2001

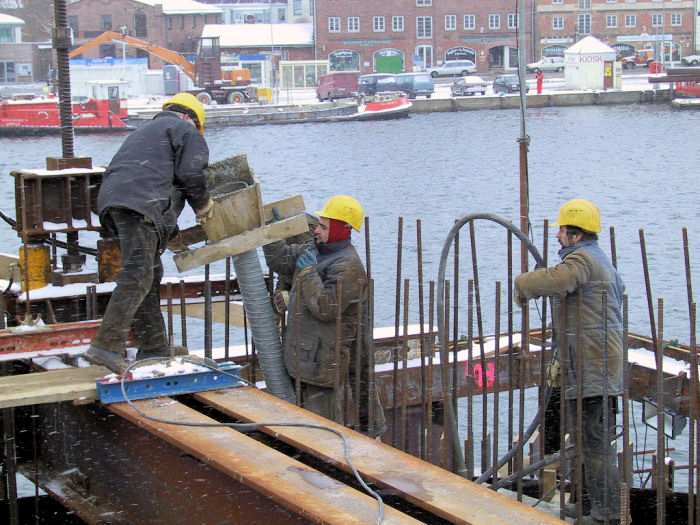

23.02.2001 - 12:28 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40


Hier wird der Beton mit Hilfe eines Kübels
in die Schalung der nördlichen Seitenwand eingebracht
und mit Betonrüttlern verdichtet.
Der Kübel wird gerade auf der Hilfsbrücke mit Beton gefüllt.

(Betonrüttler = schwarze Schläuche mit einer Rüttelflasche an der Spitze)

Foto: Eckhard Schmidt - Kappeln - (C) 2001

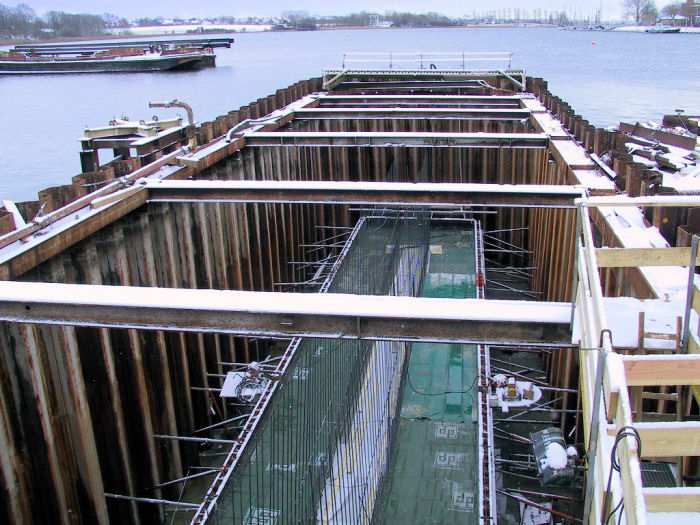

23.02.2001 - 12:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 30

Blick von oben in die Baugrube vom Pfeiler 30.
Das Fundament wurde gestern betoniert.
Die Betonoberfläche hat man mit grünen Planen abgedeckt.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

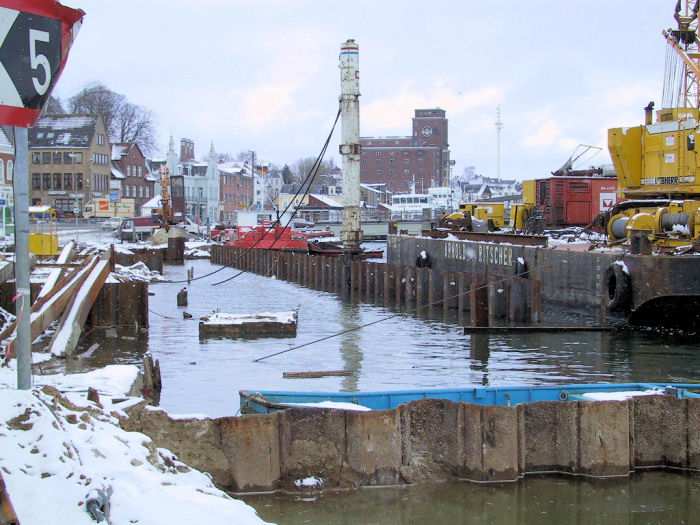

23.02.2001 - 12:48 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Die wasserseitig Spundwand nähert sich ihrem südlichen Endpunkt.
Beim Kaiabschnitt 8 müssen vorher aber noch
einige der alten Bohlen gezogen werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

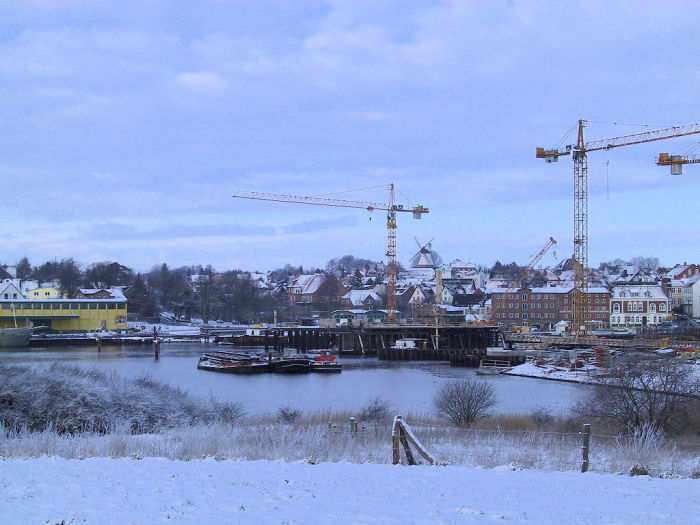

25.02.2001 - 9:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenbaustelle


Blick von Loitmark in Richtung Baustelle.


Foto: Eckhard Schmidt - Kappeln - (C) 2001

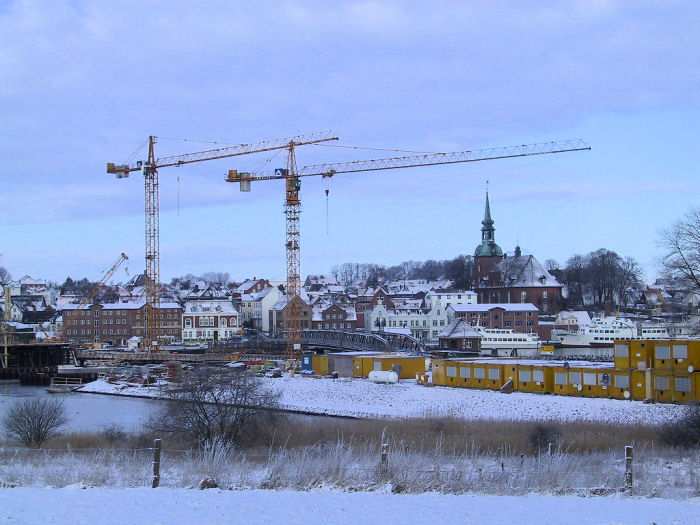

25.02.2001 - 9:04 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenbaustelle


Blick von Loitmark in Richtung Baustelle.


Foto: Eckhard Schmidt - Kappeln - (C) 2001
