07.02.2001 - 15:16 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke IHC-Hydrohammer Der Hydrohammer hängt hier am Kranhaken eines Autokranes. Gut zu erkennen ist die große Krokodil-Klammer mit der sich der Hydrohammer fest an eine Bohle klammern kann. Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke Foto: Eckhard Schmidt - Kappeln - (C) 2001

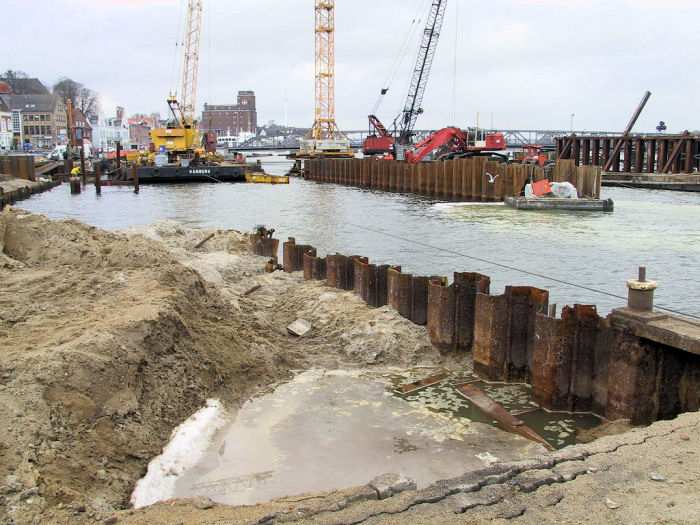

07.02.2001 - 15:19 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung - Pfeiler 60 Links im Bild der Bereich Widerlager 70 mit der vorgelagerten Unterführung. Im Moment kann man hier noch nicht viel erkennen. Rechts im Bild die Baugrube vom Pfeiler 60. Die Baugrube wird noch ausgebaggert. Ganz rechts im Bild erkennt man das Baugerüst vom Pfeiler 50. Foto: Eckhard Schmidt - Kappeln - (C) 2001

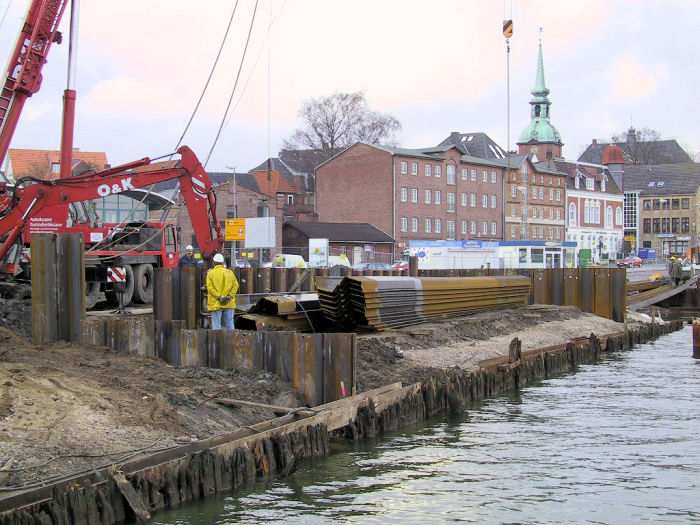

07.02.2001 - 15:21 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Widerlager 70 Wolfgang Ehlers von der Firma Brückner - Rabenkirchen baggert den Bereich direkt vor und hinter der Spundwand der Baugrube vom Widerlager auf, damit der IHC-Hydrohammer die Bohlen noch tiefer einrammen kann. Foto: Eckhard Schmidt - Kappeln - (C) 2001

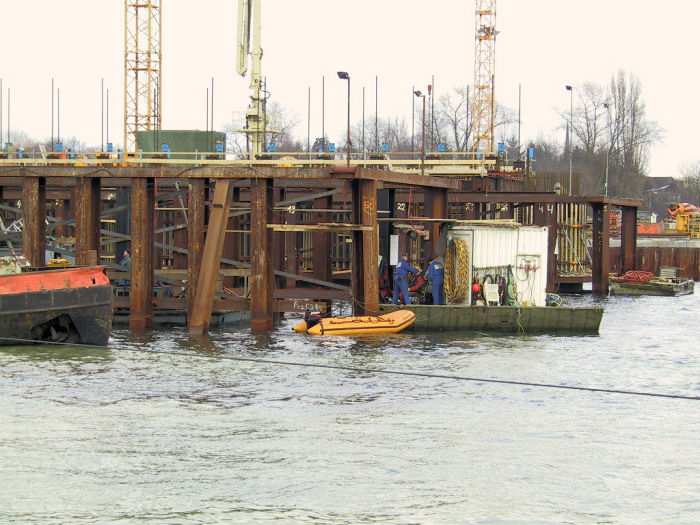

07.02.2001 - 15:23 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 Taucher der Firma Nordseetaucher sind dabei das Baugerüst im Unterwasserbereich noch weiter zu versteifen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

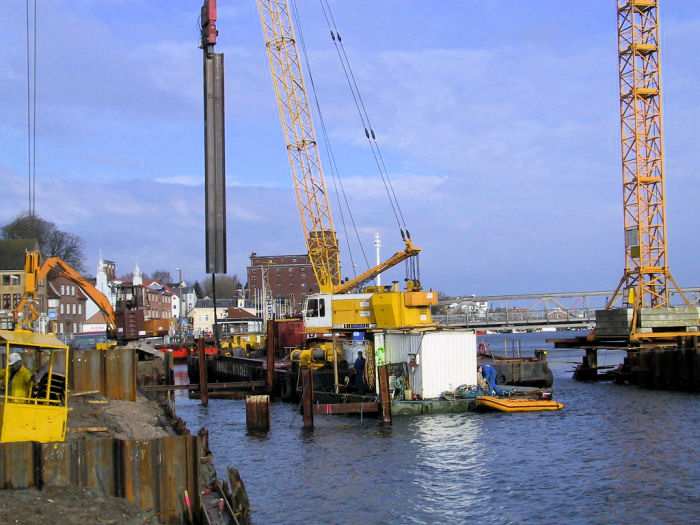

08.02.2001 - 11:26 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Es werden gerade die ersten Bohlen für die wasserseitige Spundwand der Unterführung gesetzt und in den Schleiboden eingerüttelt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

08.02.2001 - 11:28 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Links im Bild die Baugrube vom Widerlager 70. Beim IHC-Hydrohammer wird gerade der Kranhaken des Autokranes ausgehängt. Vor dem Widerlager (rechts) entsteht die wasserseitige Spundwand der Unterführung. Foto: Eckhard Schmidt - Kappeln - (C) 2001

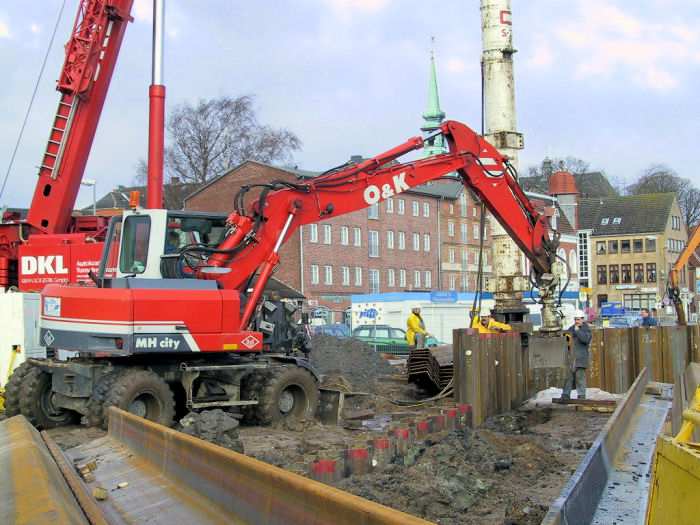

08.02.2001 - 11:32 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Widerlager 70 Wolfgang Ehlers von der Firma Brückner - Rabenkirchen baggert den Bereich direkt vor und hinter der Spundwand der Baugrube vom Widerlager auf, damit der IHC-Hydrohammer die Bohlen noch tiefer einrammen kann. Foto: Eckhard Schmidt - Kappeln - (C) 2001

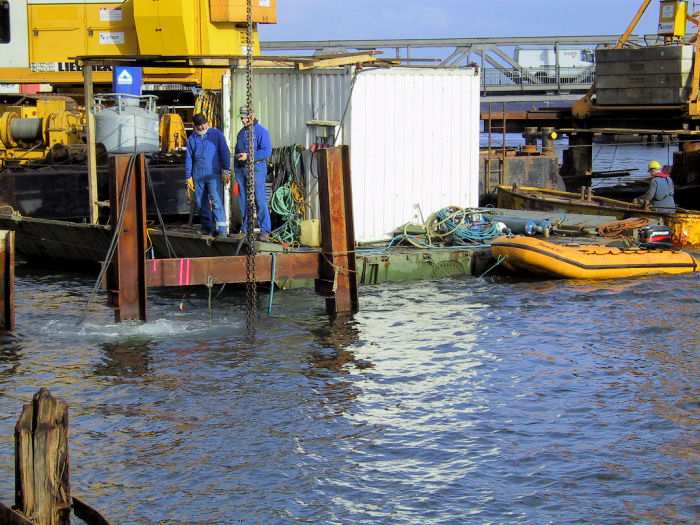

08.02.2001 - 11:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Ein Taucher der Firma Nordseetaucher ist gerade dabei die Schrägpfähle zu kürzen, damit die Spundwand der Unterführung gerammt werden kann. Foto: Eckhard Schmidt - Kappeln - (C) 2001

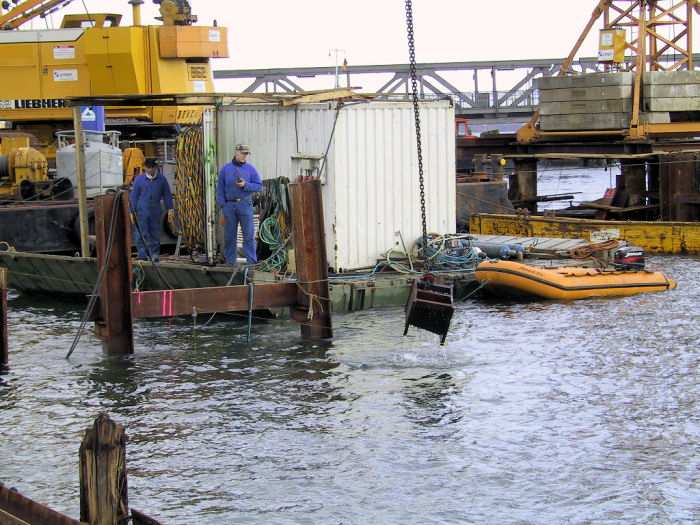

08.02.2001 - 11:36 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Ein Taucher der Firma Nordseetaucher ist gerade dabei die Schrägpfähle zu kürzen, damit die Spundwand der Unterführung gerammt werden kann. Hier wurde gerade ein kurzes Stück abgebrannt und mit dem Kran aus dem Wasser gehoben. Foto: Eckhard Schmidt - Kappeln - (C) 2001

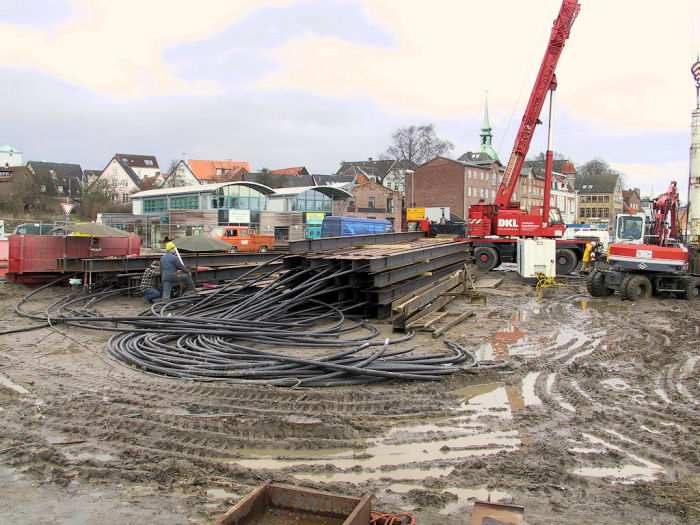

08.02.2001 - 11:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Platz vor dem Widerlager 70 Hier lagern bereits die VM-Pfähle für den Pfeiler 60. Ohne Gummistiefel kann man den Platz im Augenblick nicht betreten. Foto: Eckhard Schmidt - Kappeln - (C) 2001

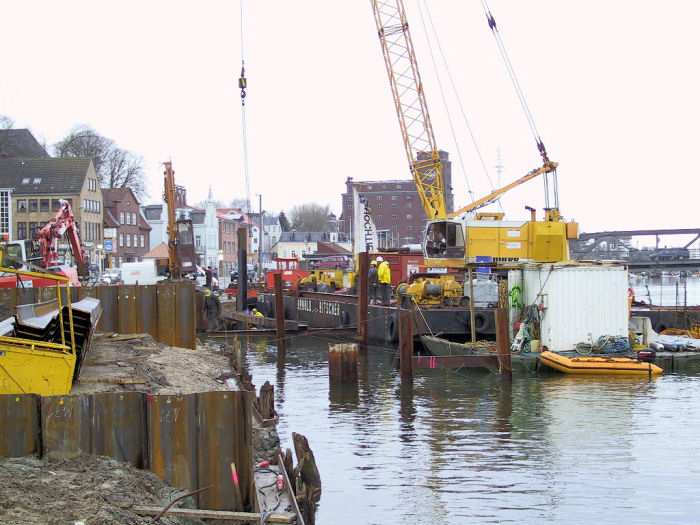

08.02.2001 - 14:52 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Es werden gerade die ersten Bohlen für die wasserseitige Spundwand der Unterführung gesetzt und in den Schleiboden eingerüttelt. Links im Bild die Baugrube vom Widerlager 70. Foto: Eckhard Schmidt - Kappeln - (C) 2001

08.02.2001 - 15:01 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Brückenbaustelle Da die Baustelle ja mitten im Stadtgebiet liegt, fehlt es nicht an Zuschauern und guten Ratschlägen. Foto: Eckhard Schmidt - Kappeln - (C) 2001

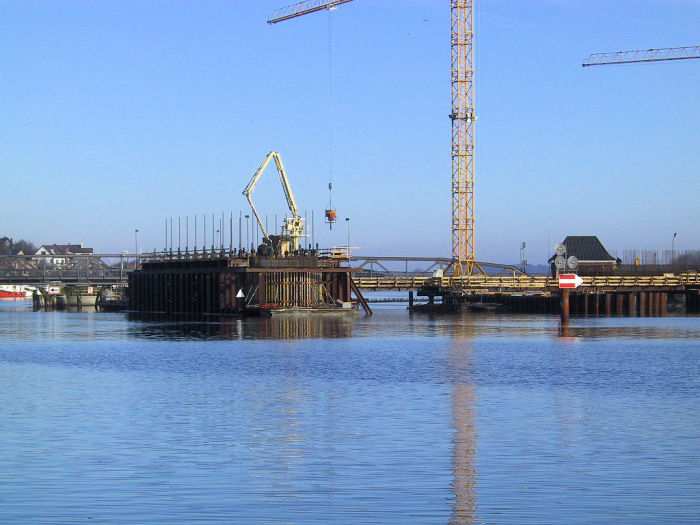

09.02.2001 - 9:54 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 40 Heute wird die 4. Etage oberhalb des Senkkastens mit Hilfe des Betonverteilermastes und eines Kübels betoniert. In der nächsten Woche soll dann die 4. Etage abgesenkt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

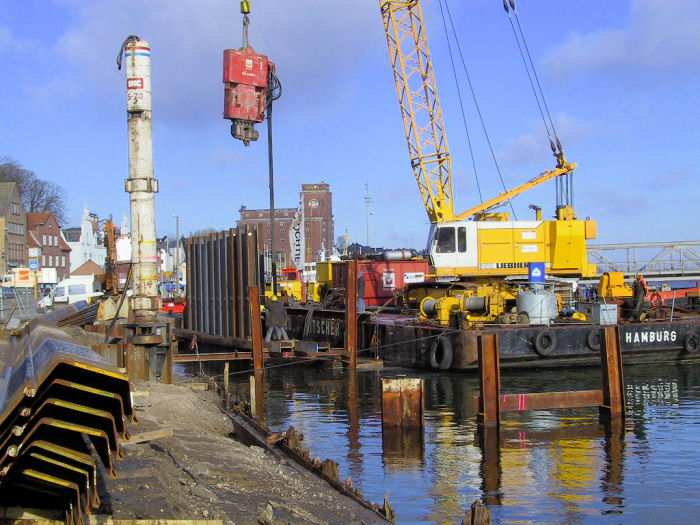

09.02.2001 - 12:08 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Südhafen / Widerlager 70 / Unterführung Es werden gerade die ersten Bohlen für die wasserseitige Spundwand der Unterführung gesetzt und in den Schleiboden eingerüttelt. Die Bohlen werden später mit dem IHC-Hydrohammer tiefer in den Boden gerammt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

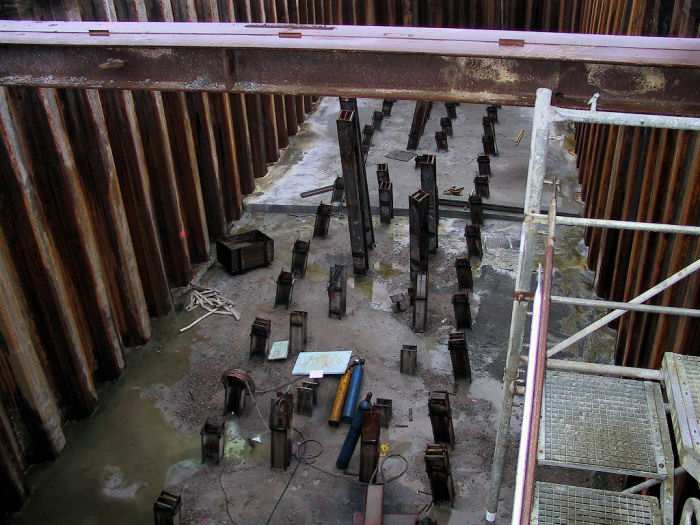

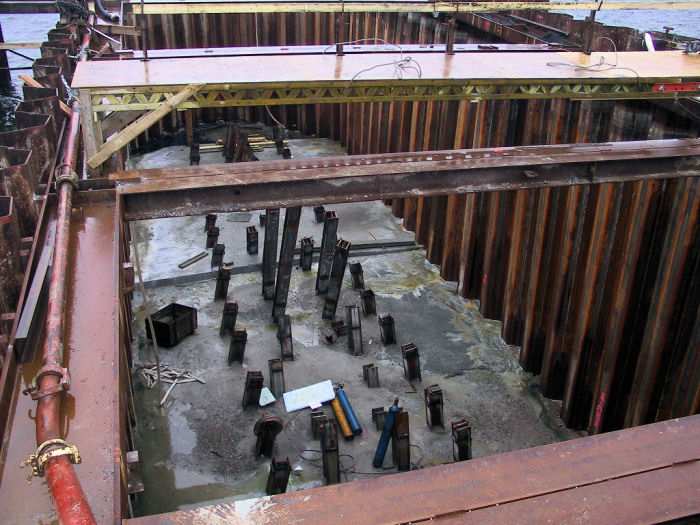

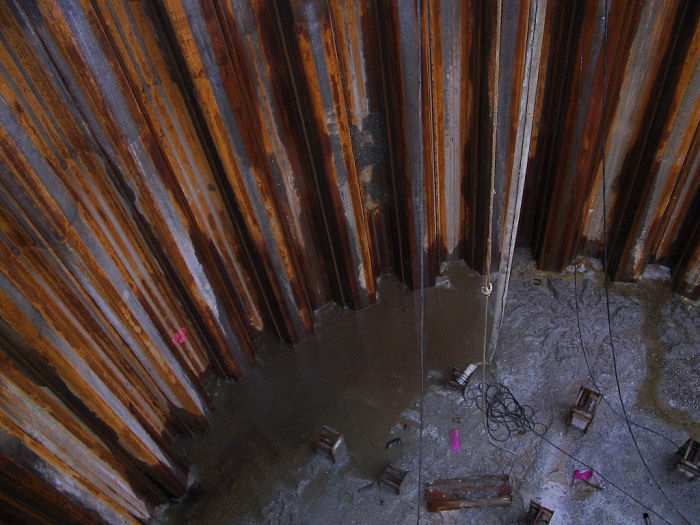

11.02.2001 - 9:10 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Blick in die Baugrube vom Pfeiler 30. Die VM-Pfähle ragen aus dem Unterbeton heraus. Einige Pfähle müssen noch etwas gekürzt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

11.02.2001 - 9:11 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Blick in die Baugrube vom Pfeiler 30. Die VM-Pfähle ragen aus dem Unterbeton heraus. Einige Pfähle müssen noch etwas gekürzt werden. Foto: Eckhard Schmidt - Kappeln - (C) 2001

11.02.2001 - 9:12 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 30 Blick in die Baugrube vom Pfeiler 30. Fast das ganze Wasser wurde herausgepumpt. Foto: Eckhard Schmidt - Kappeln - (C) 2001

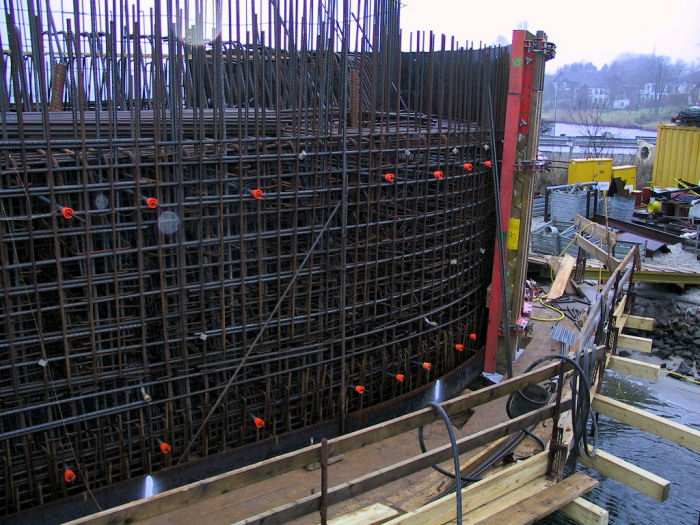

11.02.2001 - 9:18 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke Pfeiler 50 - Senkkasten Der Senkkasten wird bereits eingeschalt. Der Senkkasten wird bis etwa zur halben Höhe betoniert. Der so entstandene Betonring wird anschließend im Baugerüst des Pfeilers aufgehängt und dort wird dann das Oberteil betoniert. Foto: Eckhard Schmidt - Kappeln - (C) 2001
